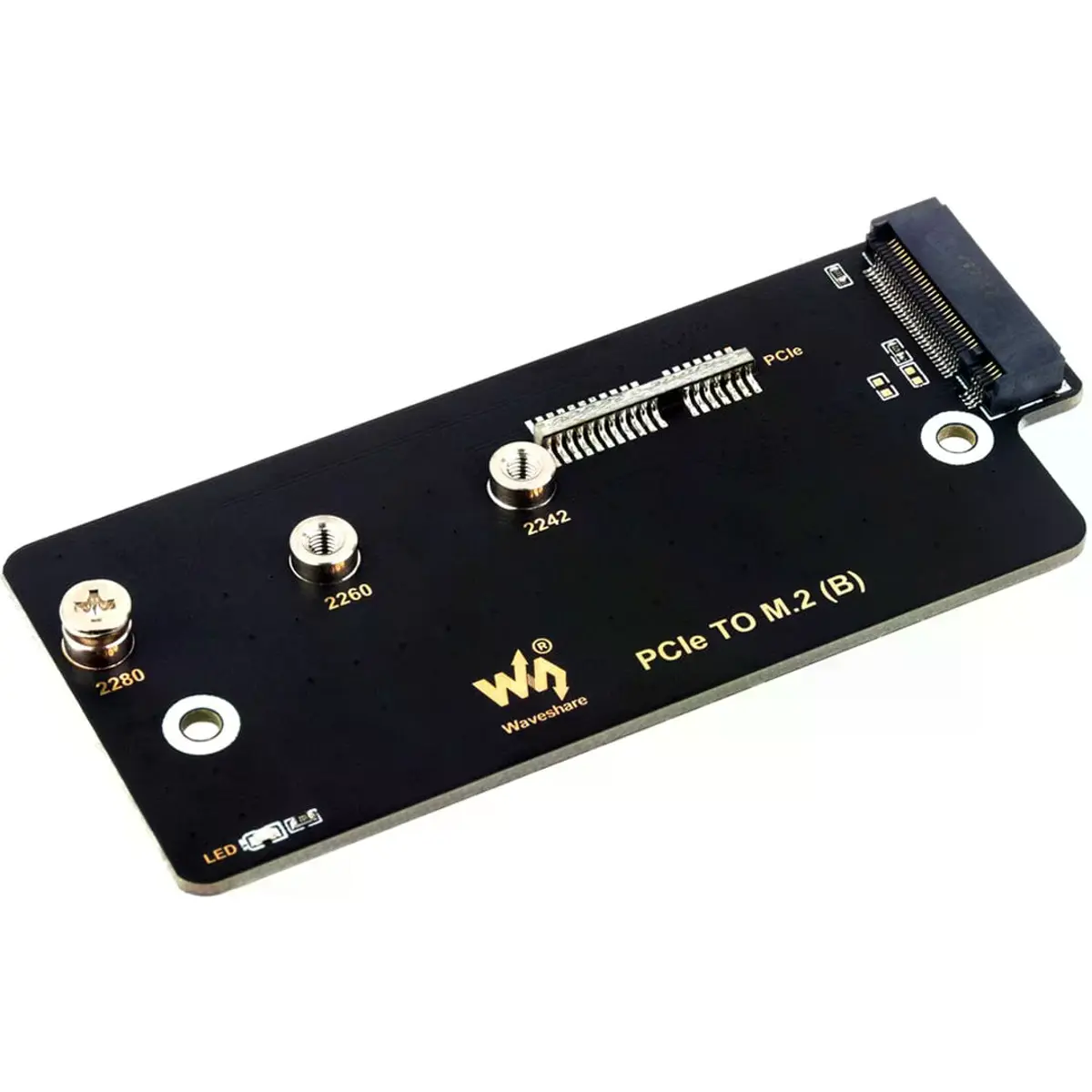

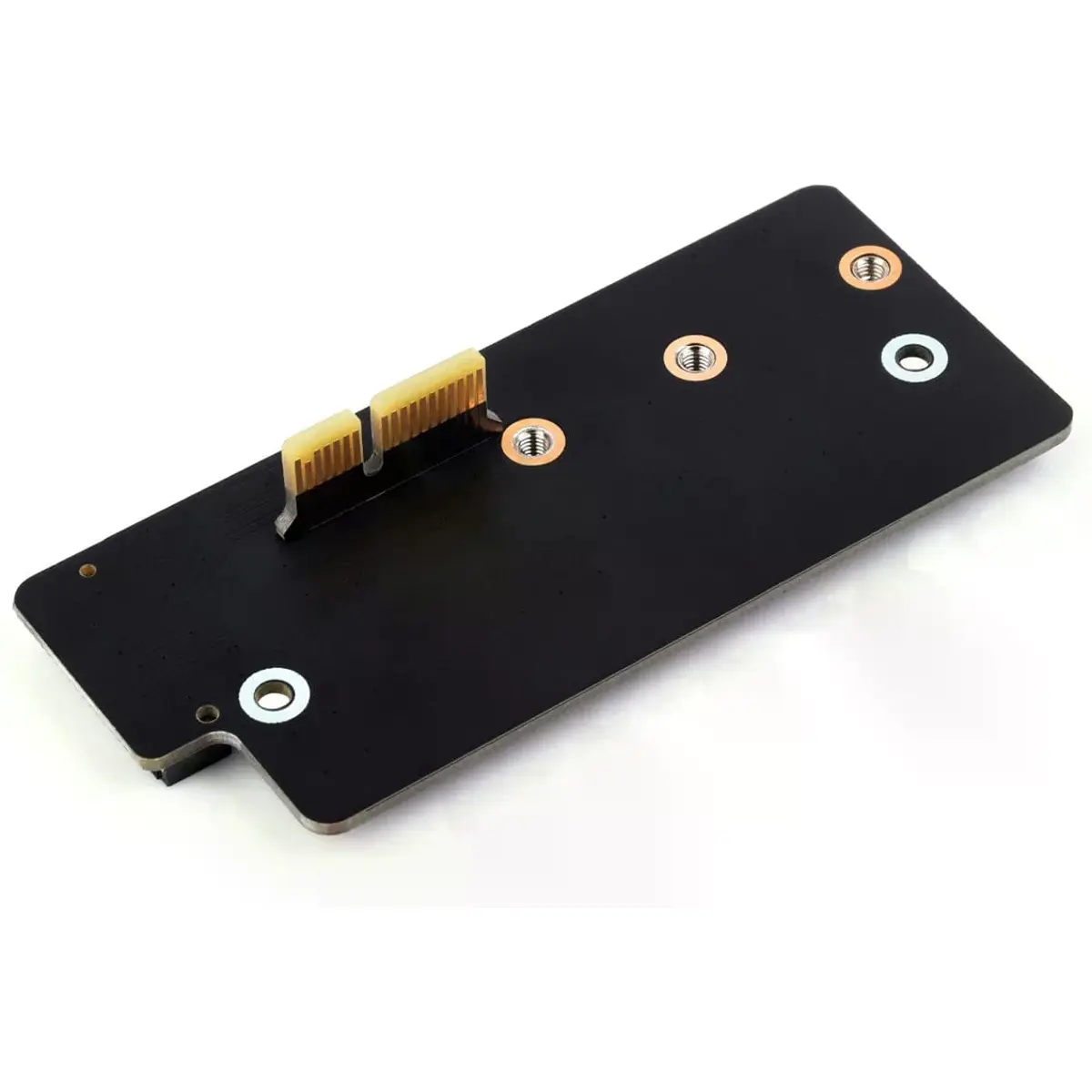

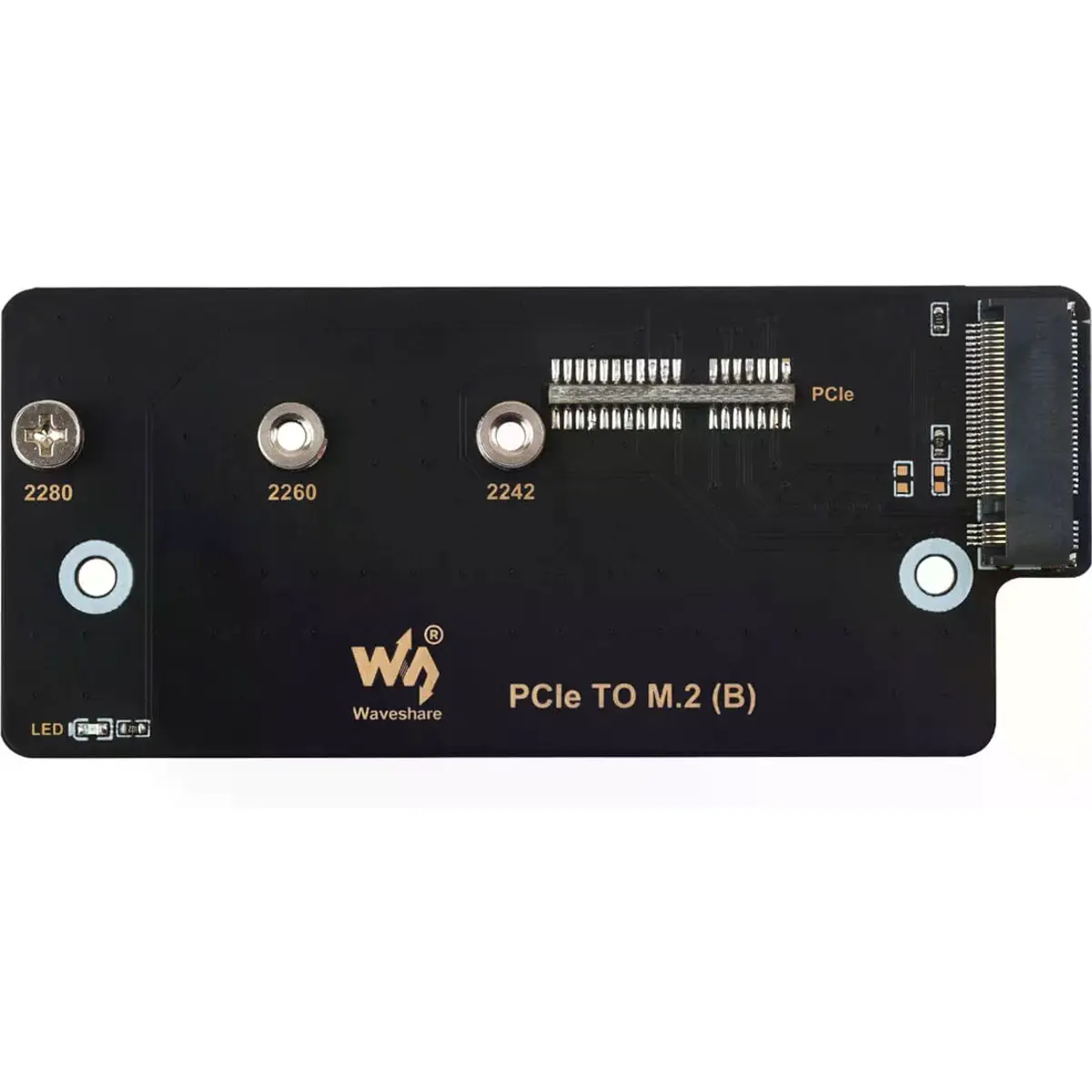

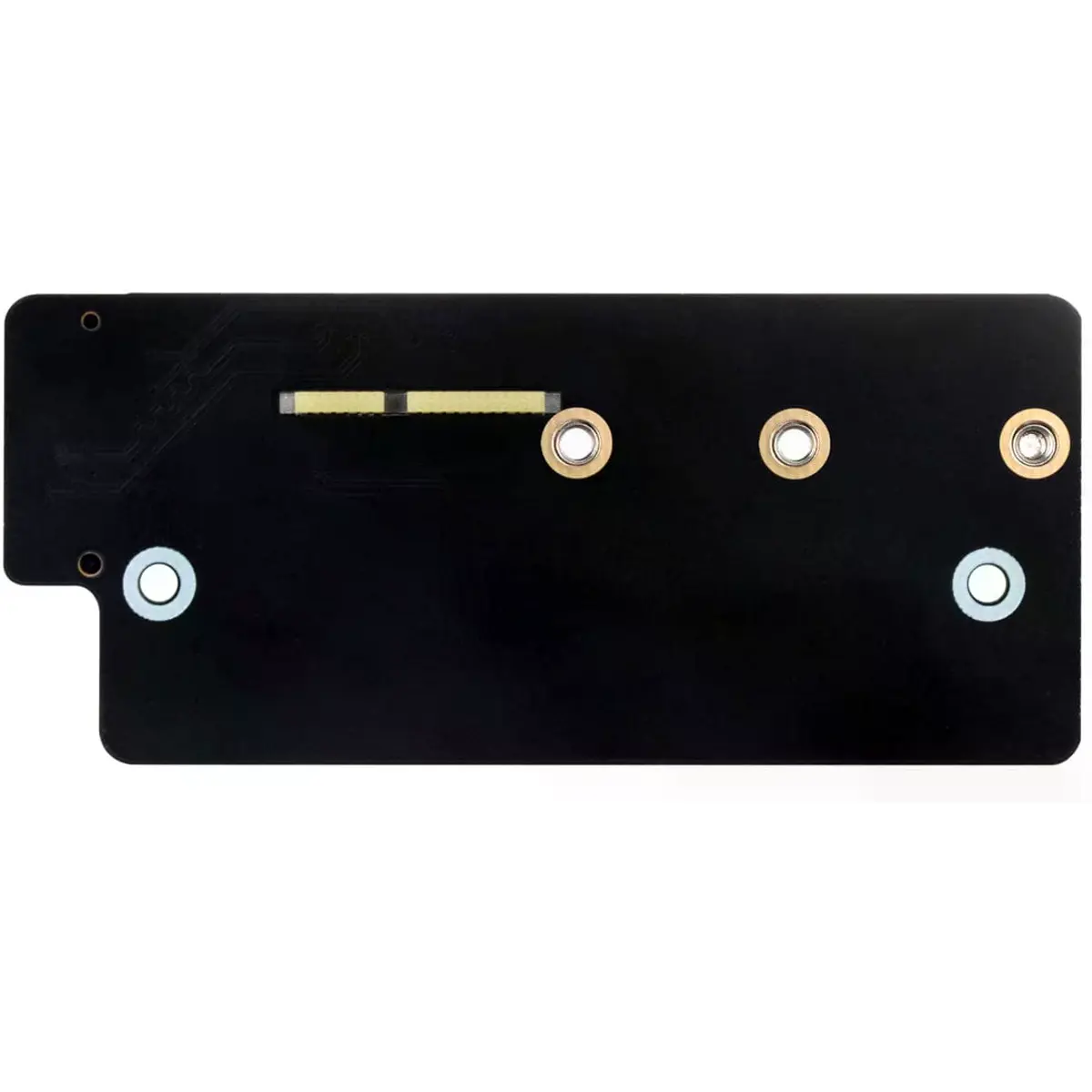

Waveshare 26840 - Adaptador PCIe Gen2 x1 para SSD M.2 NVMe (M-Key) para Raspberry Pi CM4 IO Board

O adaptador PCIe para M.2 da Waveshare foi desenvolvido para expandir as capacidades do Raspberry Pi Compute Module 4, permitindo a ligação de SSDs NVMe de alto desempenho através da interface PCIe. Compacto e eficiente, é uma solução ideal para aplicações que exigem armazenamento rápido e fiável em sistemas embebidos.

Com suporte para módulos M.2 com chave M (M-Key), este adaptador assegura comunicação de alta velocidade via PCIe, sendo particularmente indicado para SSDs NVMe, melhorando significativamente o desempenho de leitura e escrita.

PRINCIPAIS CARACTERÍSTICAS
◆ Compatível com CM4 IO Board e placas base equivalentes com interface PCIe
◆ Interface PCIe de alta velocidade (PCIe Gen2 x1)
◆ Suporte para SSD M.2 NVMe com chave M (M-Key)
◆ Taxa de transferência até 5Gbps
◆ Indicador LED para estado e atividade do disco
◆ Design compacto para integração em sistemas embebidos
◆ Conectores robustos para maior fiabilidade
◆ Fácil instalação em placas compatíveis com CM4 IO Board / HAT

ESPECIFICAÇÕES
• Interface:
  - PCIe (ligação ao Compute Module 4)
  - Slot M.2 M-Key
• Compatibilidade:

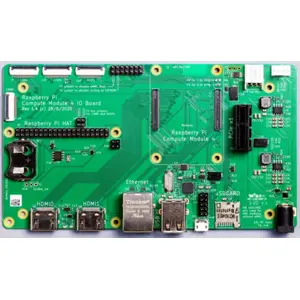

  - Raspberry Pi CM4 IO Board
  - SSD M.2 NVMe (PCIe)
• Protocolo: NVMe sobre PCIe
• Taxa de dados: Até 5Gbps (limitado pelo PCIe Gen2 x1 do CM4)
• Formatos suportados: M.2 2230 / 2242 / 2260 / 2280
• Indicadores:
  - LED de alimentação (ligado fixo)
  - LED de atividade (pisca durante leitura/escrita)
• Alimentação: Fornecida através da interface PCIe
• Montagem: Orifícios de fixação para instalação segura

CONTEÚDO DA EMBALAGEM
• 1x Adaptador PCIe para M.2
• 1x Kit de parafusos de montagem

NOTAS
• Compatível apenas com SSDs NVMe (M-Key); não suporta SSDs SATA (B-Key ou B+M Key).
• Pode ser necessário formatar o disco antes da utilização.
• O desempenho está limitado à interface PCIe Gen2 x1 do Raspberry Pi CM4.
• Não inclui SSD M.2 nem Raspberry Pi Compute Module 4.
• Apesar da designação “(B)” no nome do produto, o slot corresponde a M-Key.

⫸ Informação adicional (no site da Waveshare)
