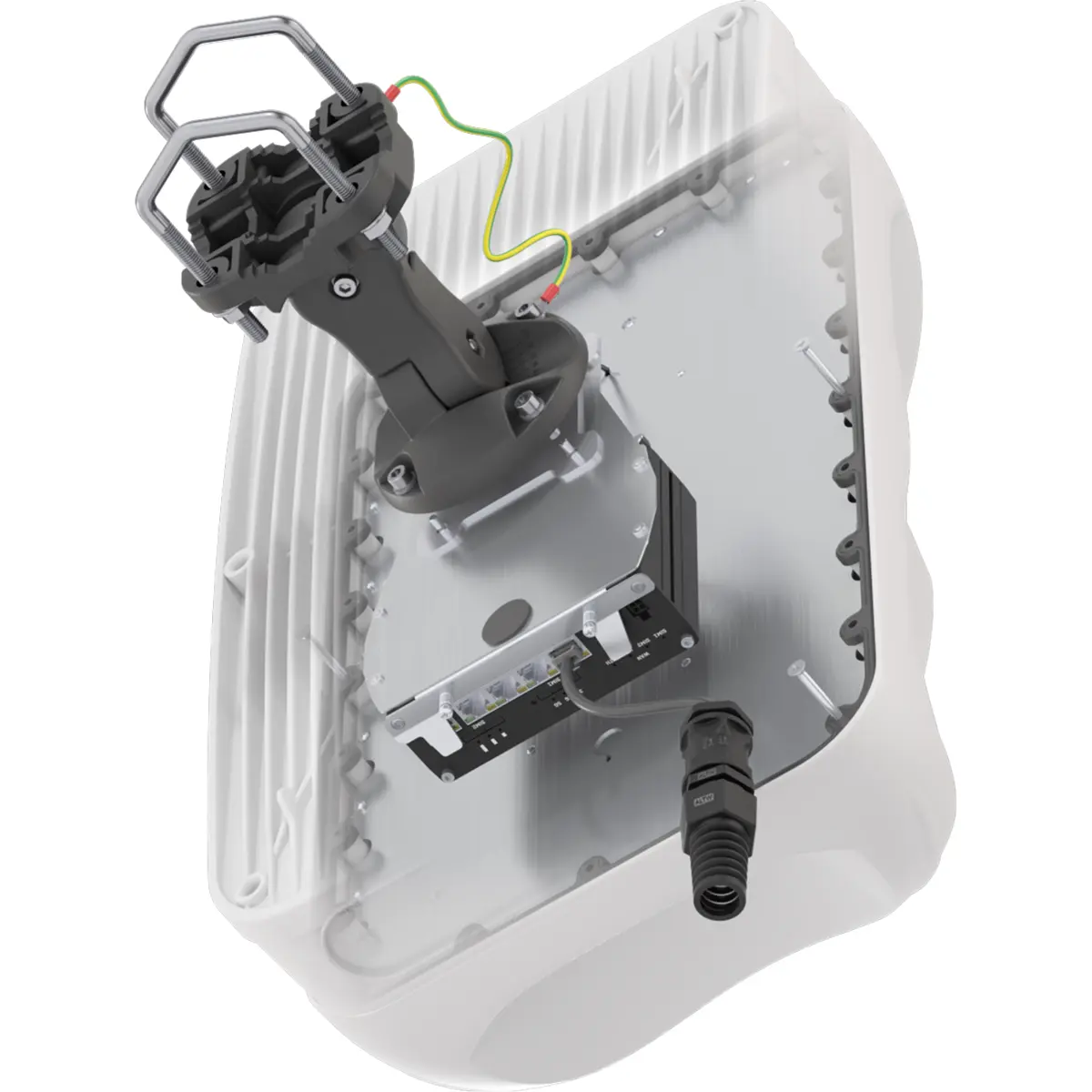

A QuMax AX50M é uma antena direcional multibanda 5G de alto desempenho, especialmente concebida para os routers Teltonika RUTX50, RUTM51 e RUTM54. Esta solução tudo-em-um integra antenas LTE/5G direcionais, Wi-Fi omnidirecional, GPS ativo e uma caixa estanque IP68 com compartimento dedicado para instalação do router, proporcionando uma solução robusta e compacta para exteriores.
Ideal para aplicações em ambientes exigentes como transporte público, energia, mineração e projetos de IoT industrial, a QuMax AX50M assegura ligações fiáveis a estações base em zonas urbanas ou remotas. A integração do router no interior da antena reduz significativamente as perdas de sinal provocadas por cablagens externas, garantindo uma conectividade estável e de alto rendimento em qualquer cenário.
ESPECIFICAÇÕES TÉCNICAS

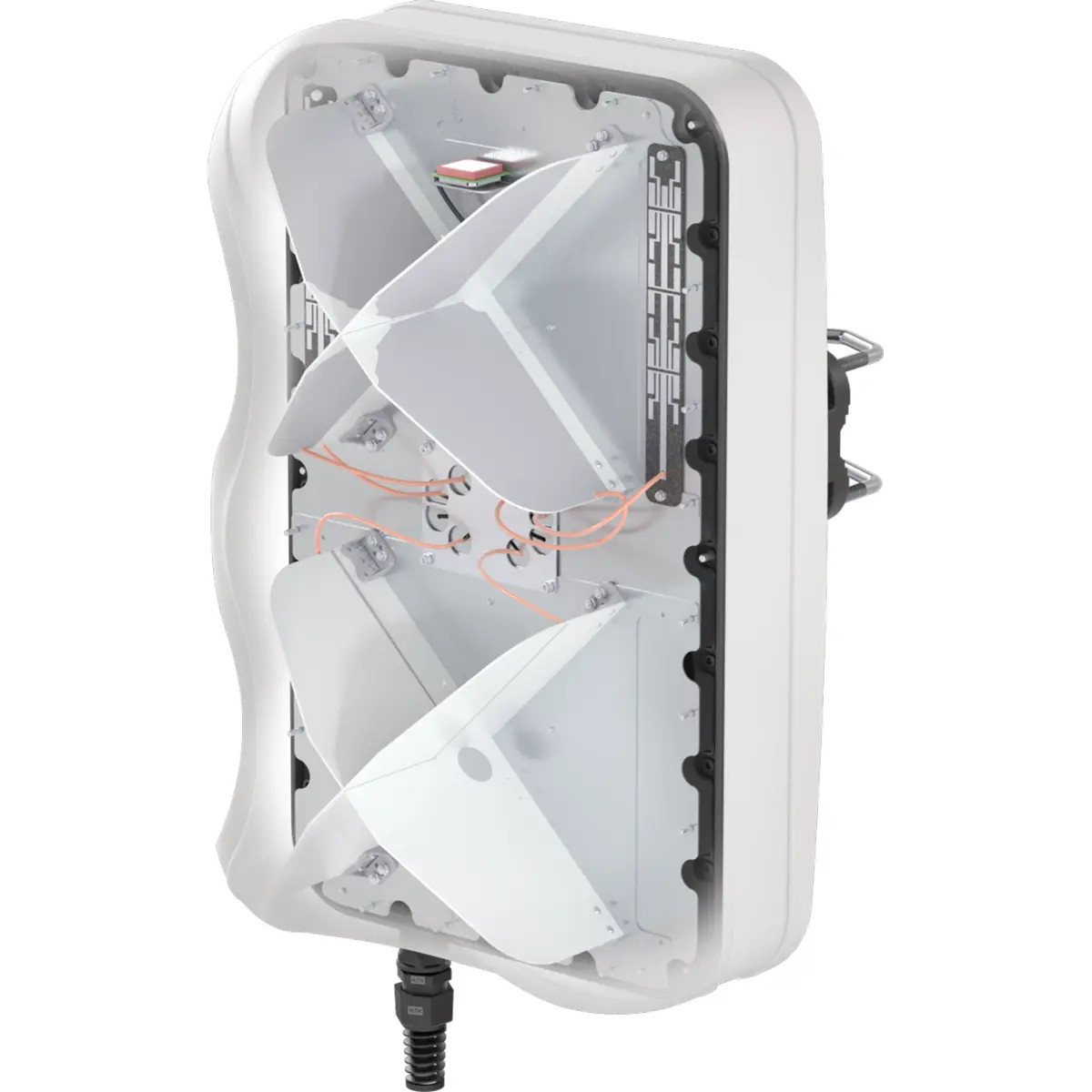

◾ Antena 5G / LTE Direcional Multibanda:
- Frequência:
· 617 – 960 MHz
· 1.7 – 2.7 GHz
· 3.3 – 4.6 GHz
· 4.7 – 6.0 GHz
- Ganho:
· 617 – 960 MHz: 6 dBi
· 1.7 – 2.7 GHz: 7 dBi
· 3.3 – 4.6 GHz: 7 dBi
· 4.7 – 6.0 GHz: 5.5 dBi
- Bandas LTE suportadas:
1, 2, 3, 4, 5, 7, 8, 9, 10, 12, 13, 14, 17, 18, 19, 20, 22, 25, 26, 27, 28, 29, 30
33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 46, 47, 48, 49, 52, 53
65, 66, 67, 68, 69, 71, 85, 103, 106
- Bandas 5G suportadas:
n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30
n34, n38, n39, n40, n41, n46, n47, n48, n53, n65, n66, n67, n71
n77, n78, n80, n81, n82, n83, n84, n85, n86, n89, n90
n95, n97, n98, n100, n101, n256
- VSWR: < 2.00, máx. < 3.00
- Largura de feixe: 80°/80° ±15°
- Polarização: X (±45°)
- Impedância: 50 Ω
- Conectores: 4x SMA
- Tipo de cabo: RG316
◾ Antena Wi-Fi Omnidirecional Integrada:
- Frequência:
· 2.4 – 2.5 GHz
· 5.0 – 7.125 GHz
- Ganho:
· 2.4 – 2.5 GHz: 6 dBi
· 5.0 – 7.125 GHz: 7.5 dBi
- VSWR: < 1.70, máx. < 2.00
- Largura de feixe: 360°/25° ±5°
- Polarização: Vertical
- Impedância: 50 Ω
- Conectores: 2x RPSMA
- Tipo de cabo: RG316
◾ Antena Ativa GPS Integrada:
- Frequência: 1.56 – 1.61 GHz
- VSWR: < 2
- Ganho passivo: 3 dBi
- Ganho ativo (a 3V): 28 dBi
- Alimentação DC: 2.5 V ~ 6.5 V
- Consumo: 2.5 – 6.5 mA
- Impedância: 50 Ω
- Polarização: RHCP (polarização circular dextrógira)
- Conector: 1x SMA
- Tipo de cabo: RG174
◾ Especificações Mecânicas:
- Materiais: ABS, alumínio, PTFE, fibra de vidro
- Tipo de conector LAN: RJ45
- Índice de proteção: IP68
- Dimensões: 486.0 x 292.2 x 210.0 mm
- Peso: 2.8 kg
- Temperatura de funcionamento: de -40°C a 80°C
◾ Kit de Montagem:
- Dimensões: 9.9 x 10.5 x 14.8 cm
- Ângulo de regulação: ±30°
- Diâmetro de mastro suportado: 25 – 66 mm
- Materiais: Poliamida com fibra de vidro + parafusos em aço galvanizado
- Local de montagem: Parede, teto ou mastro
◾ Routers Compatíveis:
- Teltonika RUTM51
- Teltonika RUTM54
- Teltonika RUTX50
