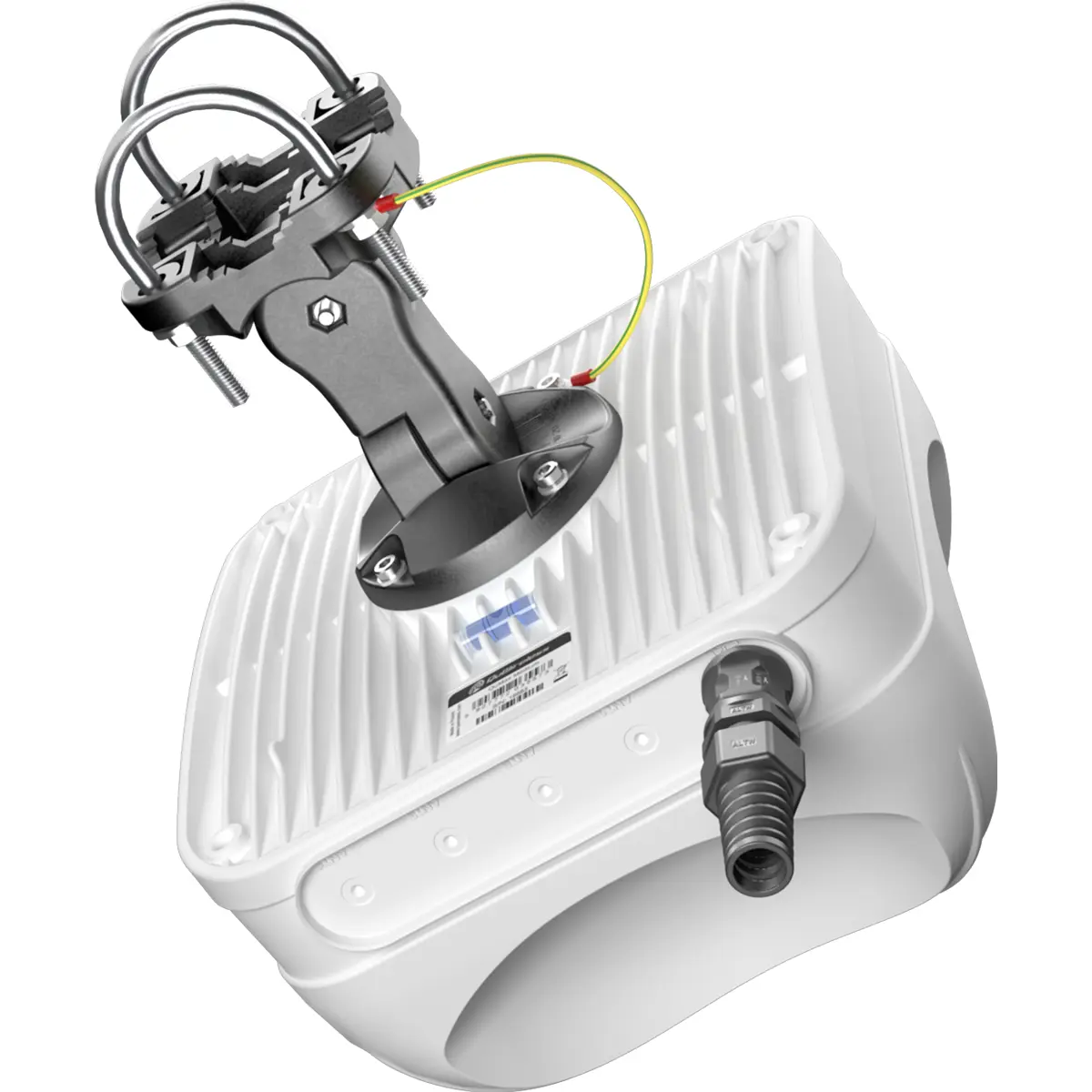

A QuMax A955MUS é uma antena direcional multibanda 5G/LTE de alto ganho, concebida para instalações exteriores, com antenas Wi-Fi omnidirecionais integradas, antena ativa GPS e uma caixa estanque IP68 preparada para alojar routers Teltonika RUT956, RUT955, RUT906 ou RUT976. Esta solução tudo-em-um é ideal para ligações de longa distância a estações base e foi especialmente desenhada para ambientes industriais e condições adversas.

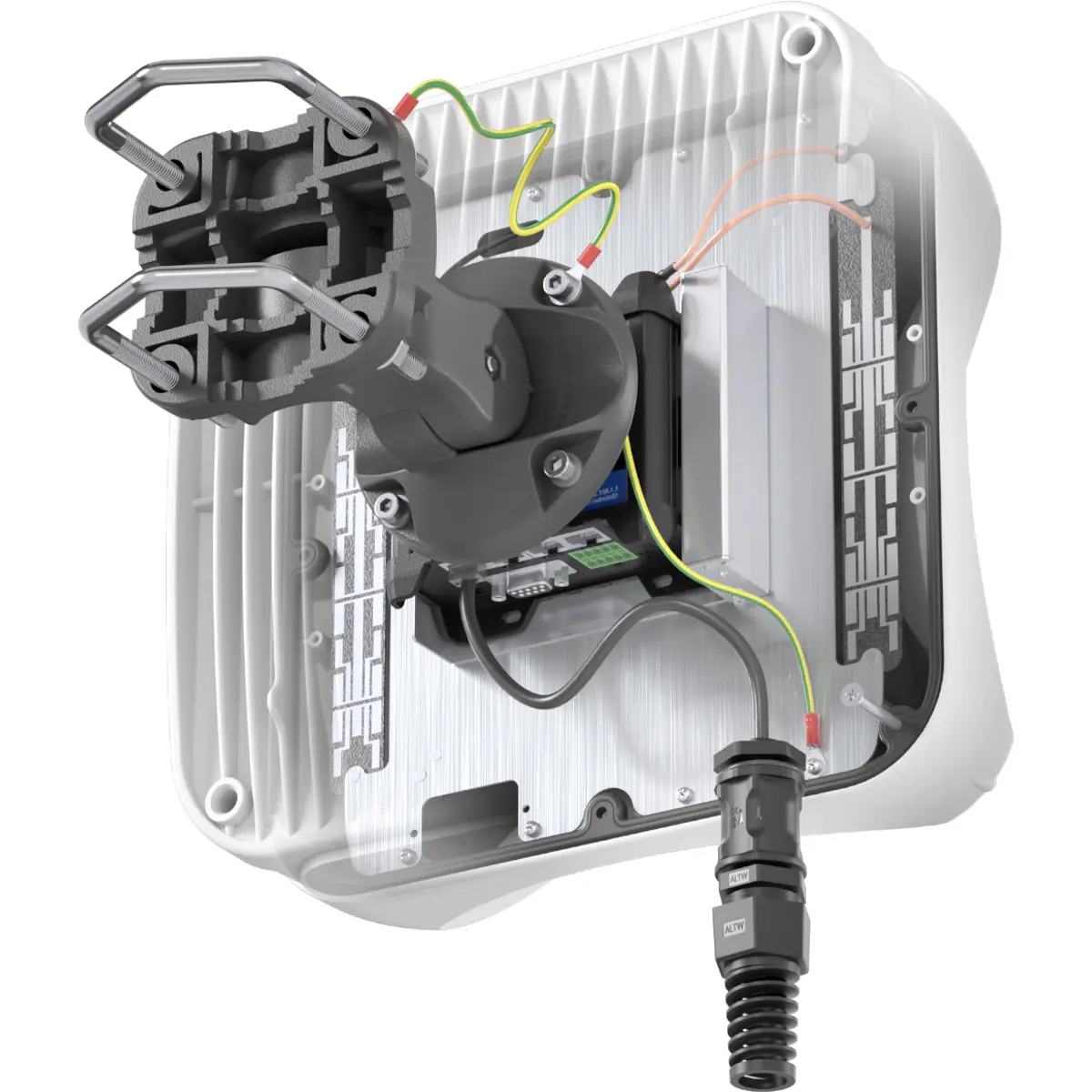

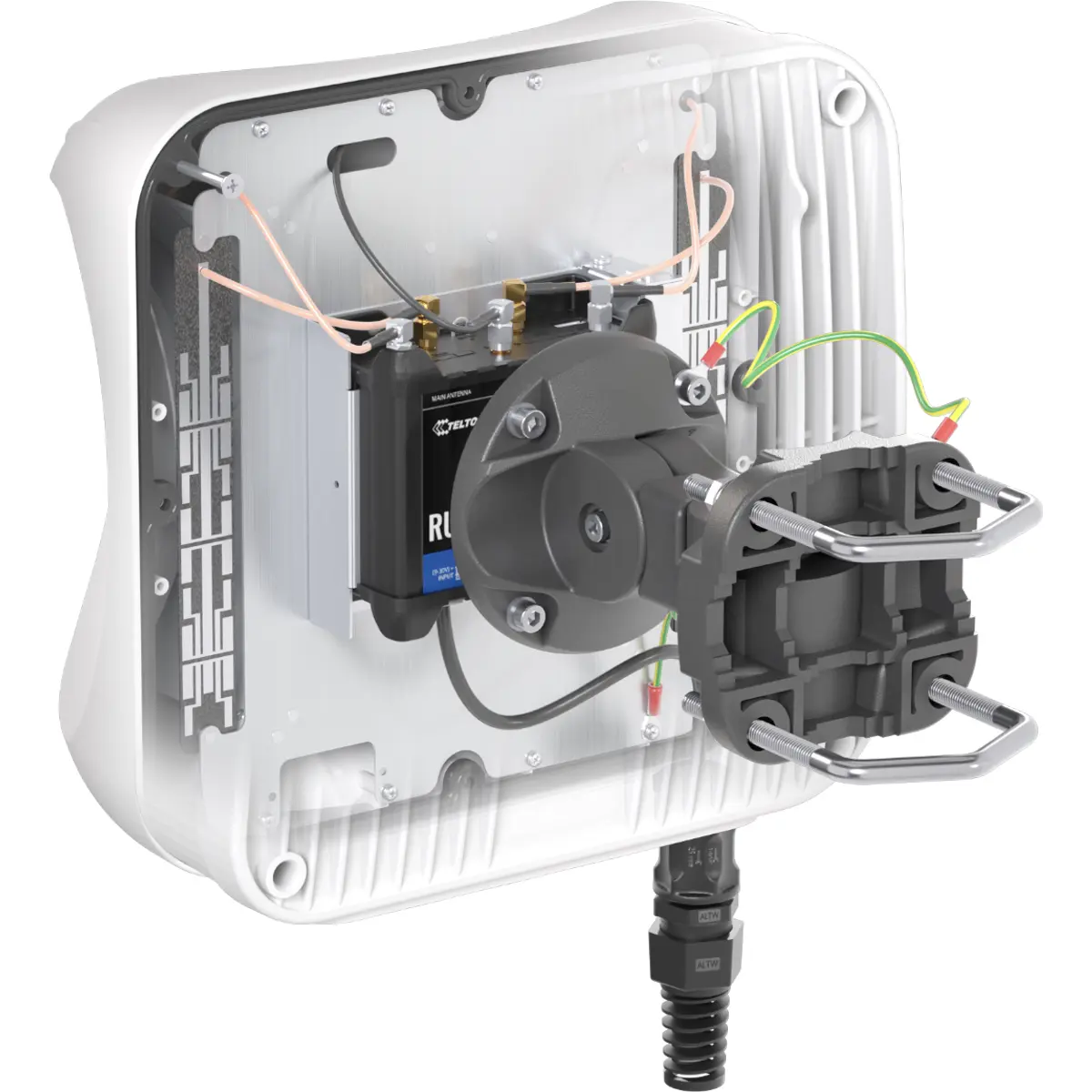

Ao integrar o router diretamente no interior do invólucro, elimina-se a necessidade de longos cabos coaxiais, reduzindo perdas de sinal e aumentando significativamente a fiabilidade da ligação.
ESPECIFICAÇÕES TÉCNICAS

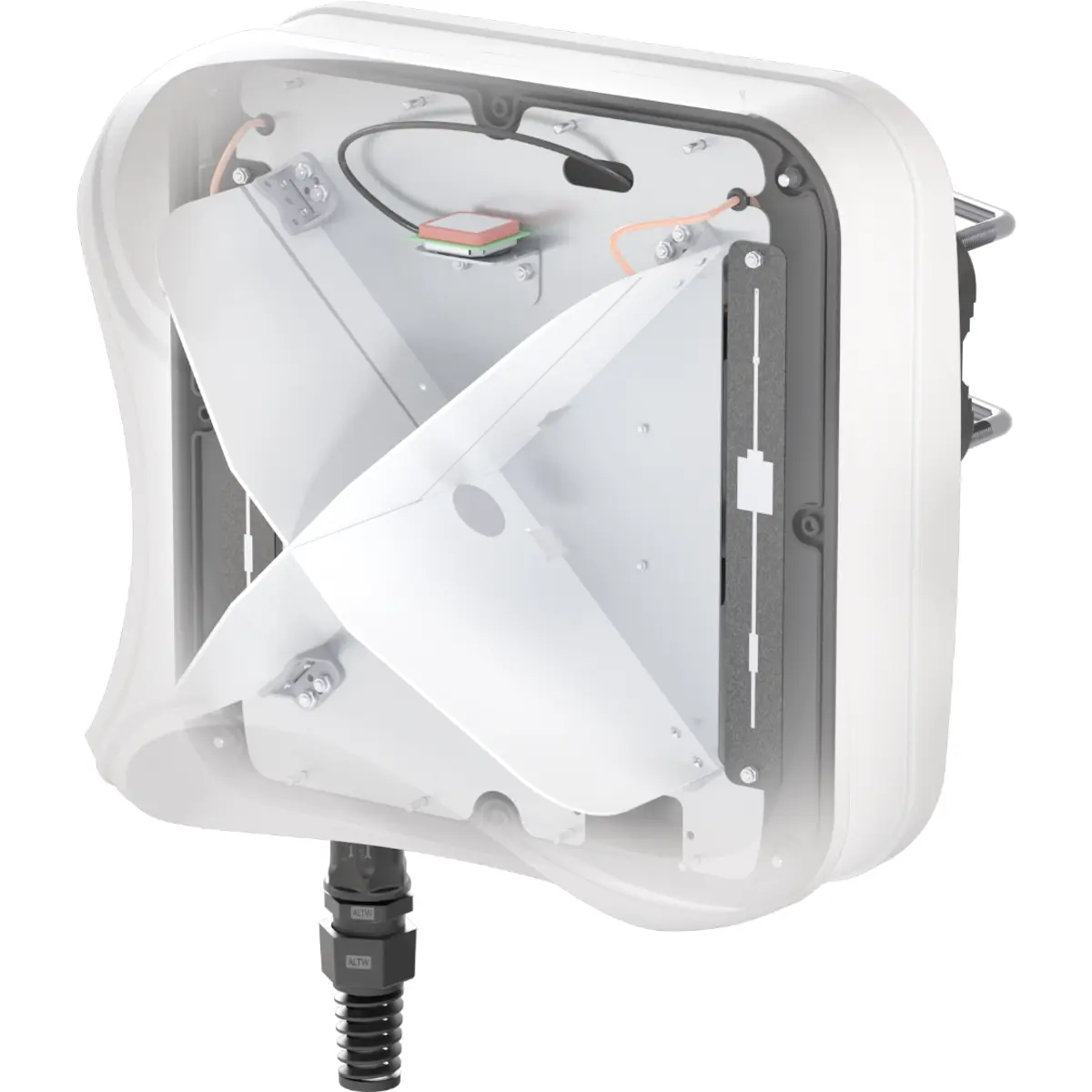

◾ Antena 5G / LTE Direcional Multibanda:
- Frequência:
· 617 – 960 MHz
· 1.7 – 2.7 GHz
· 3.3 – 4.6 GHz
· 4.7 – 6.0 GHz
- Ganho:
· 617 – 960 MHz: 6 dBi
· 1.7 – 2.7 GHz: 7 dBi
· 3.3 – 4.6 GHz: 7 dBi
· 4.7 – 6.0 GHz: 5.5 dBi
- Bandas LTE suportadas:
1, 2, 3, 4, 5, 7, 8, 9, 10, 12, 13, 14, 17, 18, 19, 20, 22, 25, 26, 27, 28, 29, 30
33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 46, 47, 48, 49, 52, 53
65, 66, 67, 68, 69, 71, 85, 103, 106
- Bandas 5G suportadas:
n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30
n34, n38, n39, n40, n41, n46, n47, n48, n53, n65, n66, n67, n71
n77, n78, n79, n80, n81, n82, n83, n84, n85, n86, n89, n90,
n95, n97, n98, n100, n101, n256
- VSWR: < 2.00, máx. < 3.00
- Largura de feixe: 80°/80° ±15°
- Polarização: X (±45°)
- Impedância: 50 Ω
- Conectores: 2x SMA
- Tipo de cabo: RG316
◾ Antena Wi-Fi Omnidirecional Integrada:
- Frequência:
· 2.4 – 2.5 GHz
· 4.7 – 6.0 GHz
- Ganho:
· 2.4 – 2.5 GHz: 6 dBi
· 4.7 – 6.0 GHz: 7 dBi
- VSWR: < 1.70, máx. < 2.00
- Largura de feixe: 360°/25°
- Polarização: Vertical
- Impedância: 50 Ω
- Conectores: 2x RPSMA
- Tipo de cabo: RG316
◾ Antena Ativa GPS Integrada:
- Frequência: 1.56 – 1.61 GHz
- VSWR: < 2
- Ganho passivo: 3 dBi
- Ganho ativo (a 3V): 28 dBi
- Alimentação DC: 2.5 V ~ 6.5 V
- Consumo: 2.5 – 6.5 mA
- Impedância: 50 Ω
- Polarização: RHCP (polarização circular dextrógira)
- Conector: 1x SMA
- Tipo de cabo: RG174
◾ Especificações Mecânicas:
- Materiais: ABS, alumínio, PTFE, fibra de vidro
- Tipo de conector LAN: RJ45
- Índice de proteção: IP68
- Dimensões:
· 26.9 x 26.95 x 17.7 cm
· 10.6 x 10.6 x 7 polegadas
- Peso:
· 1.93 kg
· 4.255 lbs
- Temperatura de funcionamento:
· de -40°C a 80°C
· de -40°F a 176°F

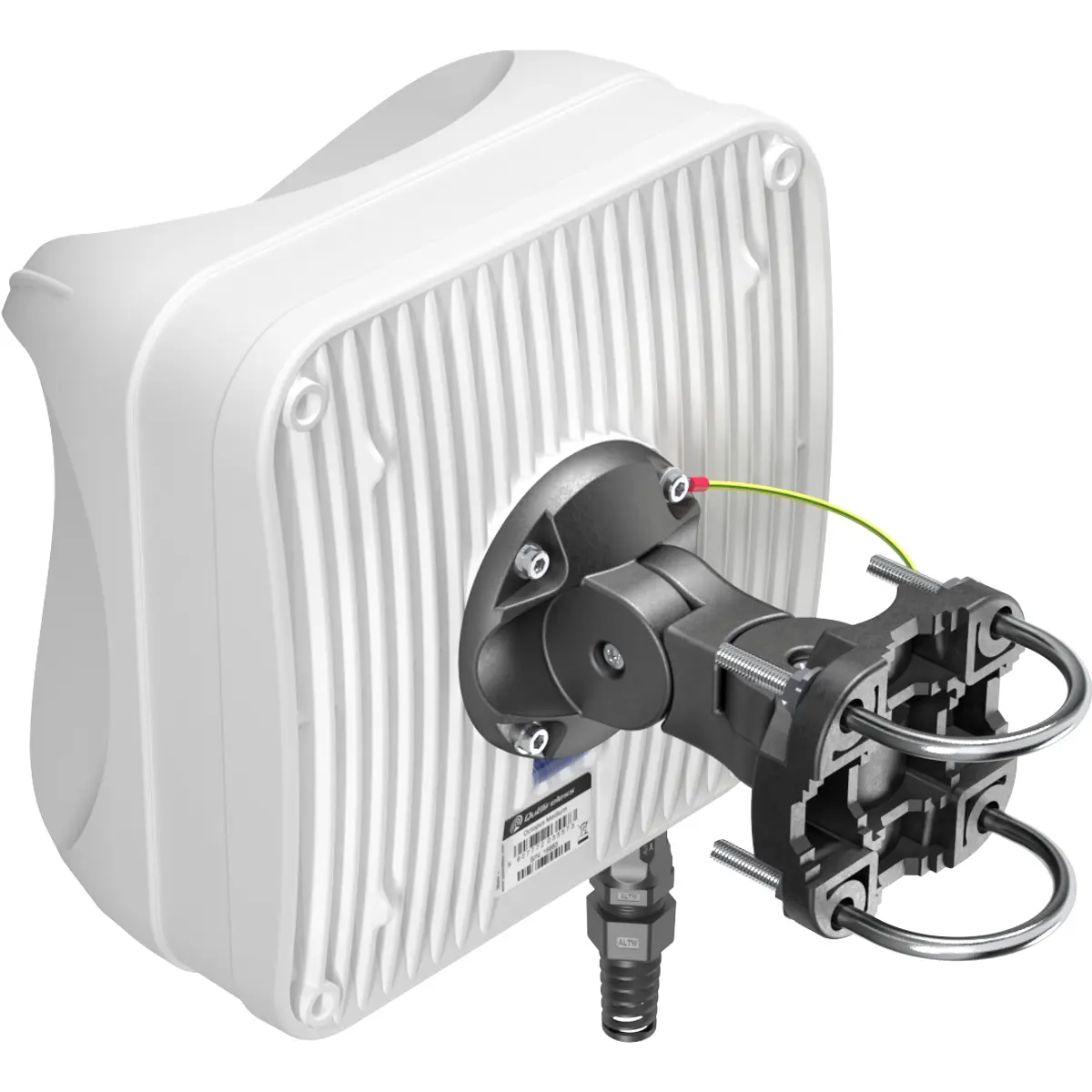

◾ Kit de Montagem:
- Dimensões:
· 9.9 x 10.5 x 14.8 cm
· 3.9 x 4.13 x 5.83 polegadas
- Ângulo de regulação: ±30°
- Diâmetro de mastro suportado:
· 25 – 66 mm
· 0.98 – 2.60 polegadas
- Materiais: Poliamida com fibra de vidro + parafusos em aço galvanizado
- Local de montagem: Parede, teto ou mastro
◾ Routers Compatíveis:
- Teltonika RUT906
- Teltonika RUT955
- Teltonika RUT956
- Teltonika RUT976
