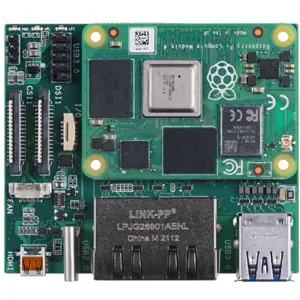

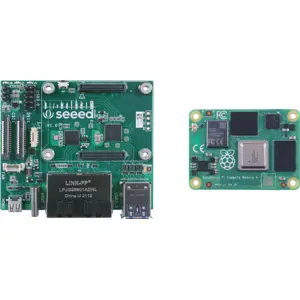

Una placa de expansión con dos puertos Ethernet Gigabit (con controladores independientes - NICs) y dos puertos USB 3.0, controlada por un Raspberry Pi Compute Module 4, perfectamente adecuada para aplicaciones de routers basados en software, manteniendo el hardware a un nivel mínimo.
Esta placa es ideal para entusiastas de routers de software o para quien quiera crear su propio (HTPC) Home Theater Personal Computer o, simplemente, para quien le gusta Linux y Raspberry Pi.
El Raspberry Pi Compute Module 4, preinstalado, cuenta con 4GB de RAM y 32GB de memoria eMMC, para permitir tiempos de arranque rápidos y una experiencia global fluida.
Admite OpenWrt - Convierte esta placa en un router basado en software, grabando en la eMMC el firmware de OpenWrt, un sistema operativo Linux de código abierto destinado a dispositivos/routers embebidos. Ofrece más funciones, mejor rendimiento y seguridad que un router tradicional.
Características
● Incluye un Raspberry Pi Compute Module 4 (CM4) con 4GB de RAM/ 32GB de eMMC;
● Tamaño compacto (75x64x21mm) con periféricos de E/S ricos para una mayor capacidad de expansión;
● Conector Ethernet Gigabit doble para aplicaciones de routers basados en software;
● Se admite OpenWrt, lo que hace que esta placa sea ideal para aplicaciones de equipos de red;
● Conectividad para cámara/pantalla mediante interfaces MIPI CSI, MIPI DSI y micro-HDMI;
● Con dos conectores USB 3.0 integrados y un conector adicional USB 3.0 de 9 pines para más puertos externos;
● Soporte para tarjeta Micro-SD para cargar la imagen del sistema en la versión no-eMMC del CM4;
● Más capacidad de expansión con un conector FPC (I2C, SPI) para add-ons adicionales;
● Dispone de un conector para un ventilador;
● Alimentación mediante el conector USB-C (5V/3A)
● De los dos puertos Gigabit Ethernet (RJ45), uno está conectado al Gigabit Ethernet PHY del módulo CM4 (que se basa en el BCM54210PE de Broadcom) y el otro está conectado a un bridge de USB 3.0 a GbE (LAN7800 de Microchip).
Ejemplos de aplicaciones:
• Router basado en software
• HTPC (Home Theater Personal Computer)
• Equipo de red
• Aplicaciones de IoT
• Casa inteligente
• Proyectos relacionados con cámaras
Especificaciones de la placa de expansión:
• Conexión en red: 2 conectores RJ45 Ethernet Gigabit
• USB 3.0 para GbE Puente Gigabit Ethernet): Microchip's LAN7800
• USB:
- 2 x puertos USB 3.0
- 1 x USB 3.0 9-Pin Header
• Almacenamiento: Micro-SD Card Slot (sistema de carga de imagen para la versión CM4 no-eMMC);
• Conexión de cámara: 1 x conector CSI MIPI
• Conexión de pantalla:
- 1 x conector DSI MIPI
- 1 x conector Micro HDMI
• FPC: Interfaz para I2C y SPI
• Conexión para ventilador externo
• Alimentación: 5V/3A mediante puerto USB-C
• Gama de temperaturas LAN7800 Industrial: -40°C a +85°C
• Dimensiones: 75x64x21mm
• Peso: 43g
Especificaciones del Compute Module 4
• Procesador: Broadcom BCM2711 quad-core Cortex-A72 (ARM v8) SoC de 64 bits a 1.5GHz;
• Memoria: 4GB LPDDR4
• Almacenamiento: 32GB eMMC
• Conectividad:
- 2.4GHz y 5.0GHz IEEE 802.11b/g/n/ac Wi-Fi, Bluetooth 5.0, BLE con opciones de antena interna y externa;
- Gigabit Ethernet PHY a bordo que admite IEEE1588
- 1 × interfaz USB 2.0
- Interfaz PCIe Gen 2 x1
- 28 señales GPIO
- Interfaz de tarjeta SD para tarjeta SD o eMMC externo
• Vídeo:
- Interfaz HDMI doble (hasta 4Kp60 compatible)
- Interfaz de visualización MIPI DSI de 2 vías
- Interfaz de cámara MIPI CSI de 2 vías
- Interfaz de visualización MIPI DSI de 4 vías
- Interfaz de cámara MIPI CSI de 4 vías
• Multimedia: H.265 (decodificación 4Kp60); H.264 (decodificación 1080p60, decodificación 1080p30); gráficos OpenGL ES 3.0;
• Tensión de funcionamiento: 5V DC
• Temperatura de funcionamiento: 0 a +80°C
• Dimensiones: 55 × 40 mm
Notas
● Debido al alto nivel de integración de este producto, se recomienda su uso con un disipador de calor, lo que le permitirá maximizar su rendimiento. (Ver 096-0971 o 096-0972).
● O bien puede adquirir, por separado, una carcasa con tapa de aleación de aluminio, que funciona como un disipador de calor pasivo, para refrigerar el CM4 incluso en situaciones de uso más intensivo. También ofrece mejor protección y es adecuada para aplicaciones industriales. (Ver 096-3420).
● El Mini Router basado en este producto (ver 047-3839) ya incluye esa carcasa.
