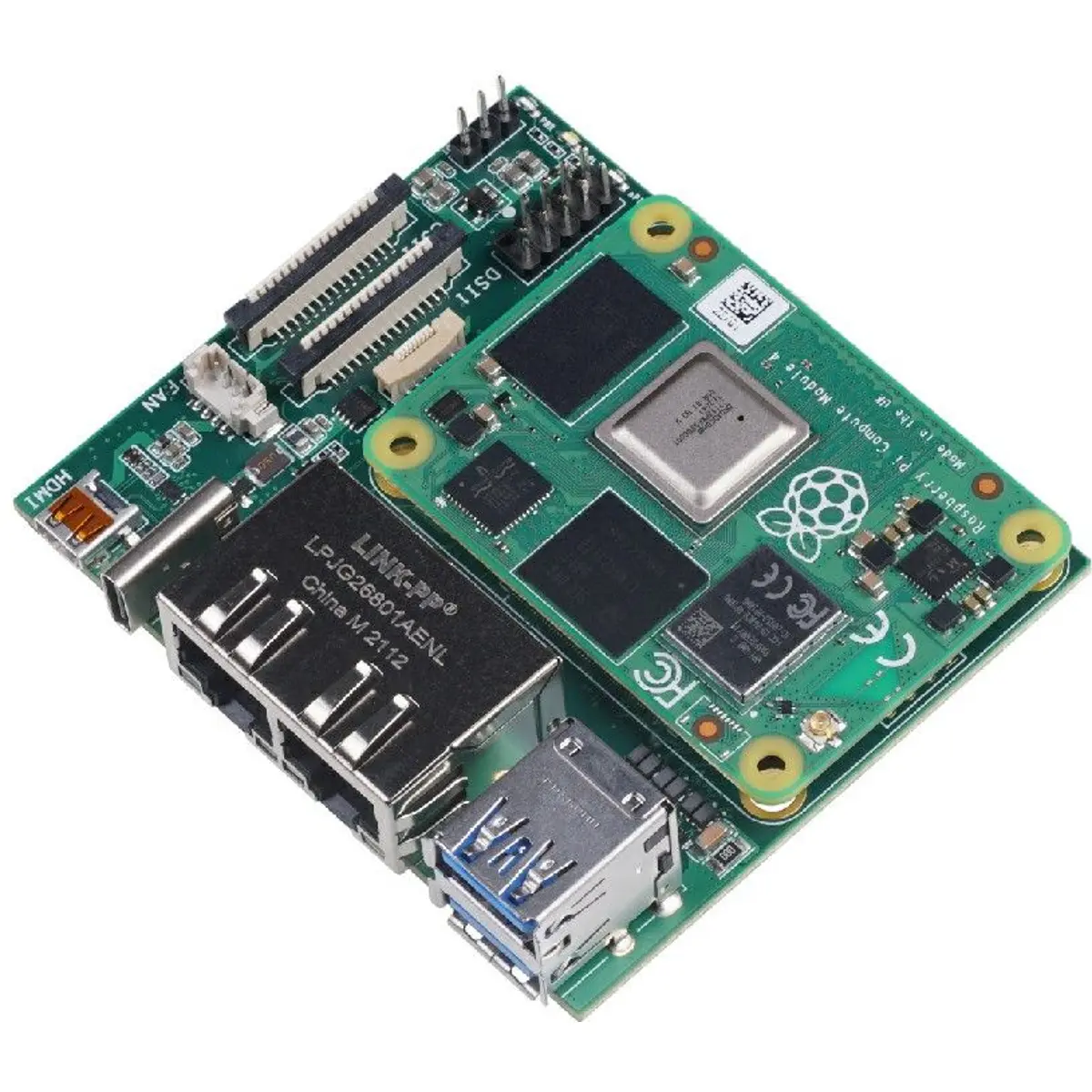

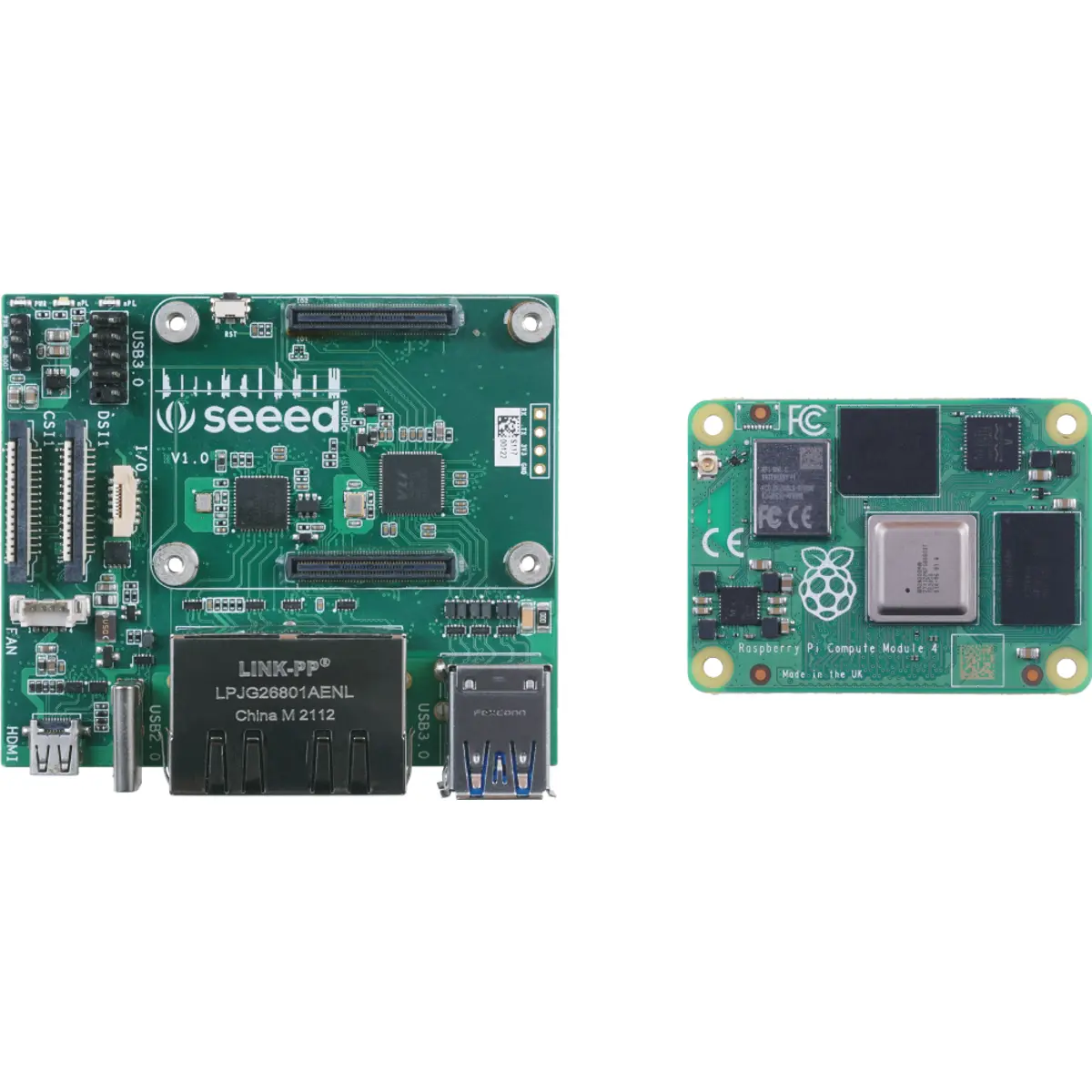

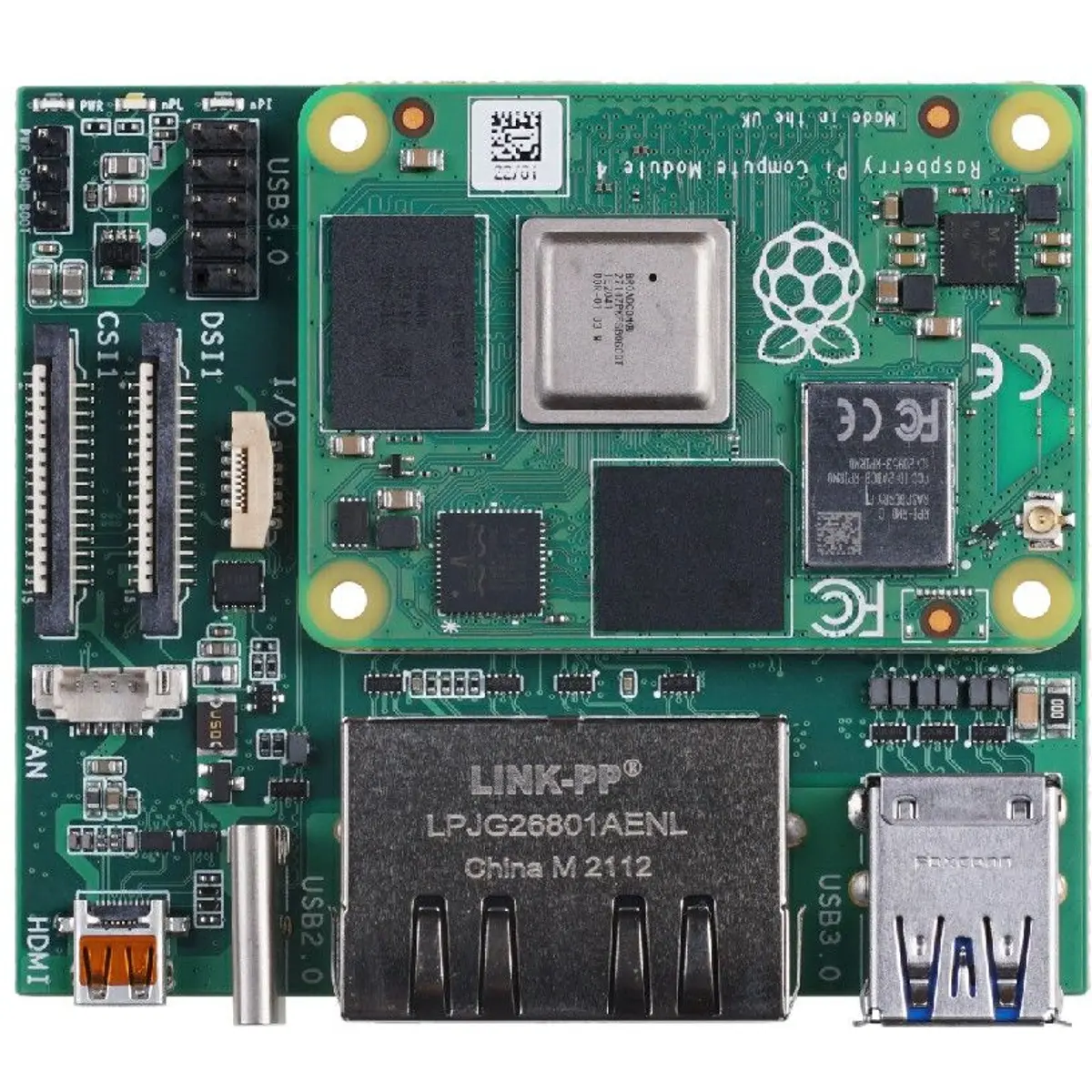

Uma placa de expansão com duas portas Ethernet Gigabit (com controladores independentes - NICs) e duas portas USB 3.0, controlada por um Raspberry Pi Compute Module 4, perfeitamente adequada para aplicações de routers baseados em software, mantendo o hardware a um nível mínimo.
Esta placa é ideal para entusiastas de roteadores de software ou para quem quiser criar o seu próprio (HTPC) Home Theater Personal Computer ou simplesmente para quem gosta de Linux e Raspberry Pi.
O Raspberry Pi Compute Module 4, pré-instalado, possui 4GB de RAM e 32GB de memória eMMC, para permitir tempos de arranque rápidos e uma experiência global suave.
Suporta o OpenWrt - Transforme esta placa num roteador baseado em software, gravando na eMMC o firmware do OpenWrt, um sistema operativo Linux de código aberto destinado para dispositivos/roteadores embebidos. Ele oferece mais recursos, melhor desempenho e segurança do que um roteador tradicional.
Características
● Inclui um Raspberry Pi Compute Module 4 (CM4) com 4GB RAM/ 32GB eMMC;
● Tamanho compacto (75x64x21mm) com periféricos de E/S ricos para uma maior capacidade de expansão;
● Conector Ethernet Gigabit duplo para aplicações de roteadores baseados em software;
● O OpenWrt é suportado, tornando esta placa ideal para aplicações de aparelhos de rede;
● Conectividade câmara/display usando interfaces MIPI CSI, MIPI DSI e micro-HDMI;
● Com duas fichas USB 3.0 integradas e um conector adicional USB 3.0 de 9 pinos para mais portas externas;
● Suporte para cartão Micro-SD para carregar a imagem do sistema para versão não-eMMC do CM4;
● Mais expansibilidade com um conector FPC (I2C, SPI) para add-ons adicionais;
● Possui um conector para uma ventoinha;
● Alimentação através da ficha USB-C (5V/3A)
● Das duas portas Gigabit Ethernet (RJ45), uma está ligada à Gigabit Ethernet PHY do módulo CM4 (que se baseia no BCM54210PE da Broadcom) e a outra está ligada a uma bridge de USB 3.0 para GbE (LAN7800 da Microchip).
Exemplos de aplicações:
• Roteador baseado em Software
• HTPC (Home Theater Personal Computer)
• Aparelho de rede
• Aplicações de IoT
• Casa inteligente
• Projetos relacionados com câmaras
Especificações da Placa de expansão:
• Ligação em rede: 2 fichas RJ45 Ethernet Gigabit
• USB 3.0 para GbE Ponte Gigabit Ethernet): Microchip's LAN7800
• USB:
- 2 x Portas USB 3.0
- 1 x USB 3.0 9-Pin Header
• Armazenamento: Micro-SD Card Slot (sistema de carregamento de imagem para versão CM4 não-eMMC);
• Ligação de câmara: 1 x Conector CSI MIPI
• Ligação de display:
- 1 x conector DSI MIPI
- 1 x Conector Micro HDMI
• FPC: Interface para I2C e SPI
• Ligação para ventoinha externa
• Alimentação: 5V/3A usando porta USB-C
• Gama de temperaturas LAN7800 Industrial: -40°C a +85°C
• Dimensões: 75x64x21mm
• Peso: 43g
Especificações do Compute Module 4
• Processador: Broadcom BCM2711 quad-core Cortex-A72 (ARM v8) SoC de 64 bits a 1.5GHz;
• Memória: 4GB LPDDR4
• Armazenamento: 32GB eMMC
• Conectividade:
- 2.4GHz e 5.0GHz IEEE 802.11b/g/n/ac Wi-Fi, Bluetooth 5.0, BLE com opções de antena interna e externa;
- Gigabit Ethernet PHY a bordo que suporta IEEE1588
- 1 × interface USB 2.0
- Interface PCIe Gen 2 x1
- 28 sinais GPIO
- Interface de cartão SD para cartão SD ou eMMC externo
• Vídeo:
- Interface HDMI dupla (até 4Kp60 suportada)
- Interface de visualização MIPI DSI de 2 vias
- Interface de câmara MIPI CSI de 2 vias
- Interface de visualização MIPI DSI de 4 vias
- Interface de câmara MIPI CSI de 4 vias
• Multimédia: H.265 (descodificação 4Kp60); H.264 (descodificação 1080p60, descodificação 1080p30); gráficos OpenGL ES 3.0;
• Tensão de funcionamento: 5V DC
• Temperatura de funcionamento: 0 a +80°C
• Dimensões: 55 × 40 mm
Notas
● Devido ao elevado nível de integração deste produto, recomenda-se a sua utilização com um dissipador de calor, o que lhe permitirá maximizar o seu desempenho. (Ver 096-0971 ou 096-0972).
● Ou então pode adquirir, em separado, uma caixa com topo em liga de alumínio, que funciona como um dissipador de calor passivo, para arrefecer o CM4 mesmo em situações de utilização mais intensivas. Ela também oferece melhor proteção e é adequada para aplicações industriais. (Ver 096-3420).
● O Mini Router baseado neste produto (ver 047-3839), já vem com essa caixa.
