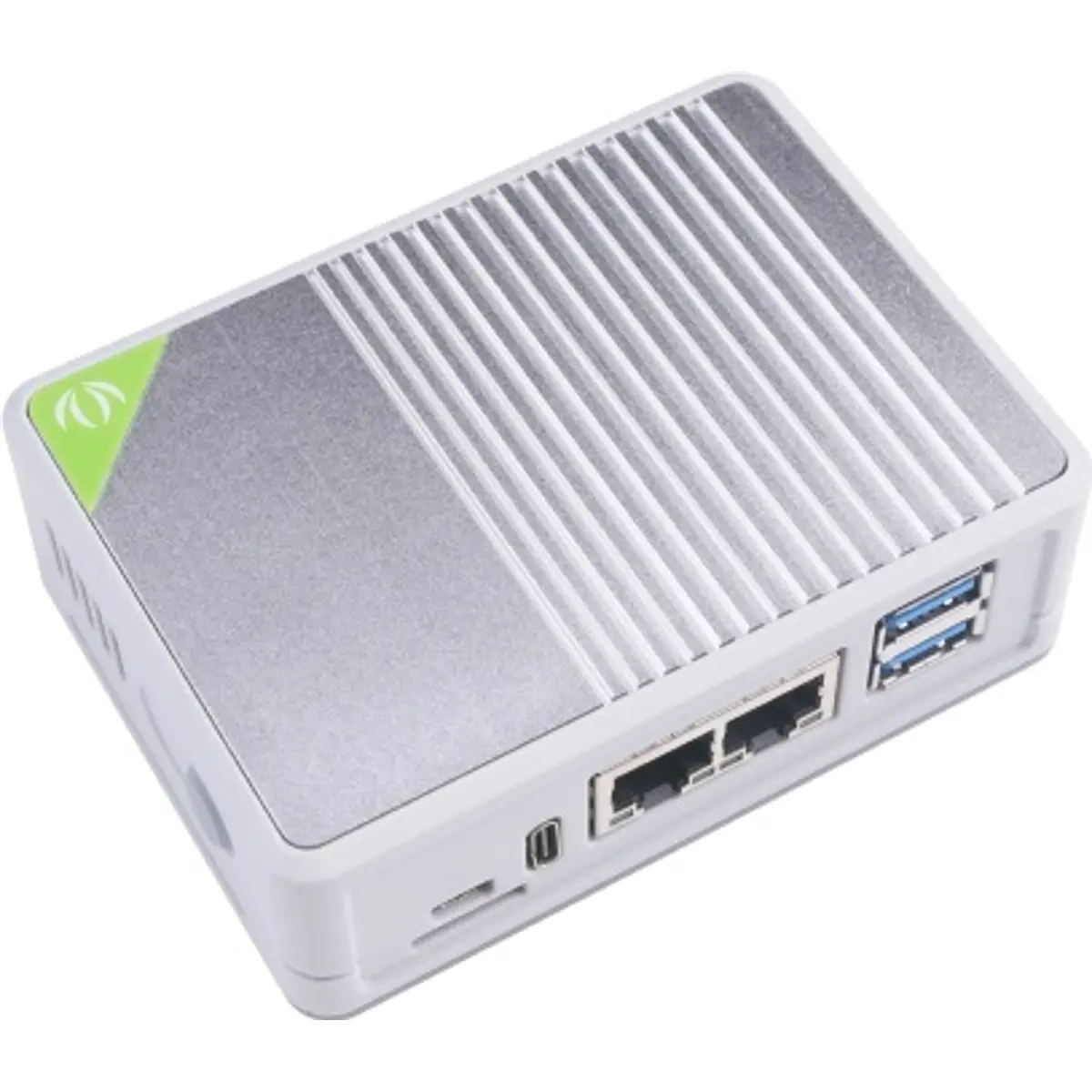

Uma placa-mãe com duas portas Ethernet Gigabit (com controladores independentes - NICs) e duas portas USB 3.0, controlada por um Raspberry Pi Compute Module 4, perfeitamente adequada para aplicações de routers baseados em software, mantendo o hardware a um nível mínimo.
Esta placa é ideal para entusiastas de routers de software ou para quem quiser criar o seu próprio HTPC (Home Theater Personal Computer) ou simplesmente para quem gosta de Linux e Raspberry Pi.

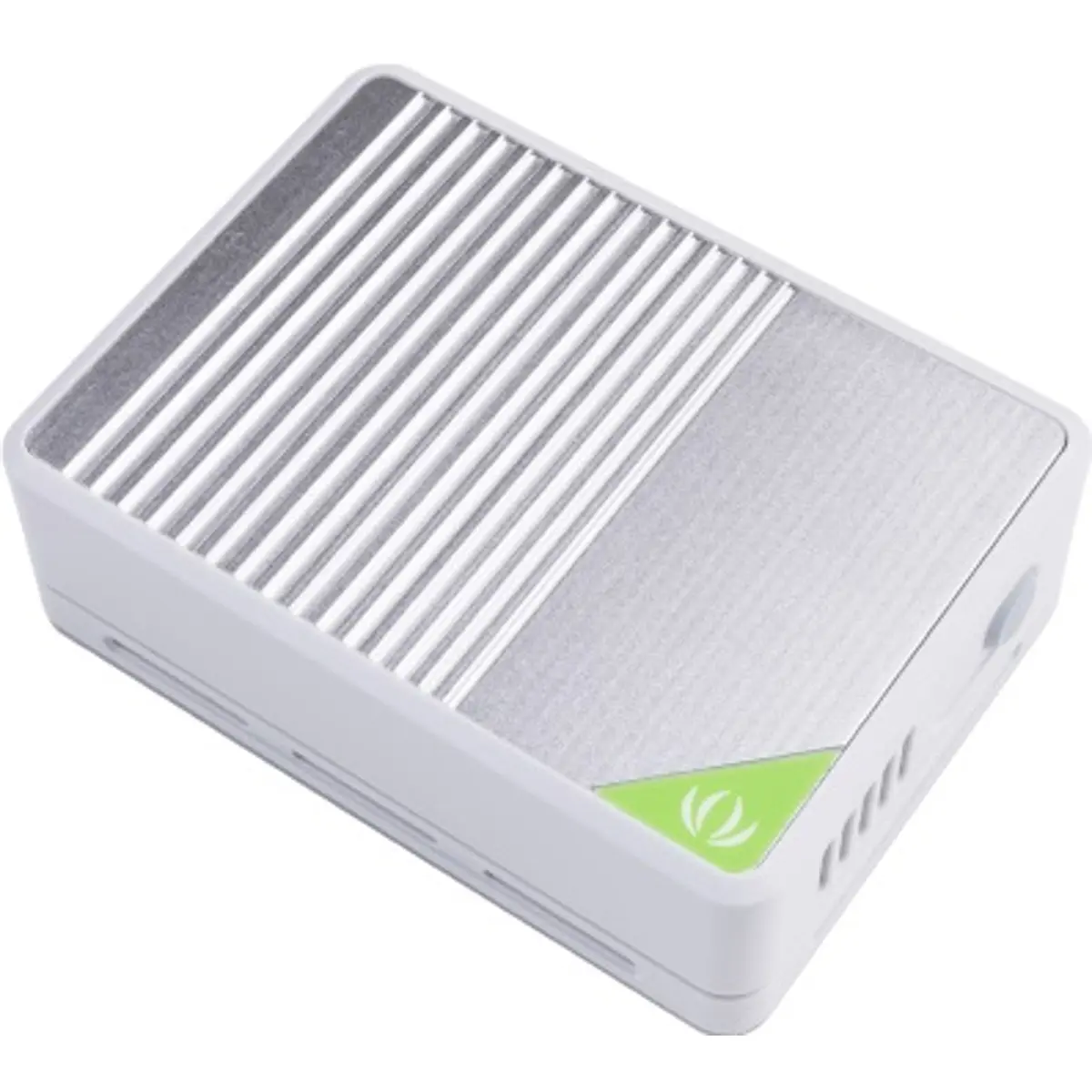

O Raspberry Pi Compute Module 4, pré-instalado, possui 4GB de RAM e 32GB de memória eMMC, para permitir tempos de arranque rápidos e uma experiência global suave. Além disso, vem tudo incluído numa caixa de plástico com topo em liga de alumínio, que funciona como um dissipador de calor passivo, para arrefecer o CM4, mesmo em situações de utilização mais intensivas.
Já vem com o OpenWrt pré-instalado, um sistema operativo Linux de código aberto destinado para dispositivos/roteadores embebidos. Ele oferece mais recursos, melhor desempenho e segurança do que um router tradicional; tem um sistema de arquivos que é totalmente gravável e inclui um sistema de gerenciamento de pacotes. É bastante personalizável e permite o controlo total sobre as funcionalidades de roteamento.
Depois de ligado sua rede doméstica este roteador pode ser configurado a partir de um navegador web. O painel de controle permite, entre outras funcionalidades:
• Aumentar o desempenho geral da rede quando vários dispositivos estão conectados;
• Partilhar arquivos entre dispositivos através de uma unidade de armazenamento externa ligada diretamente ao router;
• Aumentar a segurança da rede;
• Executar um cliente BitTorrent a partir do router;
• Ligar uma impressora diretamente ao router para criar uma impressora em rede;
• Limitar o uso de largura de banda de um determinado dispositivo na rede;
• Gestão activa das filas;
• Monitorização da rede em tempo real;
• Criar DNS dinâmico;
• Configurar um cliente ou servidor VPN;
• Bloquear anúncios na rede;
Características
● Mini-router/PC compacto (75x64x21mm) alimentado por Raspberry Pi Compute Module 4 com 4GB RAM/ 32GB eMMC.

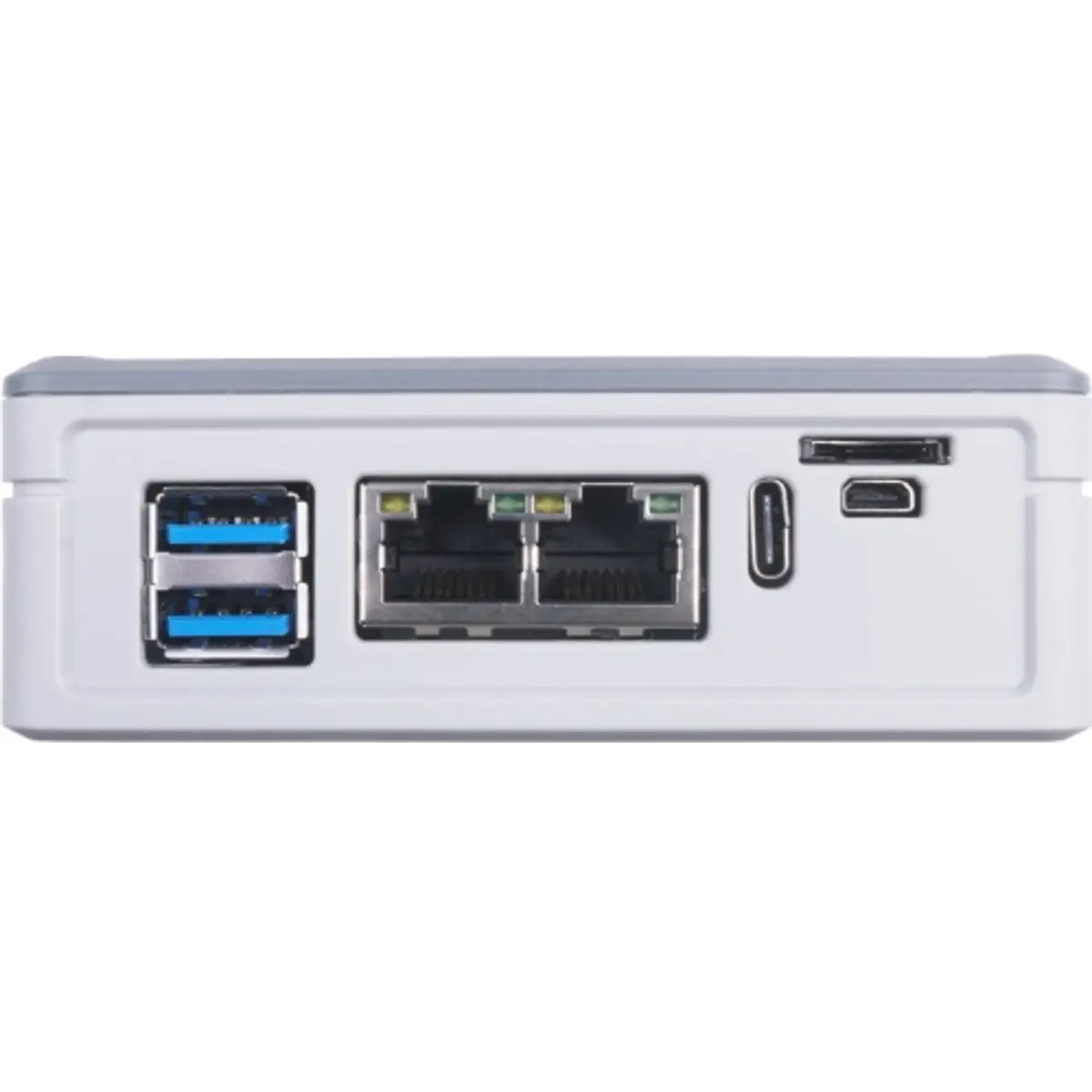

● Várias I/O: Conectores Ethernet Gigabit duplos, ranhura para cartão Micro-SD, interfaces micro-HDMI, USB 3.0, MIPI CSI, MIPI DSI, etc.
● Grande dissipador de calor passivo: Caixa PC/ABS com tampa em liga de alumínio que dissipa o calor do processador é adequada para aplicações industriais.
● Já vem com o OpenWrt pré-instalado, para realizar aplicações de router por software.
● O módulo CM4, que já vem pré-instalado, pode ser substituído por qualquer outro CM4 à sua escolha.
● Das duas portas Gigabit Ethernet (RJ45), uma está ligada à Gigabit Ethernet PHY do módulo CM4 (que se baseia no BCM54210PE da Broadcom) e a outra está ligada a uma bridge de USB 3.0 para GbE (LAN7800 da Microchip).

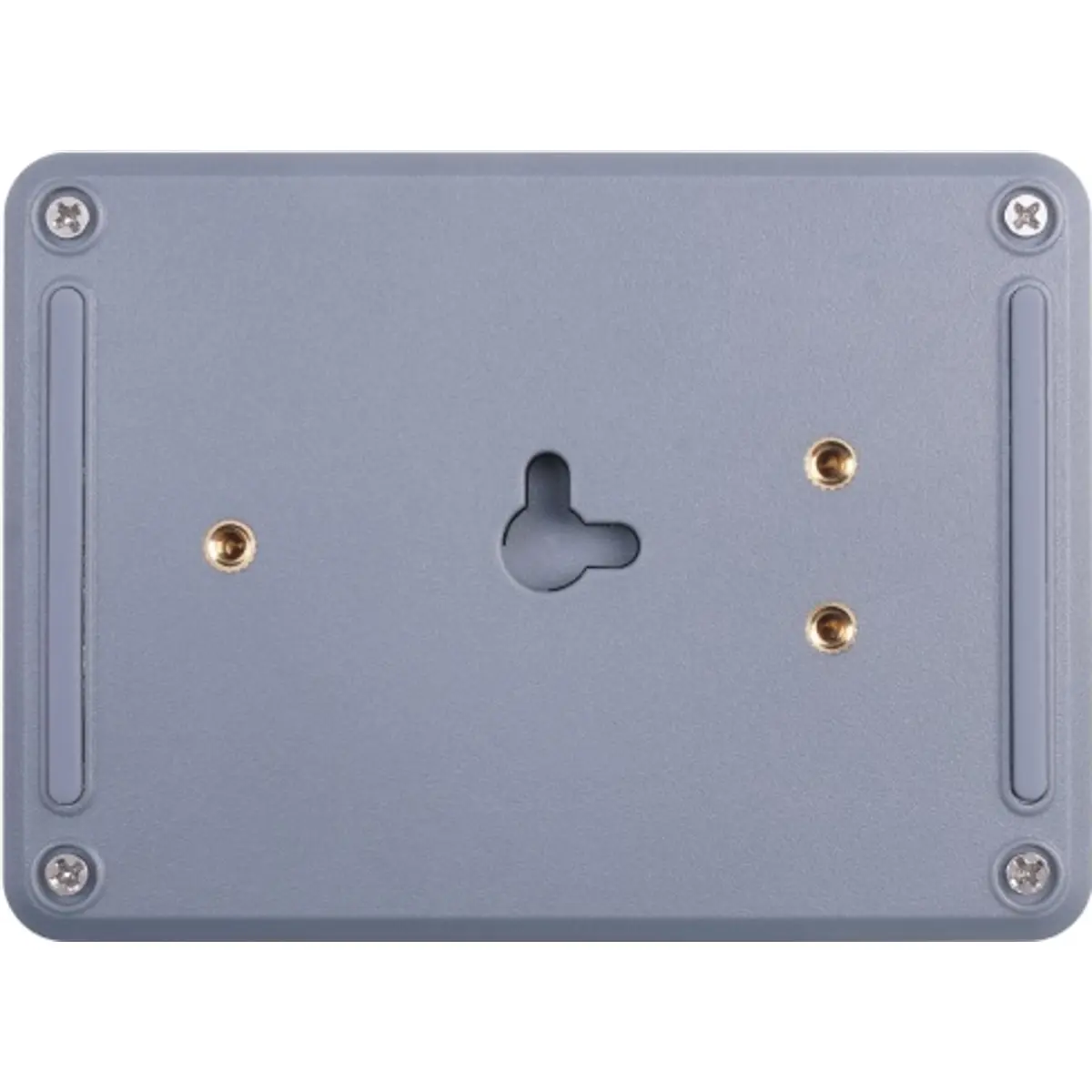

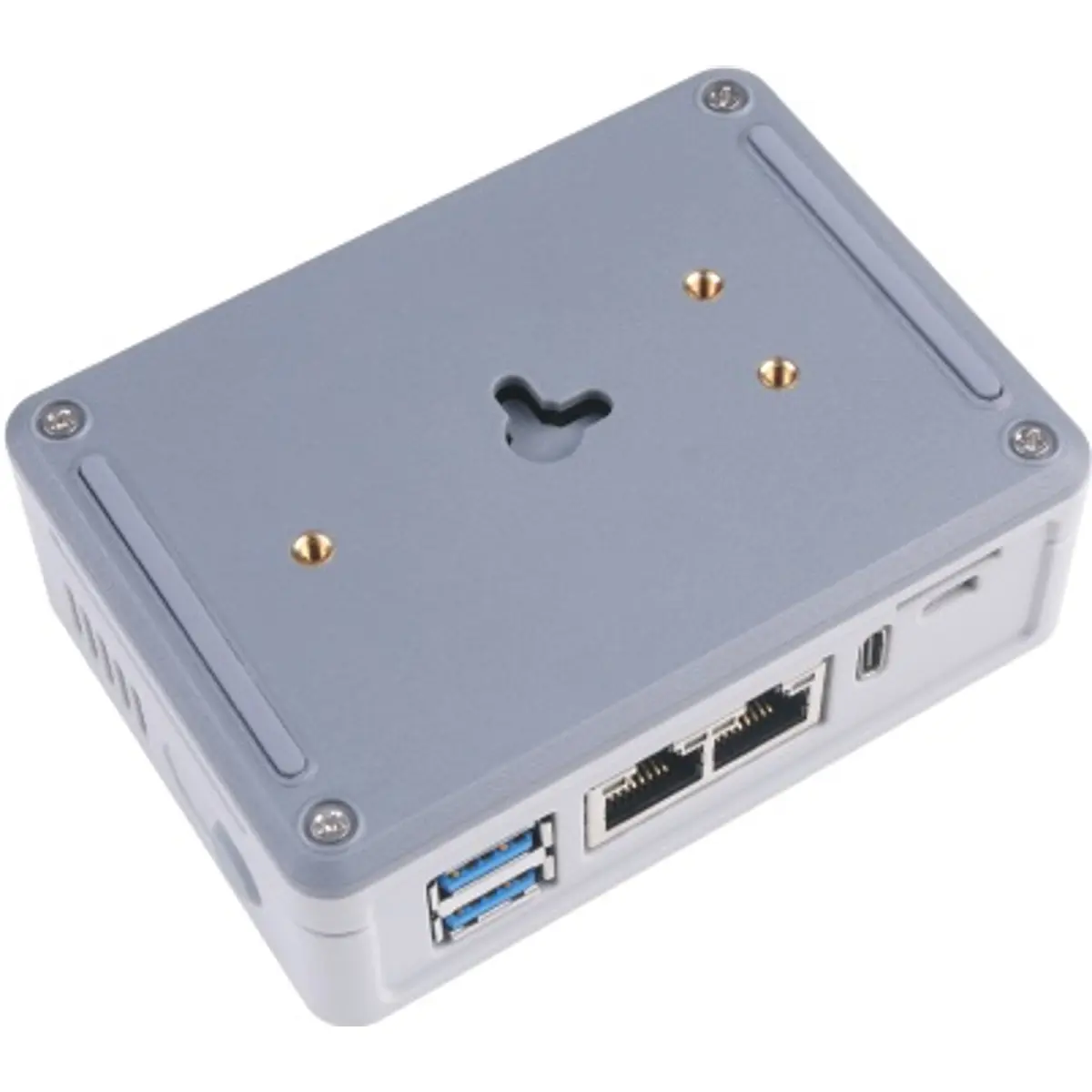

● A caixa tem pés de borracha compridos, para uma melhor estabilidade quando colocada sobre uma superfície plana, mas também possui ranhuras para pendurar num parafuso e roscas que permitem aparafusá-la por detrás.
Especificações da Placa-mãe:
• Ligação em rede: 2 fichas RJ45 Ethernet Gigabit
• USB 3.0 para GbE Ponte Gigabit Ethernet): Microchip's LAN7800
• USB:
- 2 x Portas USB 3.0
- 1 x USB 3.0 9-Pin Header
• Armazenamento: Micro-SD Card Slot (sistema de carregamento de imagem para versão CM4 não-eMMC);
• Ligação de câmara: 1 x Conector CSI MIPI
• Ligação de display:
- 1 x conector DSI MIPI
- 1 x Conector Micro HDMI
• FPC: Interface para I2C e SPI
• Ligação para ventoinha externa
• Alimentação: 5V/3A usando porta USB-C
• Gama de temperaturas LAN7800 Industrial: -40°C a +85°C
• Dimensões: 75x64x21mm
• Peso: 43g
Especificações do Compute Module 4
• Processador: Broadcom BCM2711 quad-core Cortex-A72 (ARM v8) SoC de 64 bits a 1.5GHz;
• Memória: 4GB LPDDR4
• Armazenamento: 32GB eMMC
• Conectividade:
- 2.4GHz e 5.0GHz IEEE 802.11b/g/n/ac Wi-Fi, Bluetooth 5.0, BLE com opções de antena interna e externa;
- Gigabit Ethernet PHY a bordo que suporta IEEE1588
- 1 × interface USB 2.0
- Interface PCIe Gen 2 x1
- 28 sinais GPIO
- Interface de cartão SD para cartão SD ou eMMC externo
• Vídeo:
- Interface HDMI dupla (até 4Kp60 suportada)
- Interface de visualização MIPI DSI de 2 vias
- Interface de câmara MIPI CSI de 2 vias
- Interface de visualização MIPI DSI de 4 vias
- Interface de câmara MIPI CSI de 4 vias
• Multimédia: H.265 (descodificação 4Kp60); H.264 (descodificação 1080p60, descodificação 1080p30); gráficos OpenGL ES 3.0;
• Tensão de funcionamento: 5V DC
• Temperatura de funcionamento: 0 a +80°C
• Dimensões: 55 × 40 mm
