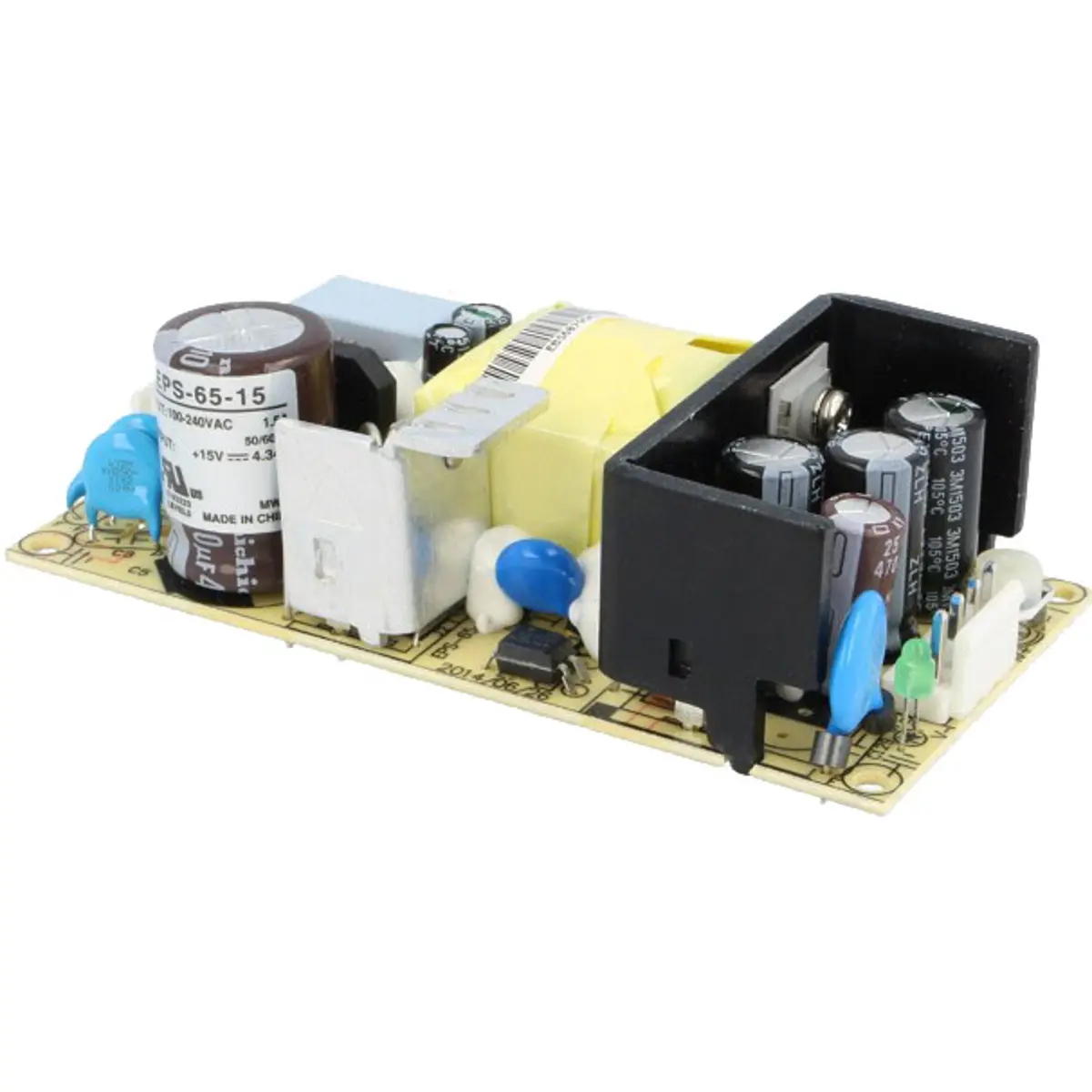

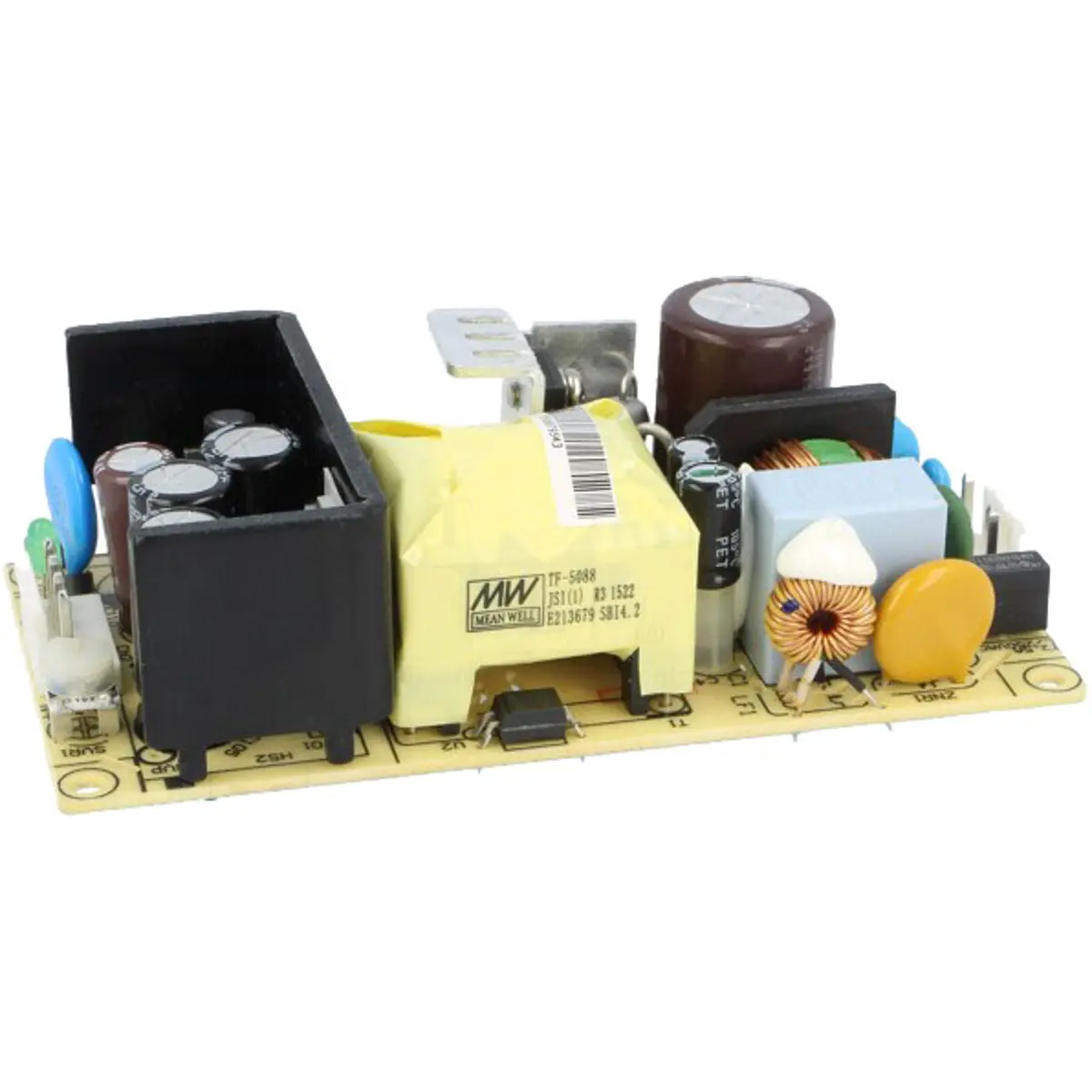

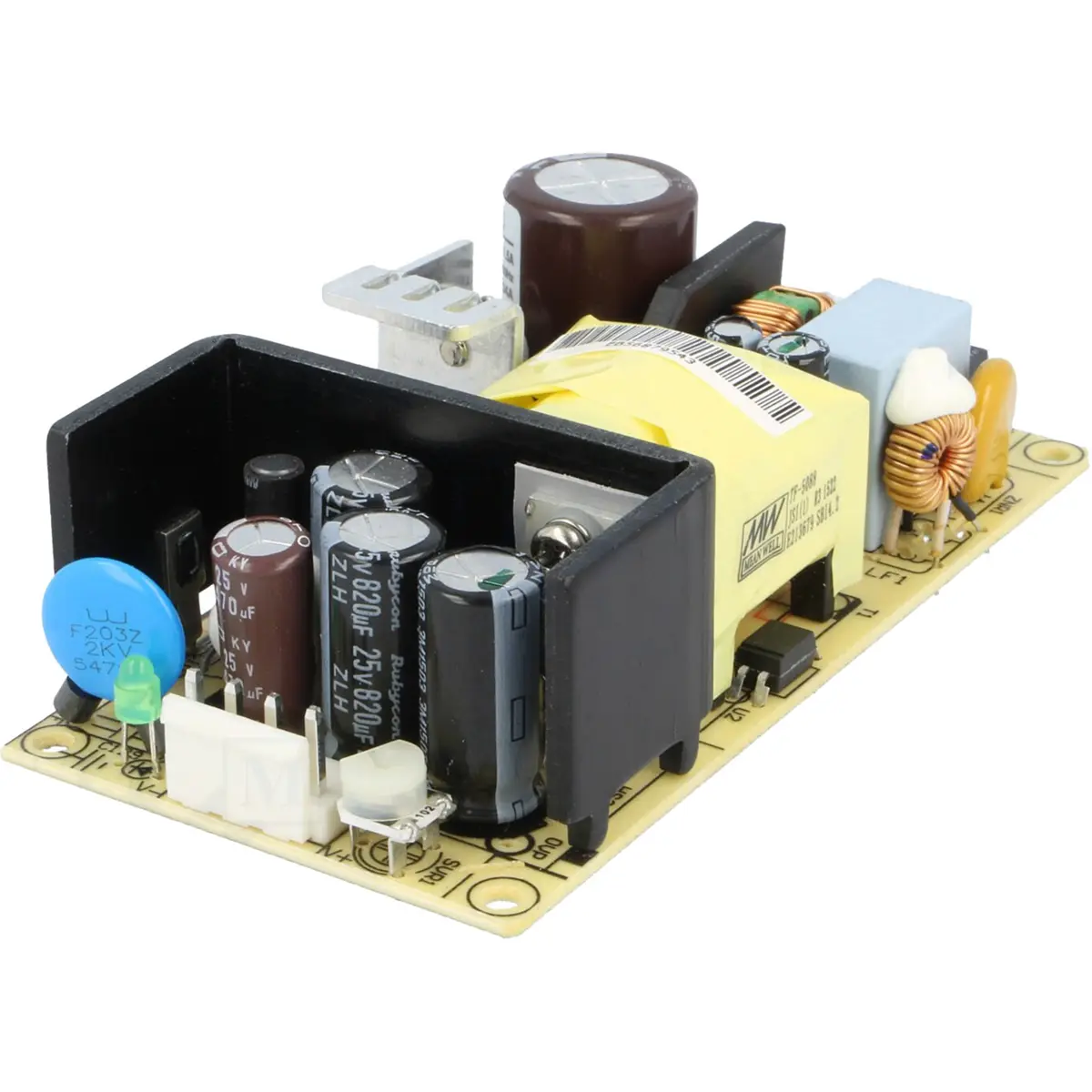

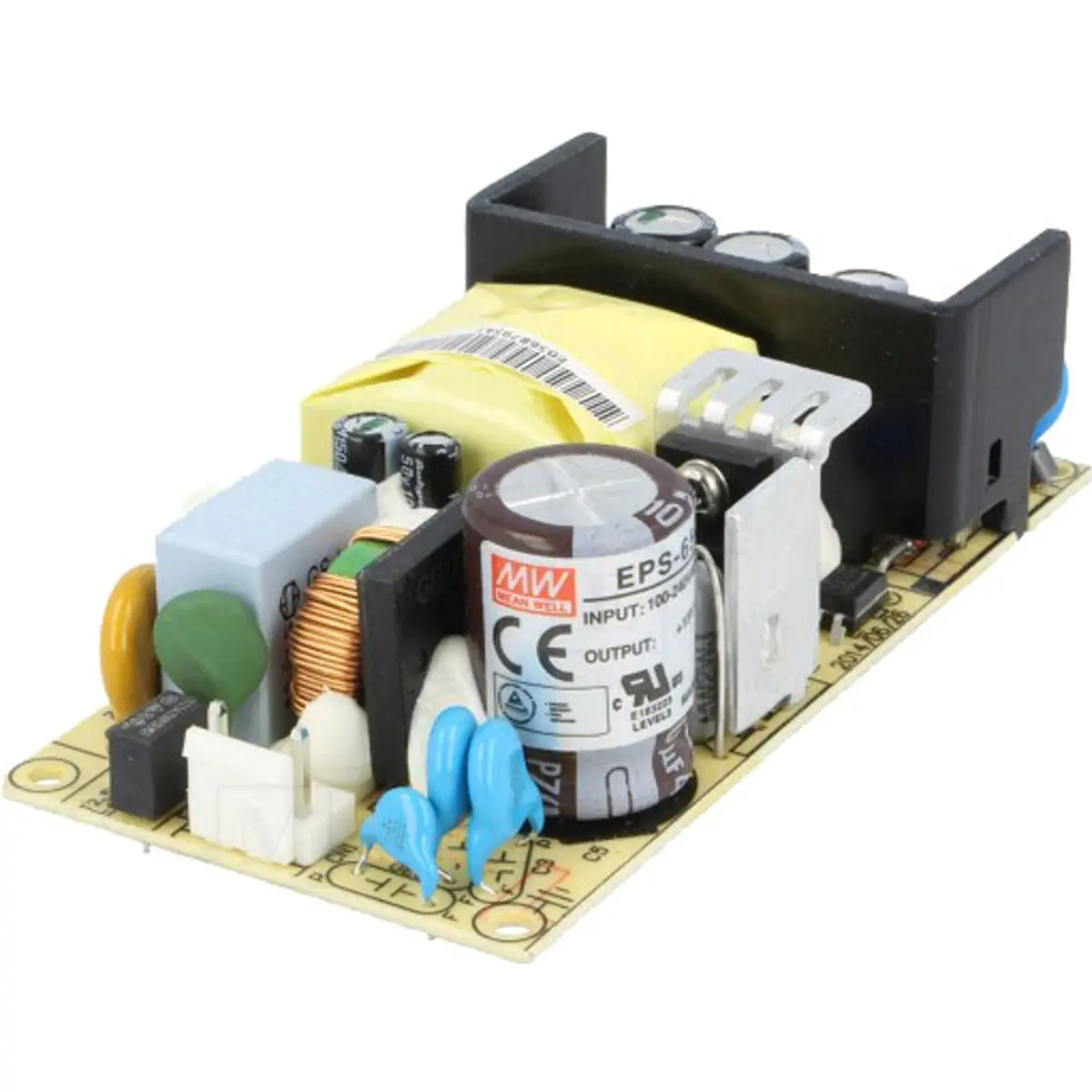

O MEAN WELL EPS-65-15 é uma fonte de alimentação comutada de 65 W em formato open-frame, concebido para integração direta em equipamentos finais. Combina dimensões compactas, elevada eficiência e ampla gama de tensões de entrada, tornando-o uma solução fiável para aplicações industriais, de automação e eletrónica profissional que exigem alimentação estável a 15 V DC.
Este modelo integra proteções eletrónicas essenciais e utiliza ligações por conector JST de passo 3,96 mm, facilitando a instalação em sistemas compactos. A sua baixa potência consumida em vazio e a conformidade com normas internacionais de segurança e EMC reforçam a sua adequação a projetos exigentes.
PRINCIPAIS CARACTERÍSTICAS
◆ Alimentador de impulsos open-frame com potência nominal de 65,1 W
◆ Saída única estabilizada de 15 V DC
◆ Corrente de saída até 4,34 A
◆ Ampla gama de tensão de entrada AC e DC
◆ Elevada eficiência típica até 87%
◆ Consumo em vazio inferior a 0,3 W
◆ Proteções contra curto-circuito, sobrecarga e sobretensão
◆ Ligações por ficha raster JST de 3,96 mm
◆ Arrefecimento por convecção natural
◆ Concebido para instalação em equipamento final
ESPECIFICAÇÕES
• Alimentação de entrada
- Tensão AC: 85…264 V AC
- Tensão DC: 120…370 V DC
- Frequência: 47…63 Hz
• Saída
- Tensão nominal: 15 V DC
- Corrente nominal: 4,34 A
- Faixa de ajuste de tensão: 13,5…16,5 V DC
- Número de saídas: 1
- Potência nominal: 65,1 W
• Desempenho
- Eficiência típica: 87%
- Consumo em vazio: < 0,3 W
• Proteções
- Curto-circuito (SCP)
- Sobrecarga (OPP, modo hiccup com recuperação automática)
- Sobretensão (OVP, desligamento com rearme por religação)
• Ambiente
- Temperatura de funcionamento: -30…+70 °C (com derating)
- Humidade de funcionamento: 20…90 % RH, sem condensação
• Ligações
- Entrada AC: conector JST B3P-VH ou equivalente
- Saída DC: conector JST B4P-VH ou equivalente
- Passo dos conectores: 3,96 mm
• Segurança e conformidade
- Normas de segurança: EN / IEC 62368-1
- EMC: EN 55032 Classe B, EN 61000-3-2, EN 61000-3-3
• Características físicas
- Dimensões (C × L × A): 101,6 × 50,8 × 29 mm
- Tipo de construção: PCB open-frame
NOTAS
• Os parâmetros nominais são atingidos em plena carga.
• O alimentador destina-se exclusivamente à instalação em equipamento final.
• Estão disponíveis acessórios opcionais, como tampa metálica e suporte em L (não incluídos).
