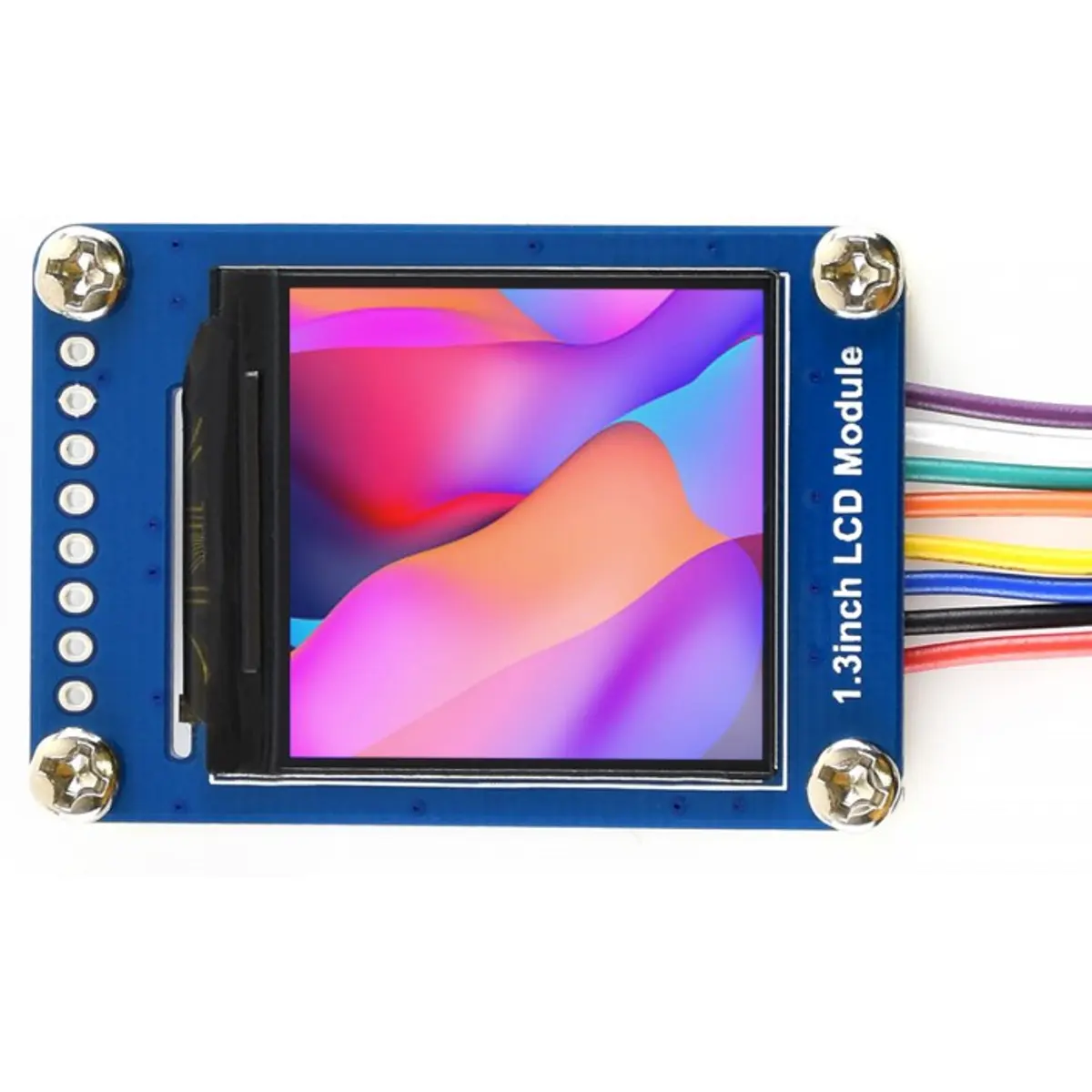

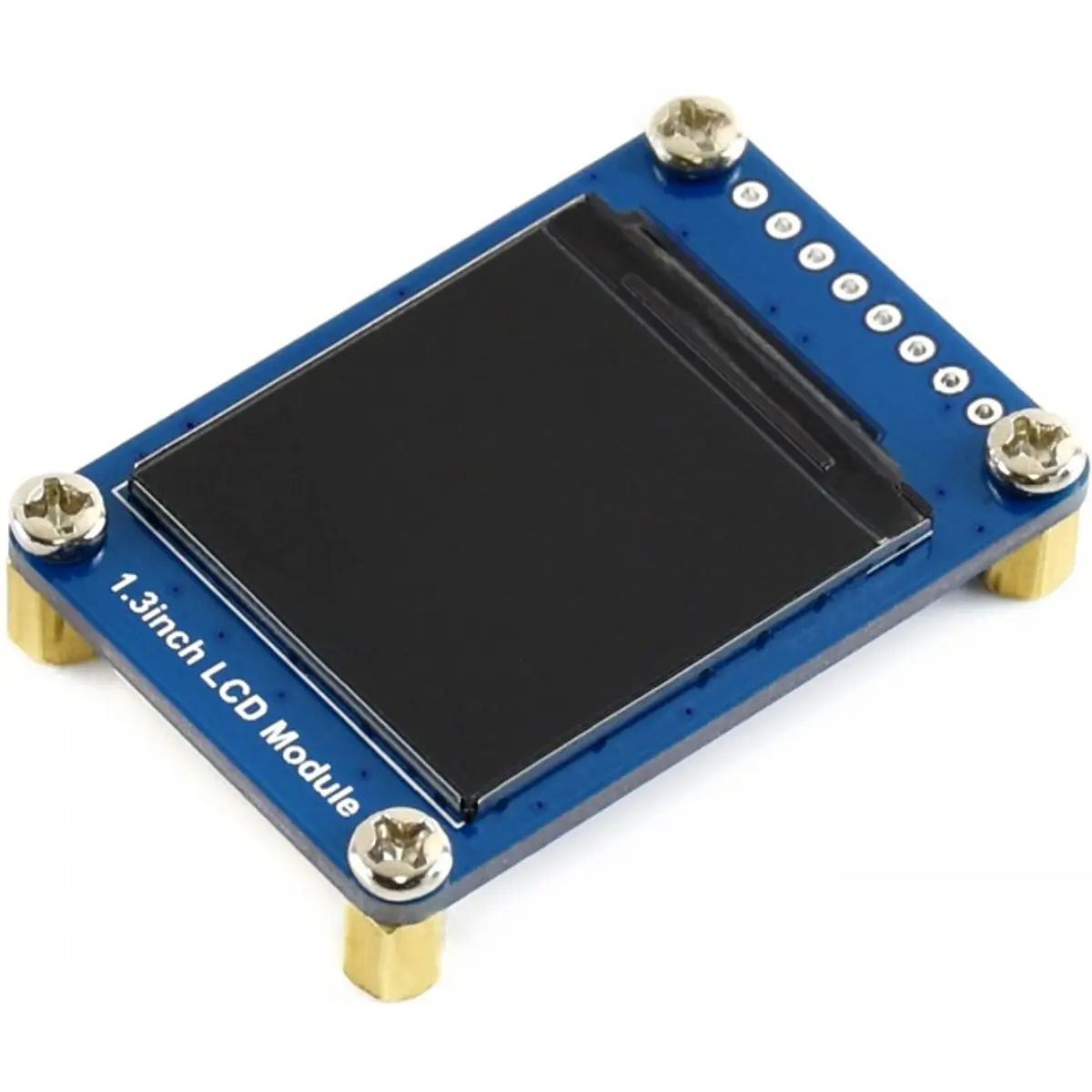

Módulo LCD Waveshare de 1.3" con pantalla IPS de alta definición, resolución de 240×240 píxeles y reproducción de 65K colores, ideal para proyectos compactos con microcontroladores y ordenadores de placa única. La interfaz SPI de 4 hilos permite una integración eficiente, utilizando pocos GPIO, con soporte para plataformas como Raspberry Pi, Arduino y STM32.
PRINCIPALES CARACTERÍSTICAS
◆ Pantalla IPS de 1.3" con excelente ángulo de visión y buena reproducción de colores
◆ Resolución HD de 240×240 píxeles para una presentación nítida de texto, gráficos e interfaces
◆ Controlador ST7789 integrado, adecuado para aplicaciones gráficas compactas
◆ Comunicación mediante interfaz SPI de 4 hilos, reduciendo el número de GPIO necesarios
◆ Compatible con niveles de alimentación de 3.3V y 5V
◆ Retroiluminación LED integrada
◆ Soporte para 65K colores en formato RGB
◆ Ofrece recursos de desarrollo y ejemplos para Raspberry Pi, Arduino y STM32

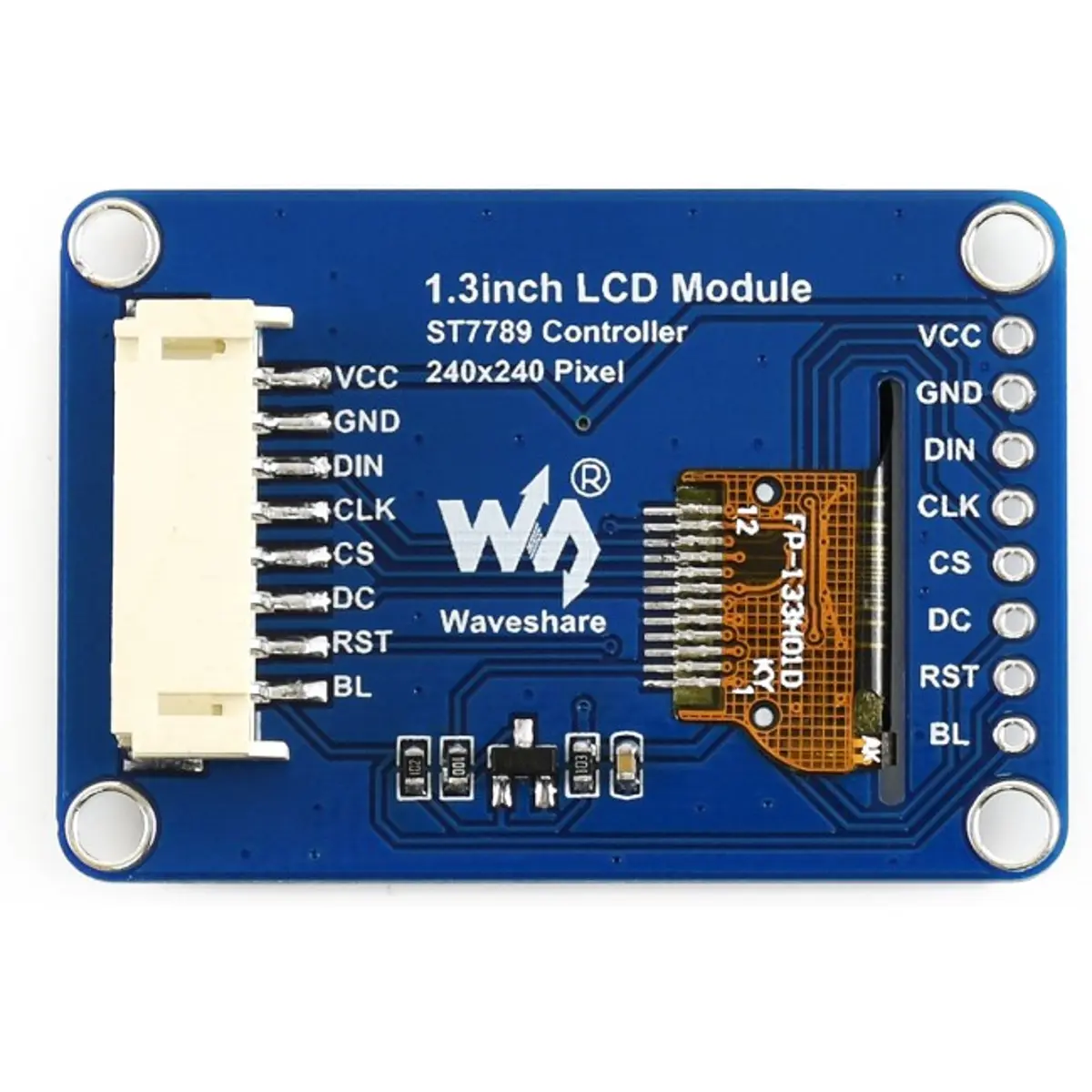

◆ Conexión mediante conector PH2.0 de 8 pines
ESPECIFICACIONES
• Marca: Waveshare
• SKU: 15867
• Referencia del fabricante: 1.3inch LCD Module
• Tipo de producto: Módulo de pantalla LCD IPS
• Tamaño de la pantalla: 1.3"
• Proporción: 1:1
• Tipo de LCD: IPS
• Controlador: ST7789 / ST7789VW
• Interfaz: SPI de 4 hilos
• Colores: RGB, 65K colores
• Resolución: 240×240 píxeles
• Área de visualización: 23.40×23.40 mm
• Tamaño de píxel: 0.0975×0.0975 mm
• Retroiluminación: LED
• Tensión de funcionamiento: 3.3V / 5V
• Formatos de color compatibles con el controlador:
- RGB444: 12 bits
- RGB565: 16 bits
- RGB666: 18 bits
• Formato de color usado en los ejemplos: RGB565
• Interfaz de conexión:
- Conector PH2.0 de 8 pines
- Conexión mediante pines/header compatible, según el cableado definido

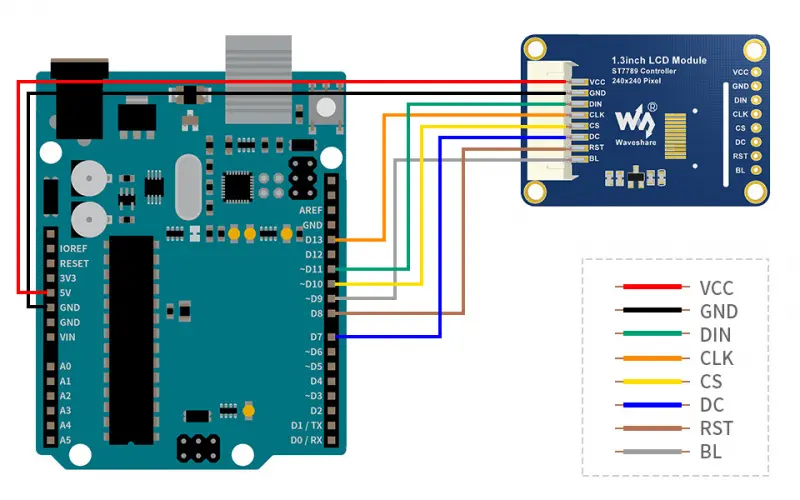

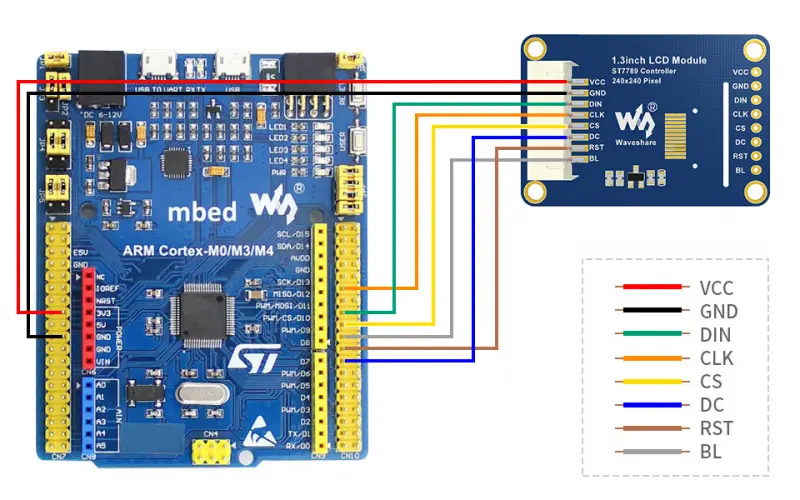

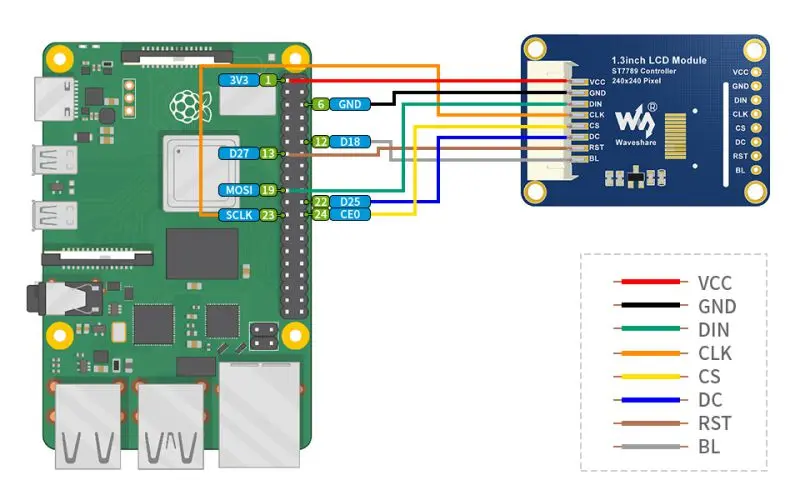

• Plataformas con ejemplos disponibles:
- Raspberry Pi
- Arduino
- STM32

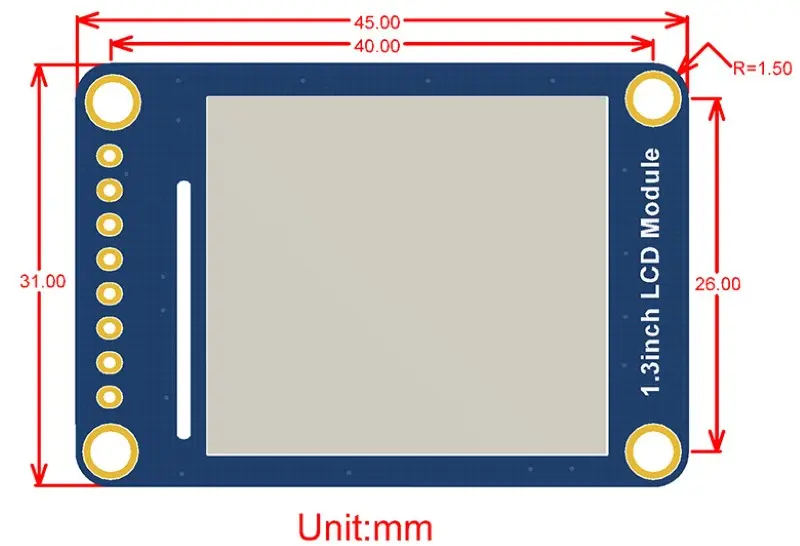

• Dimensiones: 45.0×31.0 mm
NOTAS
◆ La tensión de alimentación y la tensión lógica deben ser coherentes; de lo contrario, el módulo podría no funcionar correctamente.
◆ Esta pantalla utiliza comunicación SPI de 4 hilos, sin línea de datos del periférico para el controlador principal, ya que el módulo es solo de visualización.
◆ El pin RESX corresponde al reset y debe estar a nivel bajo durante la alimentación inicial del módulo, pasando después a nivel alto.
◆ El pin CSX se utiliza para la selección del dispositivo; cuando CS está a nivel bajo, el módulo queda activo.
◆ El pin D/CX define si la transmisión corresponde a comando o datos: DC = 0 para comandos y DC = 1 para datos.
◆ El pin SDA funciona como MOSI de la interfaz SPI y el pin SCL funciona como SCLK.
◆ El modo SPI0 es el modo que se utiliza habitualmente, con CPOL = 0 y CPHA = 0.
