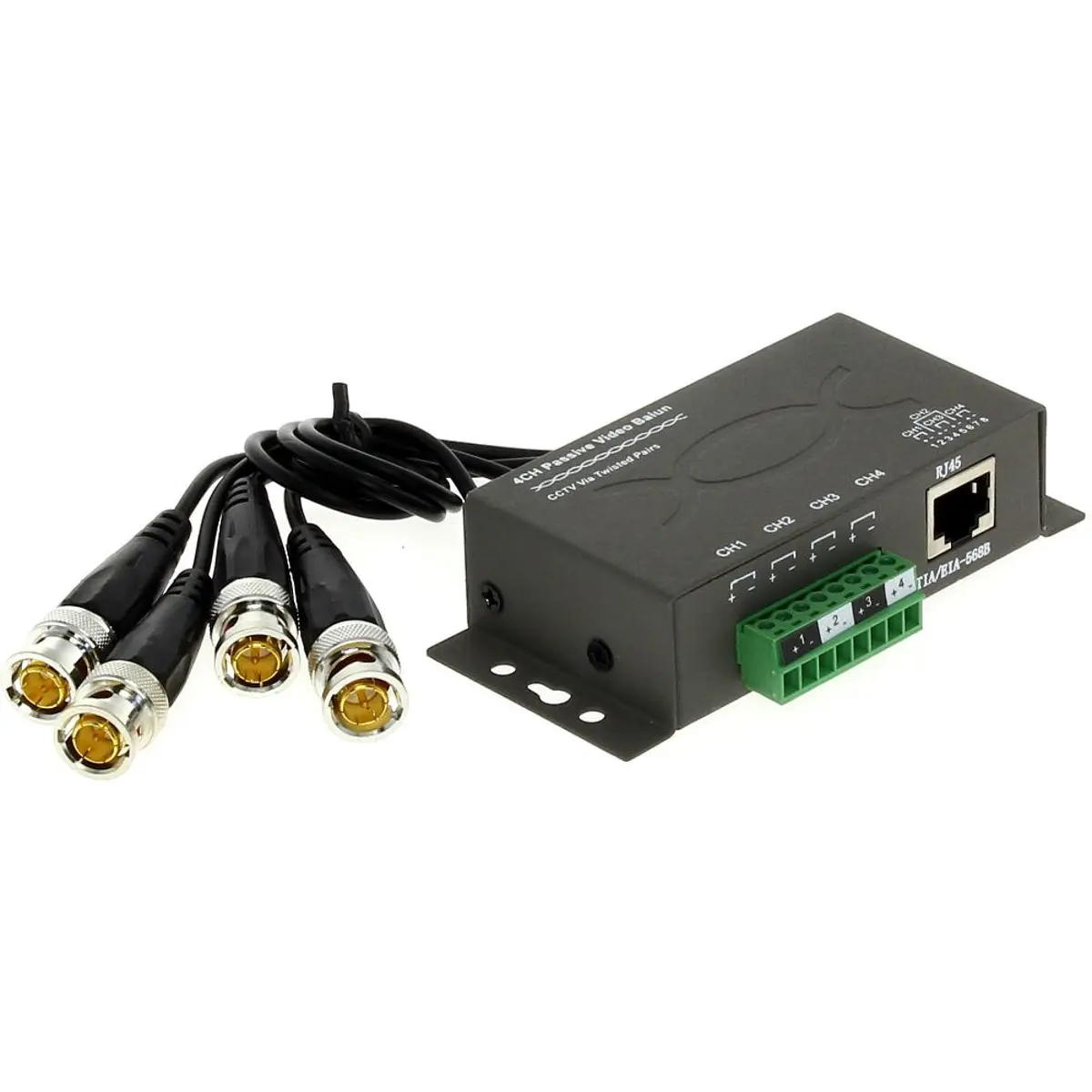

Este dispositivo foi concebido para a transmissão do sinal de vídeo através de um cabo de par trançado. O dispositivo adapta a impedância do cabo coaxial 75Ohm para a impedância do cabo simétrico, permitindo a transmissão do sinal de vídeo a uma distância de até 400m (cabo de par trançado da categoria 5) e elimina as interferências assimétricas. Preste atenção à correcta ligação dos terminais (+) e (-). A ligação inversa irá causar a distorção da imagem.
Características:
- Padrão: AHD, PAL, SECAM, NTSC
- Tipo de dispositivo: passivo
- Número de canais: 4 un. vídeo
- Alcance de transmissão de vídeo: max. 400m UTP da cat. 5e
- Tensão de en/sa 75Ohm (CVBS): 1Vpp
- Perdas de inserção: - 0.5dB / 5MHz
- Largura de banda de vídeo: 0..24MHz
- CMRR (dB / 5MHz): 60dB
- Impedância do conector coaxial: 75Ohm
- Impedância de conector simétrico: 100Ohm
- Isolamento entre entradas: >-50dB
- Tipo de conector coaxial: 4x BNC
- Tipo de conector simétrico: terminais de parafusos / RJ45 (8 pinos, 4 pares)
- Temperatura de funcionamento: -10..70ºC
- Humidade relativa: <95%
Dimensões: 105x58x25mm
Peso: 175g
Exemplo de aplicação:
Sequência de cablagem no conector RJ-45. A sequência de cablagem no conector é compatível com o padrão T568B:
1) Branco/Laranja - sinal (+) da câmara nº 1
2) Laranja - sinal (-) da câmara nº 1
3) branco/verde - sinal (+) da câmara nº 2
4) azul - sinal (-) da câmara nº 3
5) branco/azul - sinal (+) da câmara nº 3
6) verde - sinal (-) da câmara nº 2
7) branco/marrom - sinal (+) da câmara nº 4
8) marrom - sinal (-) da câmara nº 4
A) Câmara 1
B) Câmara 2
C) Câmara 3
D) Câmara 4
Resposta de frequência-amplitude - 2 transformadores brevemente curto-circuitados (RF PWR OUT = 0 dBm):
