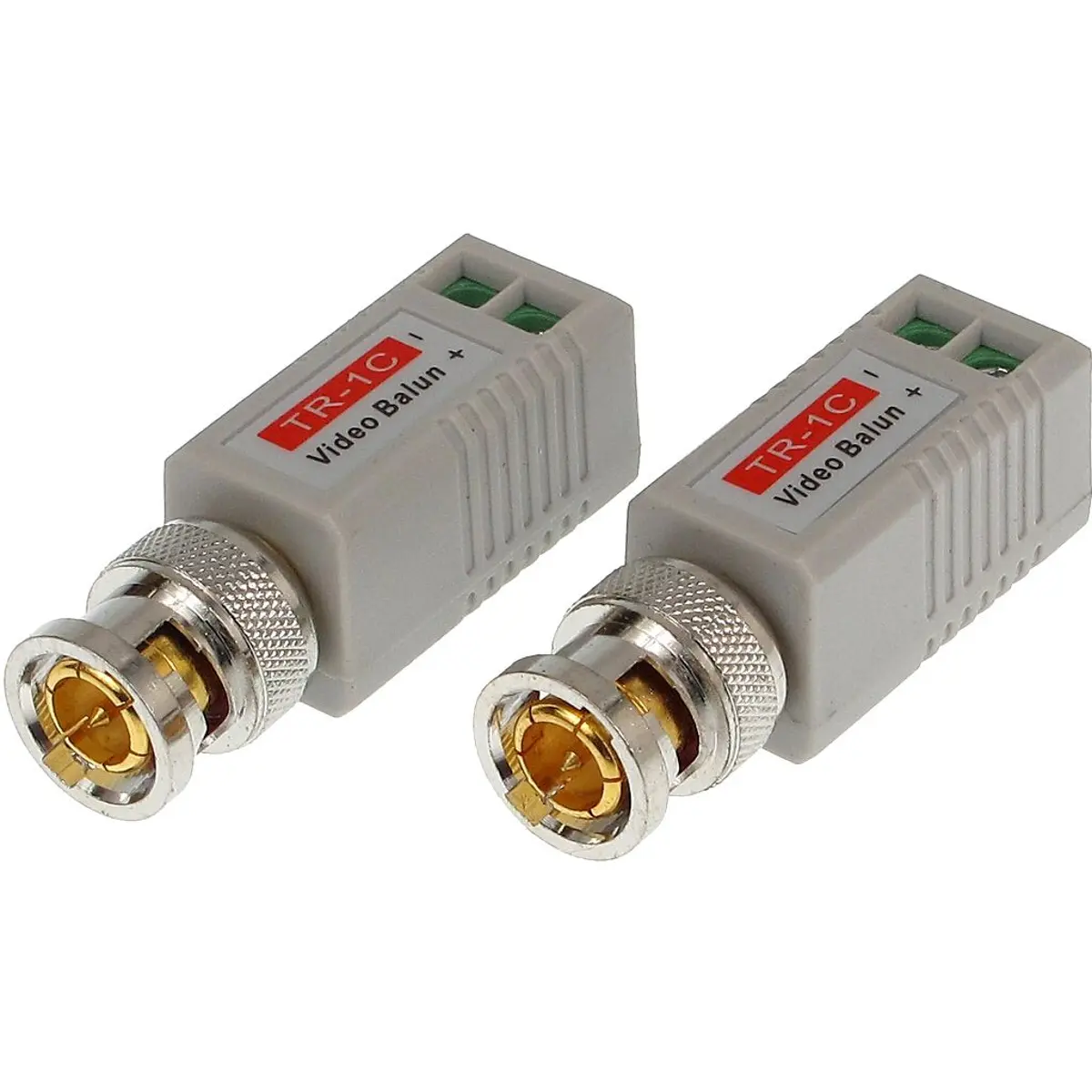

Transmissor de vídeo passivo BNC via UTP - 2 terminais de parafuso (par)

Este dispositivo foi concebido para a transmissão do sinal de vídeo através de um cabo de par trançado. O dispositivo adapta a impedância do cabo coaxial 75Ohm para a impedância do cabo simétrico, permitindo a transmissão do sinal de vídeo a uma distância de até 400m (cabo de par trançado da categoria 5) e elimina as interferências assimétricas.
Preste atenção à correcta ligação dos terminais (+) e (-). A ligação inversa irá causar a distorção da imagem.

Características:
- Padrão: HD-CVI, AHD, PAL, SECAM, NTSC
- Tipo de dispositivo: passivo
- Número de canais: 1
- Alcance de transmissão de vídeo: 400m UTP da cat. 5e
- Tensão de en/sa 75Ohm (CVBS): 1Vpp
- Perdas de inserção: -0.5dB / 5MHz
- Largura de banda de vídeo: 0..50MHz (-3dB)
- CMRR (dB / 5MHz): 50dB
- Impedância do conector coaxial: 75Ohm
- Impedância de conector simétrico: 100Ohm
- Tipo de conector coaxial: BNC Conector recto
- Tipo de conector simétrico: Terminais de cabo
- Temperatura de operação: -10..55°C
- Humidade relativa do ambiente admissível: <95%

Dimensões: 47x16x15mm
Peso: 12g

Diagrama de conexões:

1) Câmara
2) Monitor
3) Cabo de par trançado (1 par)



Resposta de frequência-amplitude - 2 transformadores brevemente curto-circuitados (RF PWR OUT = 0 dBm):
