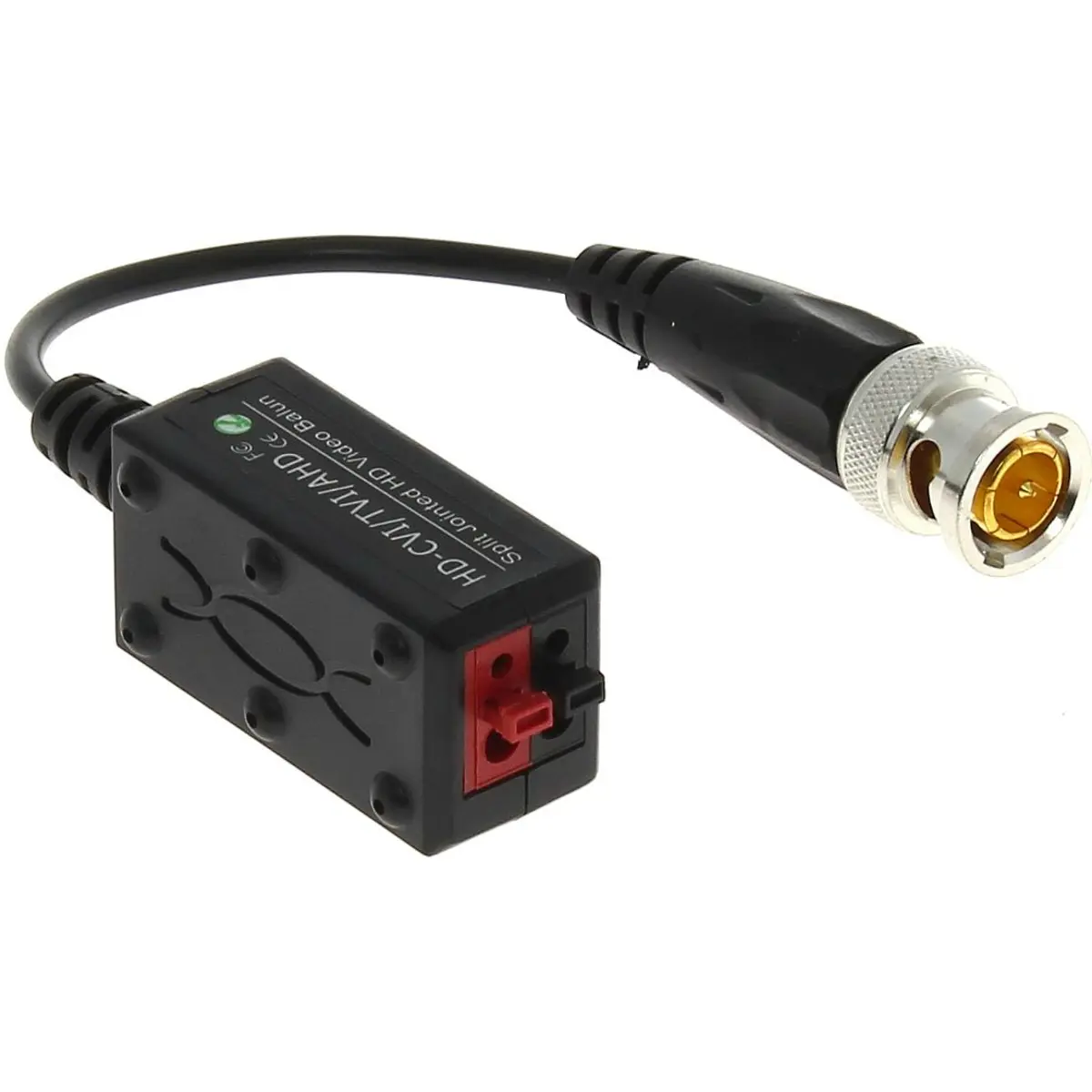

Transmissor de vídeo passivo BNC via UTP - de mola (par)

~Este dispositivo foi concebido para a transmissão do sinal de vídeo através de um cabo de par trançado. O dispositivo adapta a impedância do cabo coaxial 75 Ω para a impedância do cabo simétrico, permitindo a transmissão do sinal de vídeo a uma distância de até 150m (cabo de par trançado da categoria 5) e elimina as interferências assimétricas. Preste atenção à correcta ligação dos terminais (+) e (-). A ligação inversa irá causar a distorção da imagem.

Características:
- Padrão: AHD, HD-CVI, HD-TVI, PAL, NTSC
- Tipo de dispositivo: passivo
- Número de canais: 1
- Alcance de transmissão de vídeo: 150m/Full HD 1080p - UTP da cat. 5e / 400m/PAL/NTSC - UTP da cat. 5e
- Perdas de inserção: 0.5dB
- Largura de banda de vídeo: 0..90MHz (-3dB)
- CMRR (dB / 5MHz): 60dB
- Impedância do conector coaxial: 75Ohm
- Impedância de conector simétrico: 100Ohm
- Tipo de conector coaxial: BNC Conector com cabo
- Tipo de conector simétrico: Bornes à mola
- Temperatura de operação: -10..70°C
- Humidade relativa do ambiente admissível: <95%

Dimensões: 42x17.7x20mm
Peso: 24g



Diagrama de conexões:

1) Câmara
2) Monitor
3) Cabo de par trançado (1 par)
