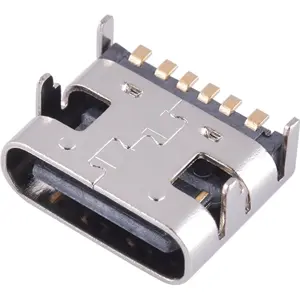

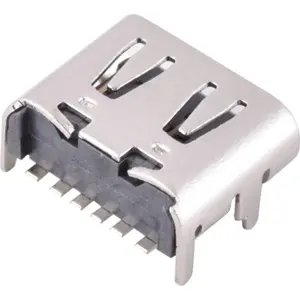

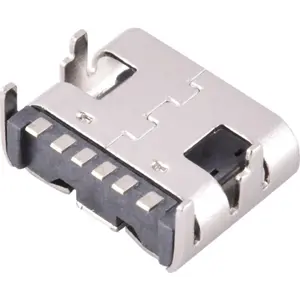

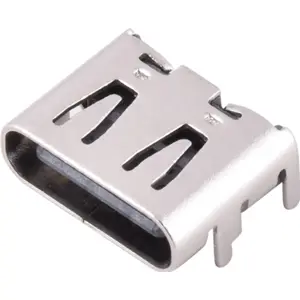

Este conector USB 3.1 Type-C hembra de 6 pines es un componente de montaje en superficie (SMD) de alta calidad, equipado con 4 patas de fijación metálicas; este zócalo garantiza una estabilidad mecánica superior en la placa de circuito impreso (PCB), evitando daños causados por el uso frecuente y por la inserción de cables.
PRINCIPALES CARACTERÍSTICAS
- Tipo de conector: Tipo C
- Número de pines: 6
- Terminales: PCB
- Tipo: USB Tipo-C
- Material: Cobre
- Número de puertos: 1
- Género: Hembra
- Instalación: USB
- Aplicación: PCB
ESPECIFICACIONES
- Pines: 6P
- Características eléctricas:
- Corriente nominal: 3A
- Corriente nominal (VBUS): 3A
- Tensión nominal: 30V AC/DC máximo
- Resistencia de aislamiento: 100MΩ mínimo
- Resistencia de contacto: 50mΩ máximo
- Características mecánicas y materiales:
- Moldado interno: LCP 94V-0 Negro
- Durabilidad: 10000 ciclos
- Temperatura:
- Temperatura de funcionamiento: -40℃ a +85℃
- Temperatura ambiente: -55°C a +85°C
CONTENIDO DEL PAQUETE
- Conector hembra USB Tipo-C SMD de 6 pines ×1
Notas
• Refuerzo de soldadura: Para garantizar la longevidad del componente, asegúrate de que las 4 patas de fijación estén bien soldadas a los orificios de soporte de la PCB. Esto evita que la fuerza de inserción del cable arranque los pines de señal SMD.
• Limitación de pines: Este modelo de 6 pines está enfocado principalmente a alimentación y carga básica. No admite protocolos de datos USB 3.0/3.1 de alta velocidad ni salida de vídeo, debido a la ausencia de los pines de datos diferenciales completos.
• Proceso de soldadura SMT: Debido al tamaño reducido de los pines, se recomienda el uso de pasta de soldar y aire caliente o un soldador de punta de aguja para evitar puentes de soldadura entre los contactos.
• Polaridad y configuración: Comprueba siempre el mapeo de los pines (VBUS y GND) antes de alimentar el circuito, asegurándote de que la resistencia de configuración necesaria para el protocolo USB-C esté presente en el diseño de tu PCB.
