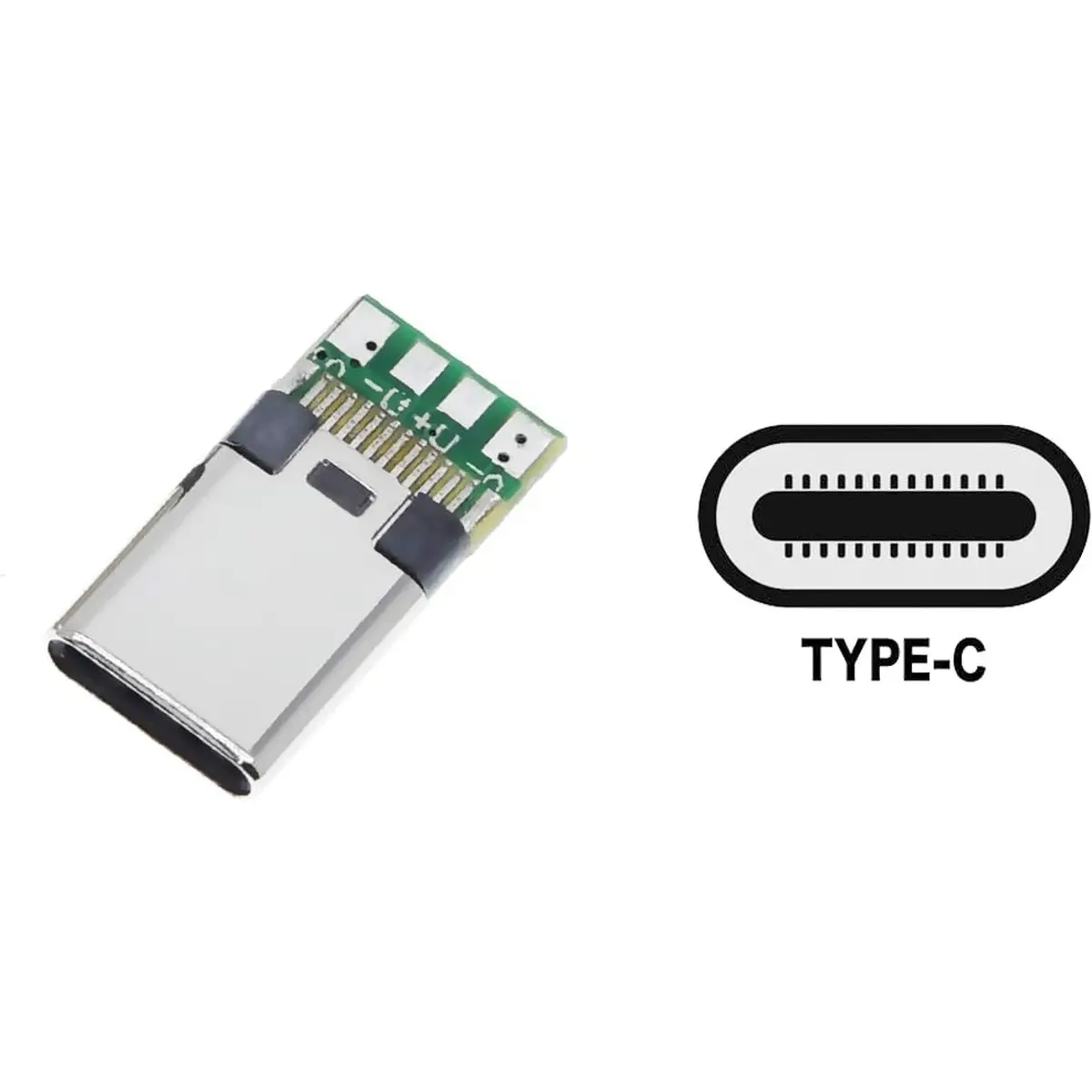

Este conector USB Type-C macho con placa de circuito (PCB) integrada es la solución ideal para quien necesite crear cables personalizados o realizar reparaciones rápidas en dispositivos USB-C.
ESPECIFICACIONES
• Parámetros de Interfaz
- Tipo de Conector
· USB Type-C Macho (DIY)
- Configuración de Salida
· 4 Puntos de soldadura (V+, D-, D+, G)
• Parámetros Físicos
- Material de la Carcasa
· Metal con aislamiento interno en polímero
- Tipo de PCB
· FR-4 de doble cara con componentes de protección
• Funcionalidades Técnicas
- Soporte de Corriente
· Hasta 3A (dependiendo del cable utilizado)
- Compatibilidad
· USB 2.0 (Datos y Carga)
NOTAS
• Pinout de Salida: Los pads están identificados en la placa. Generalmente:
- G: GND (Tierra/Cable Negro)
- V: VBUS (Alimentación +5V/Cable Rojo)
- D- y D+: Datos (Cables Blanco y Verde)
• Alivio de Tensión: Como los cables se sueldan directamente a la placa, cualquier tirón puede arrancar los pads. Se recomienda encarecidamente rellenar la zona de soldadura con cola caliente o usar una manga termorretráctil que cubra parte del conector y del cable para dar estabilidad mecánica.
• Cortocircuito: Garantiza que los cables soldados no toquen la carcasa metálica externa del conector. Un cortocircuito entre el V+ y la carcasa puede dañar el puerto USB de tu ordenador o el cargador.
• Resistencia Interna: Este modelo ya incluye la resistencia de configuración necesaria (visible en la parte verde de la placa). Esto permite que los cables "C para C" funcionen correctamente para cargar tu dispositivo.
