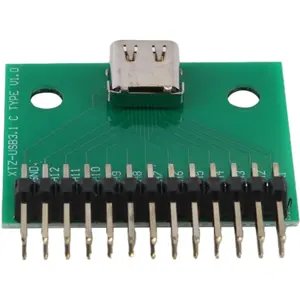

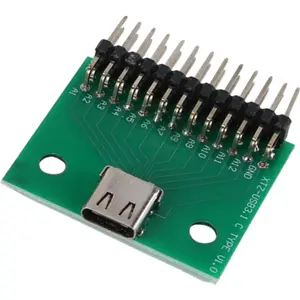

Esta placa de prueba USB Type-C hembra de doble cara es una herramienta esencial para el diagnóstico, la prueba y la creación de prototipos de interfaces USB-C de alto rendimiento.
Diseñada con una configuración de 24 pines, permite el acceso total a todas las líneas de señal del conector, incluidos los datos de alta velocidad y la entrega de potencia (Power Delivery).
Su construcción de doble cara con pines de salida dispuestos de forma clara facilita la medición con multímetros u osciloscopios, lo que la convierte en ideal para ingenieros y técnicos que necesitan validar la integridad de las señales y la conformidad de cables y dispositivos USB Type-C.
ESPECIFICACIONES
• Parámetros de la interfaz
- Tipo de conector
· USB Type-C hembra (Socket)
- Configuración de pines
· 24 pines (Full Pinout)

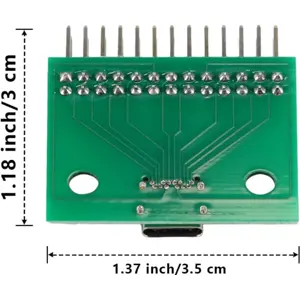

• Parámetros físicos
- Tipo de placa
· Placa de prueba "Breakout" de doble cara
- Distancia entre pines
· Paso estándar para la integración en circuitos
• Rendimiento y materiales
- Material de base
· Fibra de vidrio FR-4
- Funcionalidades técnicas
· Soporte para USB 3.1, PD y transmisión de datos de alta velocidad
NOTAS
◆ Mapeo de 24 pines: Debido a la alta densidad de pines, hay que tener extremo cuidado al realizar mediciones o soldaduras para evitar cortocircuitos entre contactos adyacentes, ya que esto puede dañar el equipo de prueba o el dispositivo conectado.
◆ Soporte Power Delivery (PD): Esta placa permite el paso de tensiones elevadas (hasta 20V en perfiles PD). Garantiza que los componentes conectados a los pines VBUS soporten la tensión negociada por el controlador USB-C.
◆ Reversibilidad: Al tratarse de una placa de doble cara diseñada para pruebas, comprueba siempre que la señal que estás midiendo corresponde al lado correcto de la placa, especialmente en las líneas CC (Configuration Channel) y diferenciales de datos.
◆ Estabilidad de señal: Para pruebas de datos de alta velocidad, utiliza cables de conexión lo más cortos posible desde la placa de prueba para minimizar la introducción de ruido y garantizar lecturas precisas.
