Ficha USB 2.0 Tipo A (Fêmea) de soldar para cabo

Este conjunto de conectores USB 2.0 Tipo A (Fêmea) de três peças foi desenvolvido para a criação de portas de interface personalizadas ou reparação de entradas USB em diversos equipamentos.

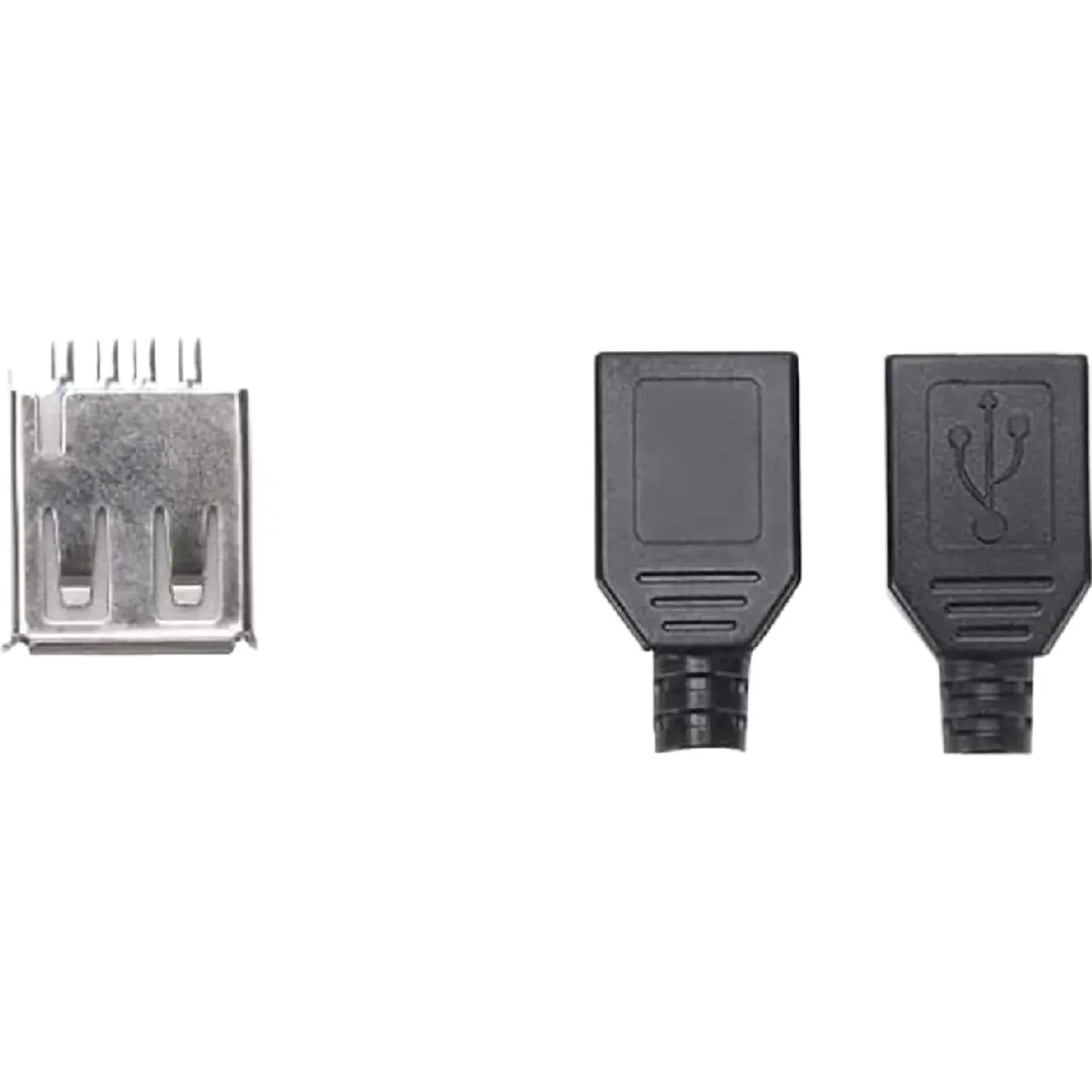

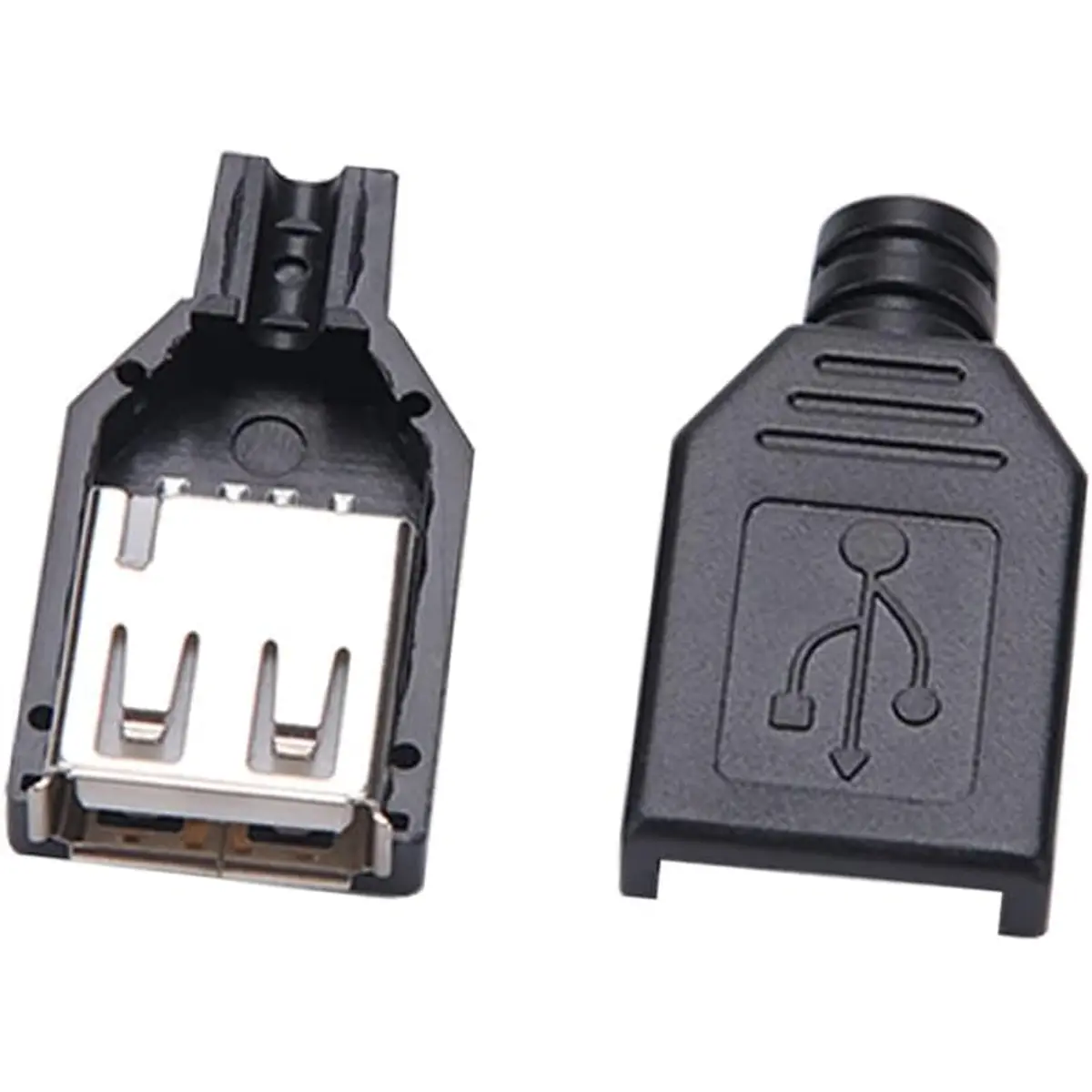

O kit inclui o conector fêmea de 4 pinos para soldadura, uma estrutura metálica de suporte e uma capa plástica protetora, permitindo uma montagem robusta.

ESPECIFICAÇÕES

• Parâmetros de Interface
  - Tipo de Conector
    · USB 2.0 Tipo A Fêmea
  - Número de Pinos
    · 4 Pinos (VCC, D-, D+, GND)
• Materiais e Construção
  - Componentes do Kit
    · Ficha fêmea, estrutura metálica e capa plástica
  - Tipo de Ligação
    · Soldadura direta
• Desempenho
  - Compatibilidade
    · Padrão USB 2.0 de alta velocidade (High Speed)

CONTEÚDO DA EMBALAGEM

• Conjunto USB 2.0 Tipo A Fêmea (peças para soldar e capa)

NOTAS

• Inversão de Pinagem: Muita atenção ao soldar a versão fêmea, pois a ordem dos pinos é espelhada em relação à versão macho. Verifica sempre o diagrama de pinagem visto de frente para não trocar o VCC (+5V) com o GND (Terra), pode queimar qualquer dispositivo que fosse ligado a esta porta se houver erro na pinagem.

• Fixação Mecânica: Como esta ficha costuma receber o esforço de inserção de outros cabos, garante que a estrutura metálica está bem fixa e, se possível, utiliza cola quente ou resina no interior da capa após a soldadura para reforçar os fios.

• Isolamento de Terminais: Devido ao espaço reduzido dentro da capa plástica, é recomendado utilizar pequenos pedaços de manga termoretrátil em cada fio soldado para evitar que encostem na estrutura metálica ou uns nos outros.

• Verificação Pós-Soldadura: Antes de fechar a capa plástica definitiva, testa a continuidade e certifica-te de que não há resíduos de solda (pontes) entre os pinos adjacentes.
