Ficha USB 2.0 Tipo A (Macho) de soldar para cabo

Este conjunto de conectores USB 2.0 Tipo A (Macho) de três peças é a solução ideal para a reparação ou fabrico personalizado de cabos de dados e alimentação.

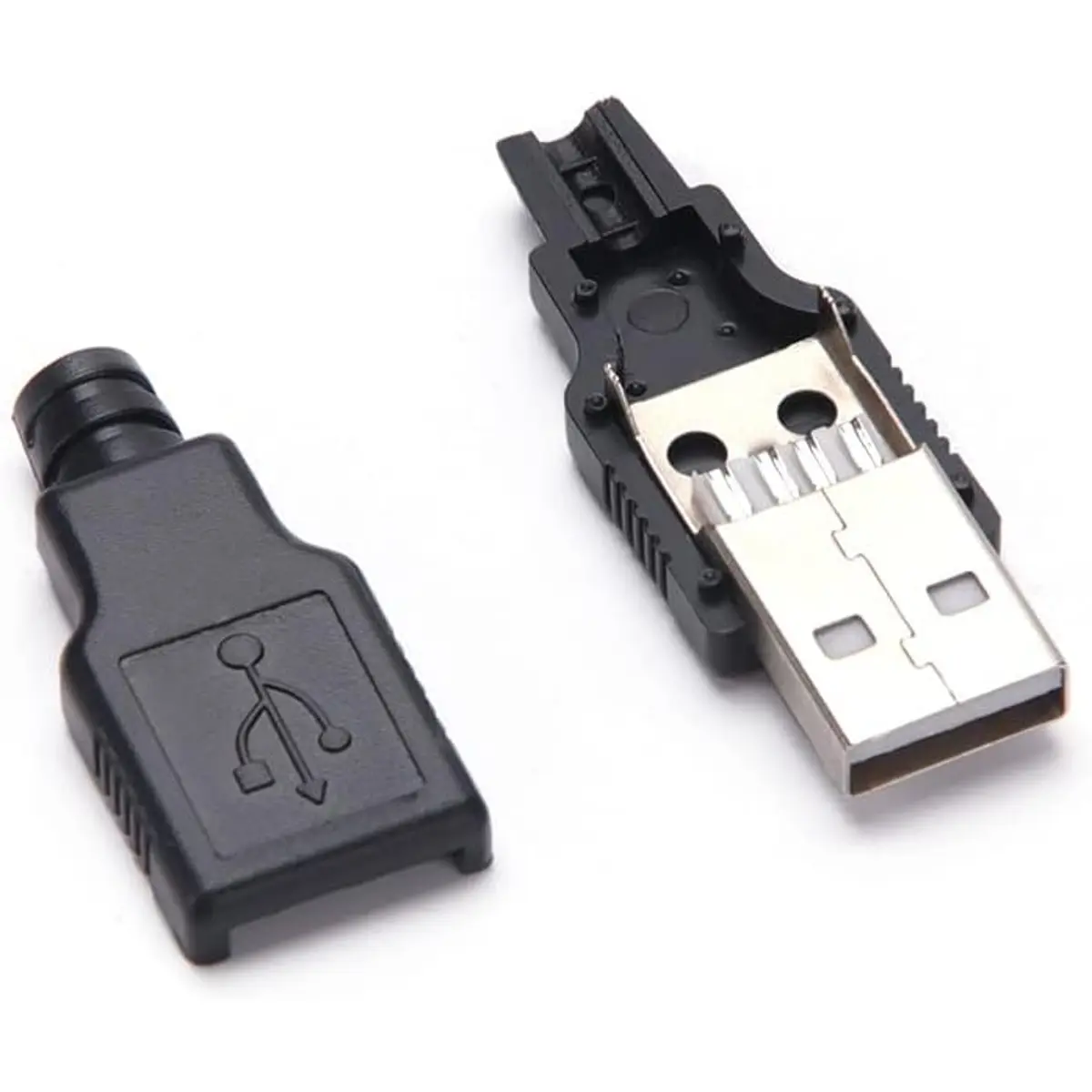

Composto pelo conector de 4 pinos para soldadura, uma estrutura metálica de suporte e uma capa plástica protetora, este kit garante uma montagem sólida.


ESPECIFICAÇÕES

• Parâmetros de Interface
  - Tipo de Conector
    · USB 2.0 Tipo A Macho
  - Número de Pinos
    · 4 Pinos (VCC, D-, D+, GND)
• Materiais e Construção
  - Componentes do Kit
    · Ficha de soldar, estrutura metálica e capa plástica
  - Tipo de Ligação
    · Soldadura direta ao cabo
• Desempenho
  - Compatibilidade de Protocolo
    · USB 2.0 (High Speed) e versões anteriores

NOTAS

• Pinagem Correta: Segue rigorosamente a ordem dos pinos (Pino 1: VCC/Vermelho; Pino 2: D-/Branco; Pino 3: D+/Verde; Pino 4: GND/Preto). Uma ligação invertida pode queimar instantaneamente o dispositivo ligado.

• Soldadura Precisa: Aplica uma pequena quantidade de solda nos terminais e na ponta do fio antes da união final. Evita aquecer excessivamente os pinos para não derreter o suporte plástico que os mantém alinhados.

• Montagem da Capa: Garante que os fios estão bem isolados entre si antes de fechar a estrutura metálica e encaixar a capa plástica. Recomenda-se o uso de manga termoretrátil no interior para um reforço extra contra puxões.

• Teste de Continuidade: Antes de ligar a ficha a um computador ou carregador, utiliza um multímetro para garantir que não existem curtos-circuitos entre os pinos, especialmente entre o VCC e o GND.
