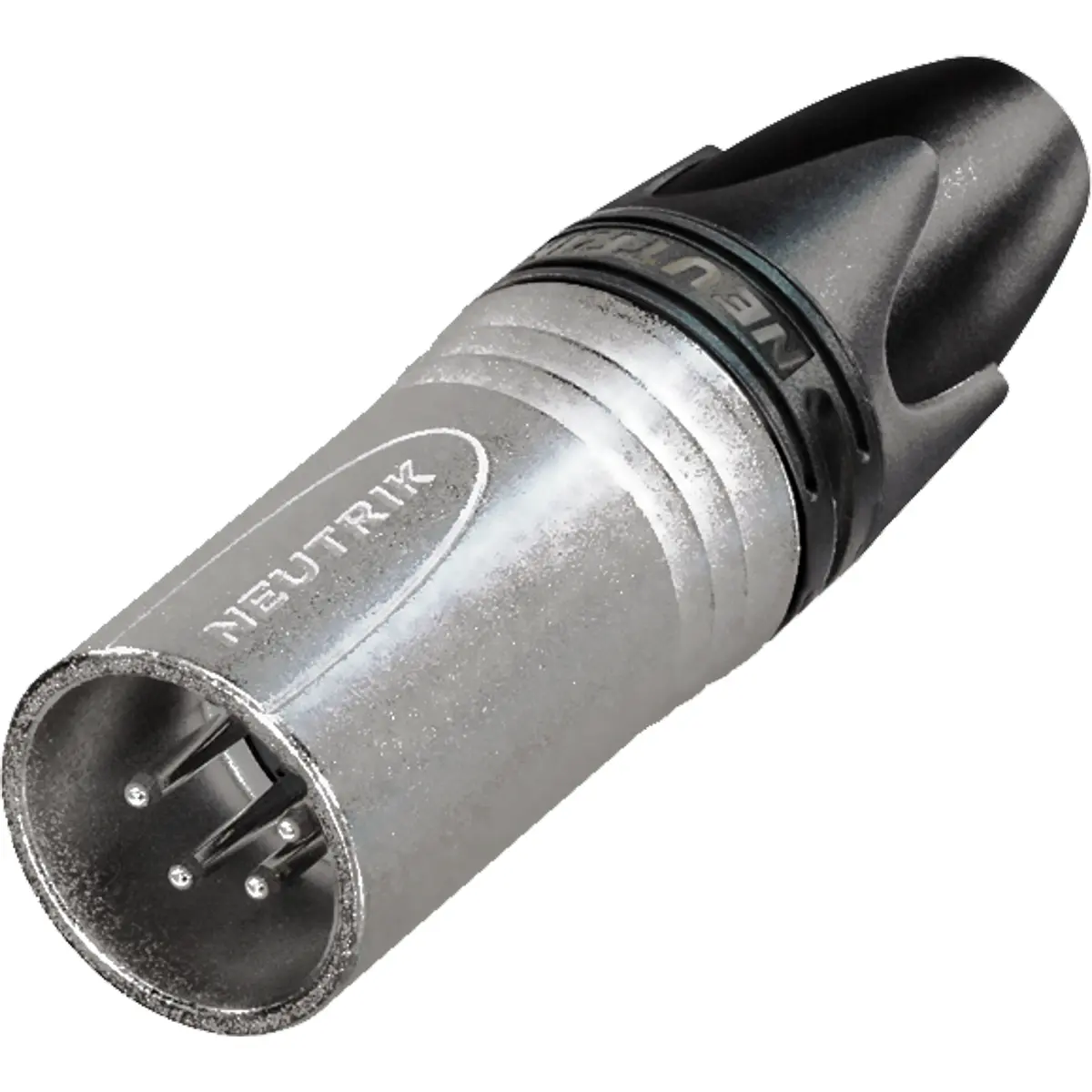

Neutrik NC4MXX - Ficha Cannon (XLR) 4 pinos macho para soldar em cabo

A próxima geração do padrão mundialmente aceito de conectores de cabo XLR. O sucessor da série X oferece vários novos recursos que o tornam mais confiável, mais fácil de montar e melhora a integridade do contato, bem como o alívio de tensão do cabo.

- Características
- Ref: NC4MXX
- Tipo de Conexão: XLR
- Género: Macho

- Elétrico
- Capacitância entre contatos: ≤ 7 pF
- Resistência de contato: ≤ 3 mΩ
- Resistência dielétrica: 1,5 kVdc
- Resistência de isolamento: > 10 GΩ (inicial)
- Corrente nominal por contato: 7,5 A
- Tensão nominal: < 50 V

- Mecânico
- Diâmetro externo do cabo: 3,5 - 8,0 mm
- Força de inserção: ≤ 20 N
- Força de remoção: ≤ 20 N
- Ciclos de acoplamento: > 1000
- Tamanho do fio: máximo 1,5 mm²
- Tamanho do fio: máximo 16 AWG
- Conexões: Contatos de solda
- Dispositivo de bloqueio: Trava

- Material
- Bota: Poliuretano
- Revestimento de contato: 2 µm Ag sobre 2 µm Ni
- Contatos: Latão (CuZn39Pb3)
- Inserção: Poliamida (PA66)
- Elemento de bloqueio: Zinco fundido (ZnAl4Cu1) / Ck 67 (mola)
- Carcaça: Zinco fundido (ZnAl4Cu1)
- Revestimento da carcaça: Níquel
- Alívio de tensão: Poliacetal (POM)

- Ambiental
- Inflamabilidade: UL 94 V-0
- Conformidade padrão: IEC 61076-2-103
- Índice de proteção: IP 40
- Soldabilidade: Conforme IEC 68-2-20
- Faixa de temperatura: -30 °C a +80 °C

Transferências

• Modelo 3D NC4MXX (STP)
• Desenho NC4MXX (PDF)
• Desenho NC4MXX (DXF)
• Instruções de montagem - Série XLR XX
• Certificado de Conformidade UL
• Certificado CB-SE-105656M1
• Guia do Produto - Seção XLR
