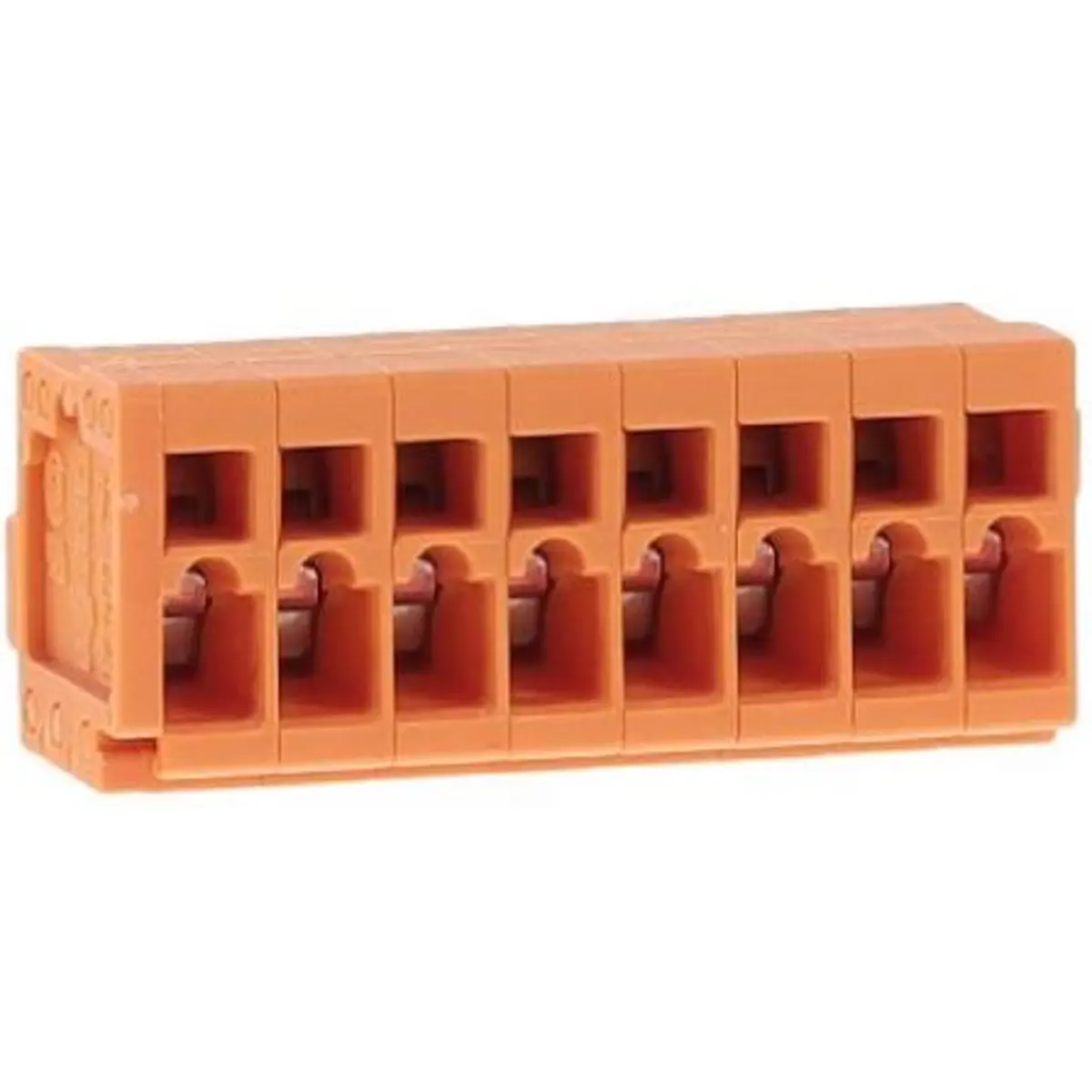

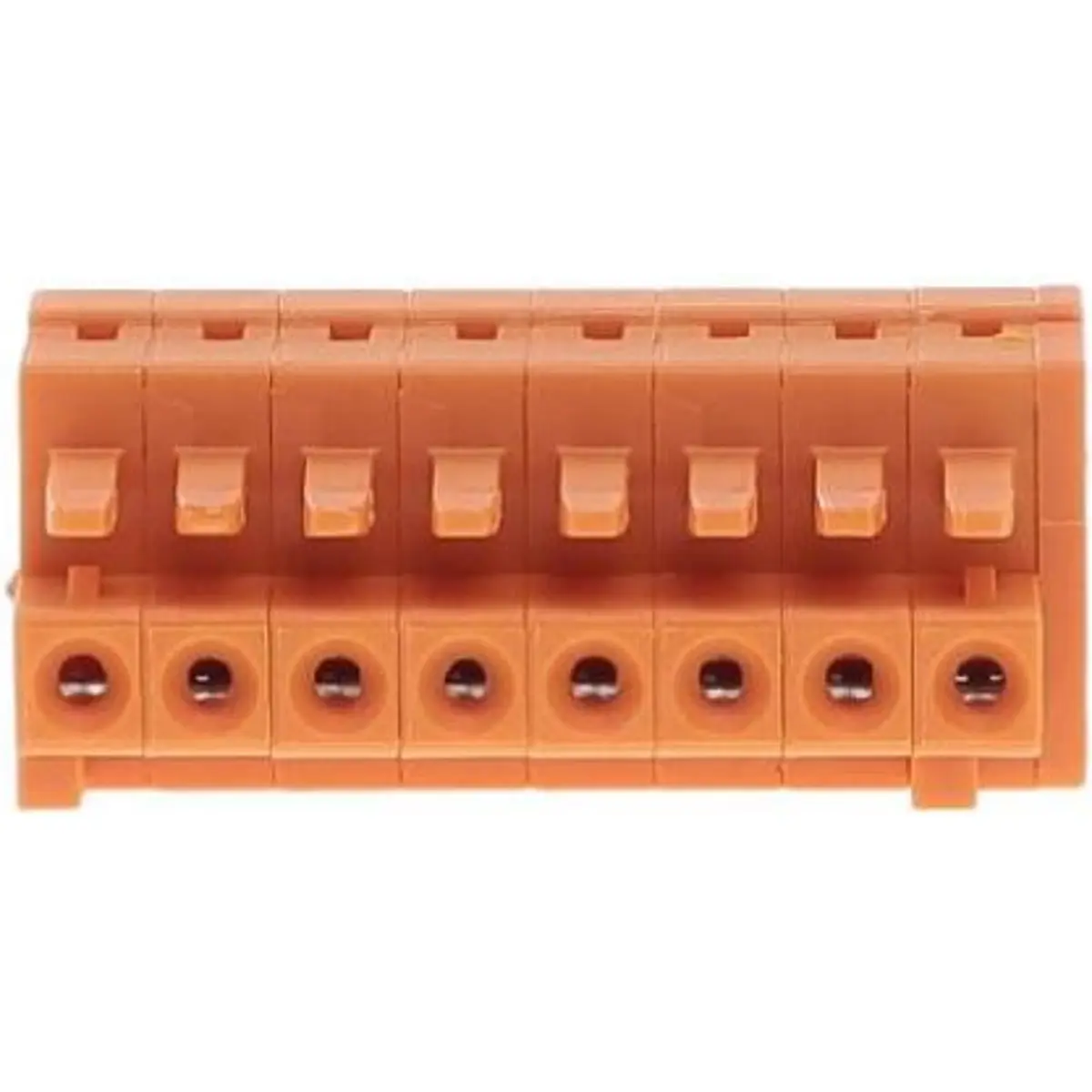

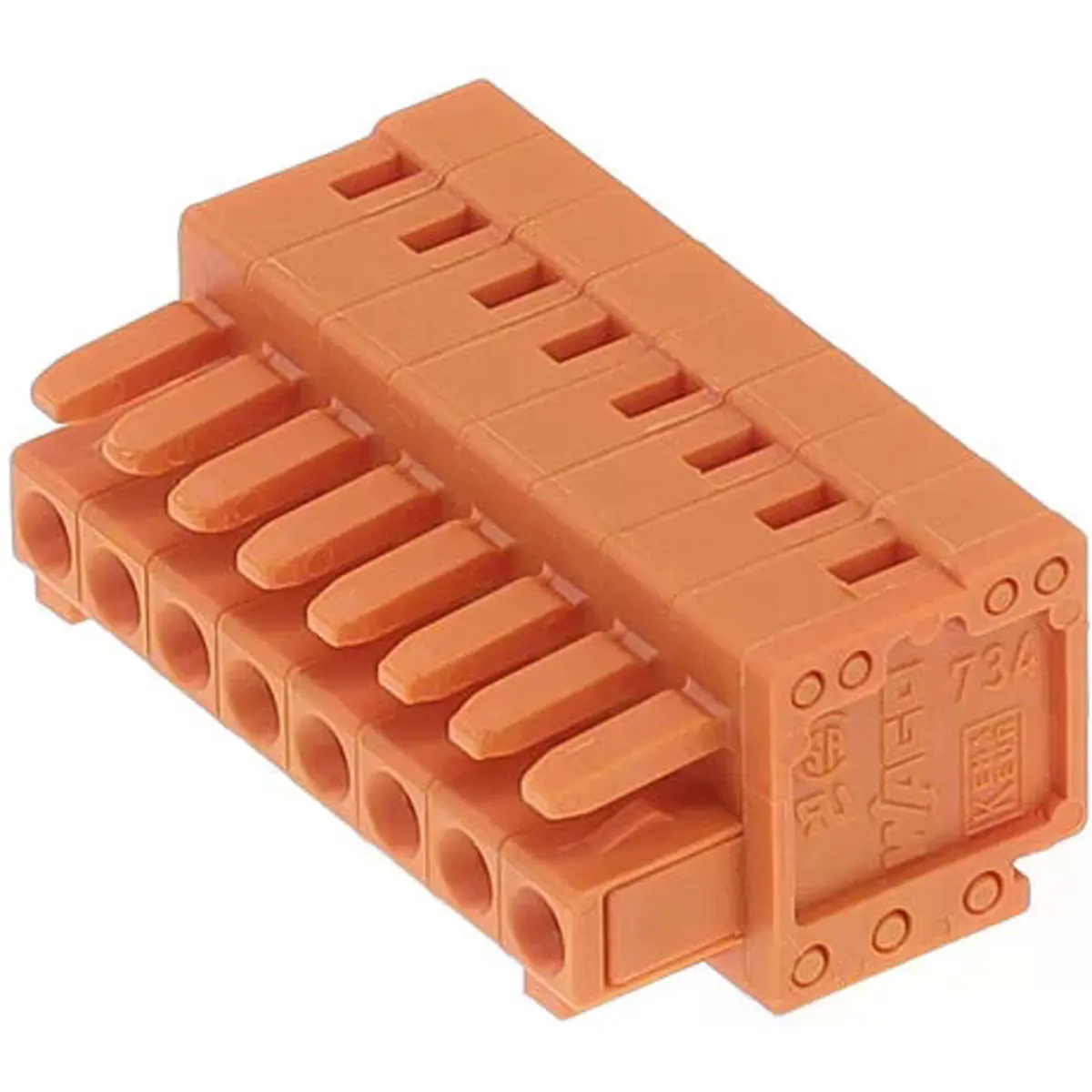

Bloque de bornes enchufable (plug-in), 8 polos, sistema Wago MCS MINI serie 734.
Características principales
- Conexión universal para todo tipo de conductor
- Accionamiento CAGE CLAMP® (vertical y horizontal) para el premontaje de cables y cableado
- Placas de descarga de tracción y carcasas para el montaje en campo
- Protección contra el encaje incorrecto (mismating)
- Opción de codificación para conmutación/identificación
Especificaciones técnicas
- Tecnología de conexión: CAGE CLAMP®
- Accionamiento: mediante herramienta
- Sección de conductor (sólido): 0,08 … 1,5 mm² (28 … 14 AWG)
- Sección de conductor (flexible): 0,08 … 1,5 mm²
- Conductor flexible con terminal de casquillo (ferrule): 0,25 … 1,5 mm²
- Longitud para pelar: 6 … 7 mm
- Número de polos: 8
- Paso entre pines (pitch): 3,81 mm
- Dirección de entrada del conductor: 0° respecto al acoplamiento
Datos eléctricos
- Tensión nominal (IEC / EN): 160 V (categoría III/2) / 320 V (II/2)
- Corriente nominal: 10 A
- Tensión de impulso (sobretensiones): 2,5 kV
- Categoría de sobretensión: III / II
Datos físicos y materiales
- Color: naranja
- Material del aislamiento: Poliamida PA 66
- Material del muelle de fijación: Acero elástico CrNi
- Material de contacto: Aleación de cobre, contactos estañados
- Clase de inflamabilidad (UL 94): V0
- Rango de temperatura de funcionamiento: –60 °C a +100 °C
- Carga de fuego: 0
Aprobaciones / Certificaciones
- UL (Underwriters Laboratories) — E45171
- CSA (Canadian Standards Association)
- DNV GL
- KEMA / Keur, Lloyd’s Register
