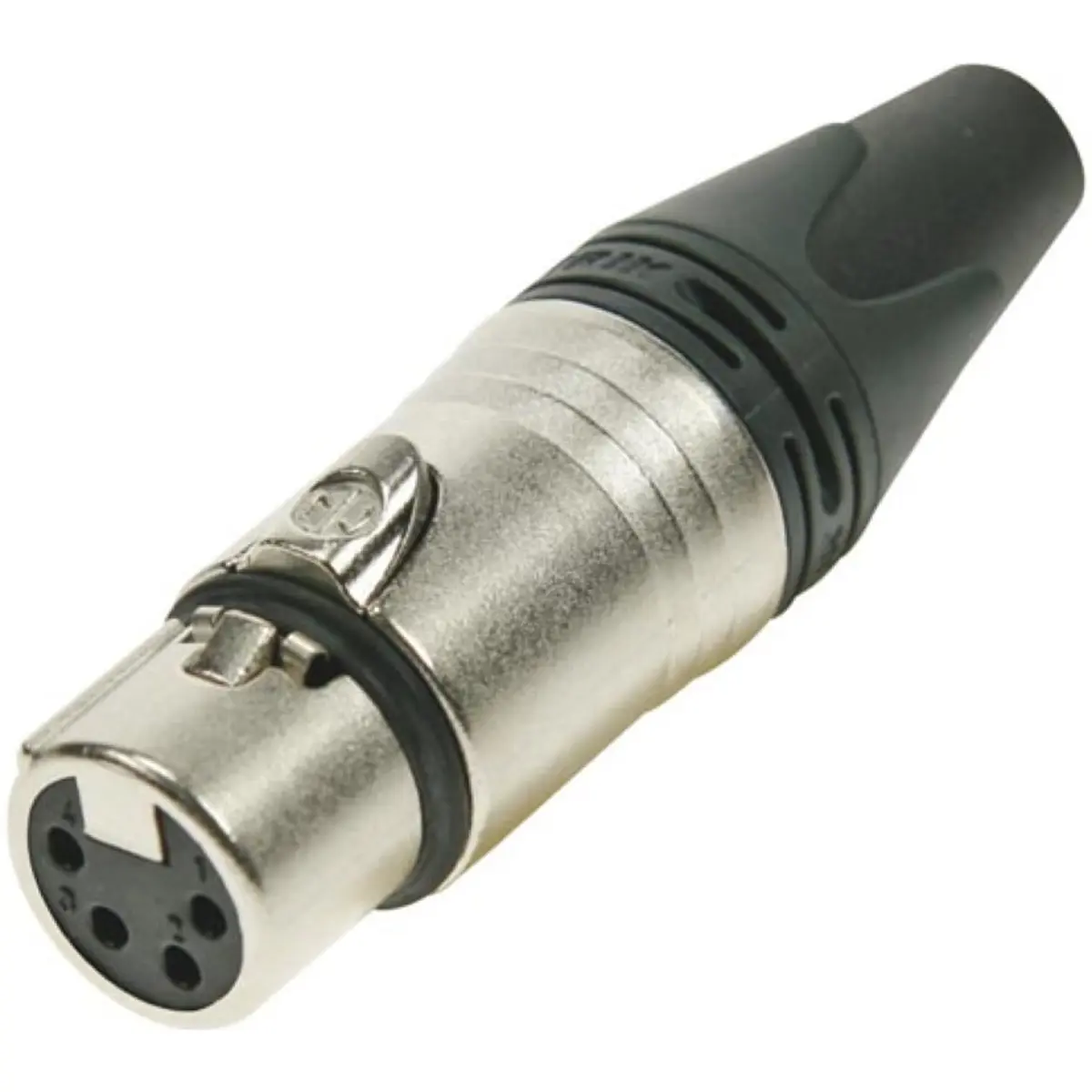

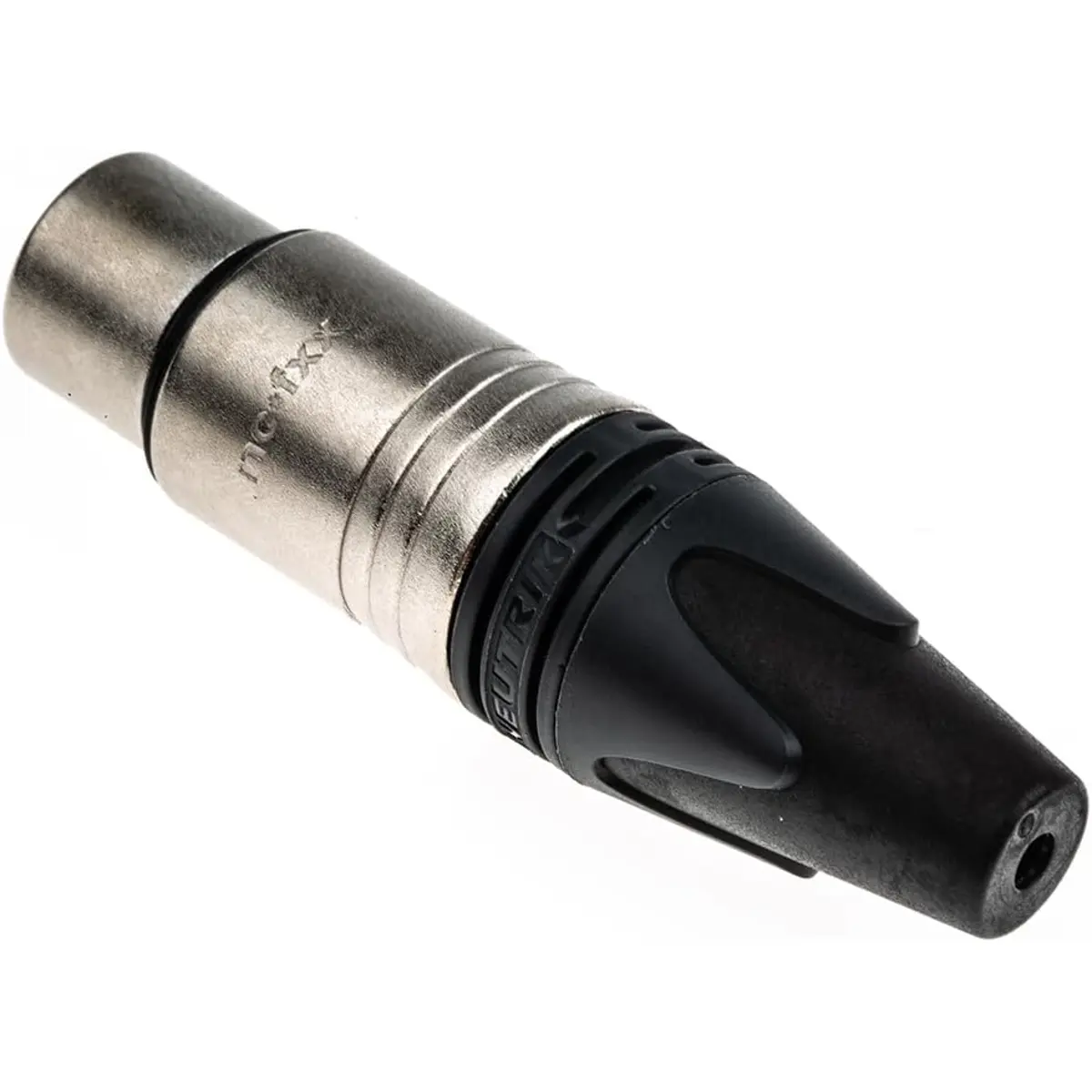

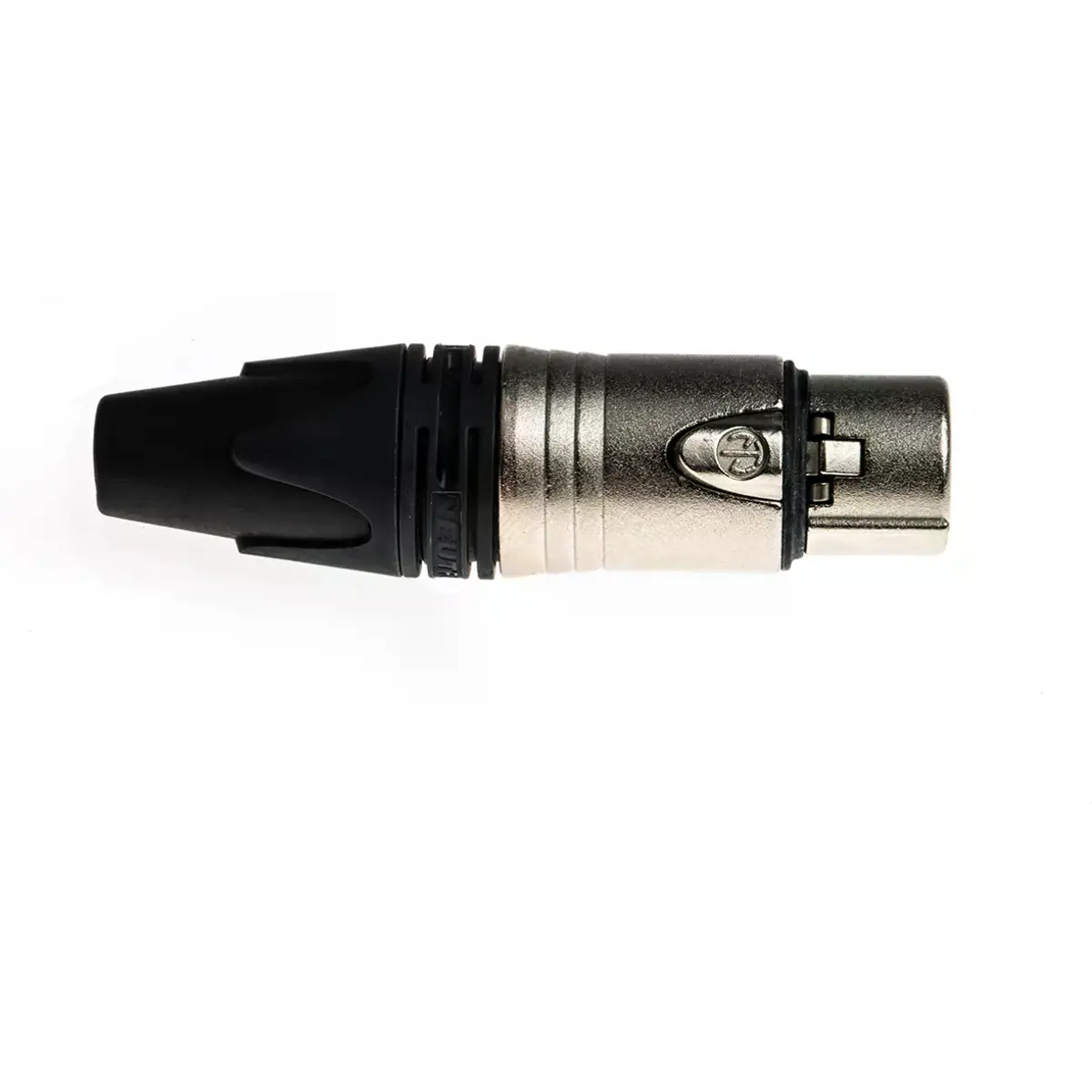

O Neutrik NC4FXX é um conector fêmea com 4 polos, equipado com invólucro em níquel e contactos prateados. Representa a nova geração da reconhecida série X de conectores XLR, oferecendo melhorias significativas em fiabilidade, montagem e alívio de tensão do cabo. Ideal para aplicações profissionais de áudio e eletrónica, garante uma ligação segura, duradoura e de baixa resistência.
PRINCIPAIS CARACTERÍSTICAS
● Contacto tipo “gaiola” com baixa resistência e elevada integridade
● Barreira de solda que impede o fluxo de solda para a zona de contacto
● Trinco metálico mais sólido, maior e fácil de manusear
● Contatos de mola de terra adicionais para melhor continuidade do invólucro
● Sistema de alívio de tensão tipo mandril com maior força de retenção
● Botas com glândula de poliuretano que reduzem tensões por flexão
● Disponível com anéis e botas coloridas para identificação
● Design ergonómico e elegante
● Invólucro em liga de zinco, robusto e duradouro
● Rosca interna protegida contra danos mecânicos
ESPECIFICAÇÕES
◾ Tipo de Produto: Conector de cabo XLR fêmea
◾ Modelo: NC4FXX
◾ Elétricas
- Capacitância entre contactos: ≤ 7 pF
- Resistência de contacto: ≤ 3 mΩ
- Rígido dielétrico: 1,5 kVdc
- Resistência de isolamento: > 10 GΩ (inicial)
- Corrente nominal por contacto: 10 A
- Tensão nominal: < 50 V
◾ Mecânicas
- Diâmetro do cabo: 3,5 – 8,0 mm
- Força de inserção e extração: ≤ 20 N
- Ciclos de acoplamento: > 1000
- Secção máxima dos fios: 1,5 mm² (máx. 16 AWG)
- Tipo de ligação: por solda
- Sistema de bloqueio: com trinco
◾ Materiais
- Bota: Poliuretano
- Contactos: Latão (CuZn39Pb3)
- Revestimento dos contactos: 2 µm Ag sobre 2 µm Ni
- Isolador: Poliamida (PA66)
- Elemento de bloqueio: Liga de zinco (ZnAl4Cu1) / Ck 67 (mola)
- Invólucro: Liga de zinco (ZnAl4Cu1)
- Revestimento do invólucro: Níquel
- Alívio de tensão: Poliacetal (POM)
◾ Ambiente
- Inflamabilidade: UL 94 V-0
- Norma: IEC 61076-2-103
- Classe de proteção: IP40
- Soldabilidade: Conforme IEC 68-2-20
- Temperatura de operação: -30 °C a +80 °C
NOTA: O Neutrik NC4FXX é a versão atualizada do NC4FX, com design mais robusto, montagem facilitada e melhor retenção do cabo.
