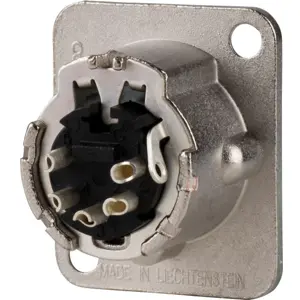

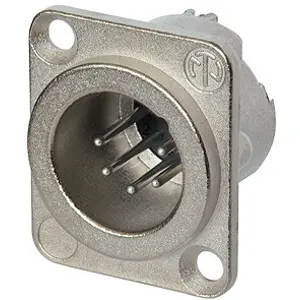

Neutrik NC5MD-LX - Ficha Cannon (XLR) 5 pines macho para panel

Conector macho de 5 pines para panel, carcasa de níquel y contactos de plata.

La serie DLX presenta una carcasa metálica compacta con un ingenioso contacto de tierra dúplex, que ofrece una excelente protección y blindaje frente a RF (Radiofrecuencia).

Especificaciones:
- Ref.: NC5MD-LX
- Tipo de conexión: XLR
- Género: macho

- Eléctrico
- Capacitancia entre contactos: ≤ 7 pF
- Resistencia de contacto: ≤ 5 mΩ
- Rigidez dieléctrica: 1,5 kVdc
- Resistencia de aislamiento: > 10 GΩ (inicial)
- Corriente nominal por contacto: 7,5 A
- Tensión nominal: < 50 V

- Mecánico
- Fuerza de inserción: ≤ 20 N
- Fuerza de extracción: ≤ 20 N
- Vida útil: > 1000 ciclos de acoplamiento
- Tamaño del cable: máx. 1.0 mm² (máx. 18 AWG)
- Conexión de los cables: contactos de soldadura
- Dispositivo de bloqueo: freno de encaje
- Formato del chasis: D

- Material
- Baño de contacto: 2 µm Ag sobre 2 µm Ni
- Contactos: Latón (CuZn35Pb2)
- Inserto: Poliamida (PA66)
- Elemento de bloqueo: Acero Ck67
- Carcasa: Zinc fundido (ZnAl4Cu1)
- Baño de la carcasa: Níquel

- Ambiental
- Inflamabilidad: UL 94 V-0
- Conformidad con normas: IEC 61076-2-103
- Clase de protección: IP 40
- Soldabilidad: Conforme a IEC 68-2-20
- Rango de temperatura: -30 °C a +80 °C
