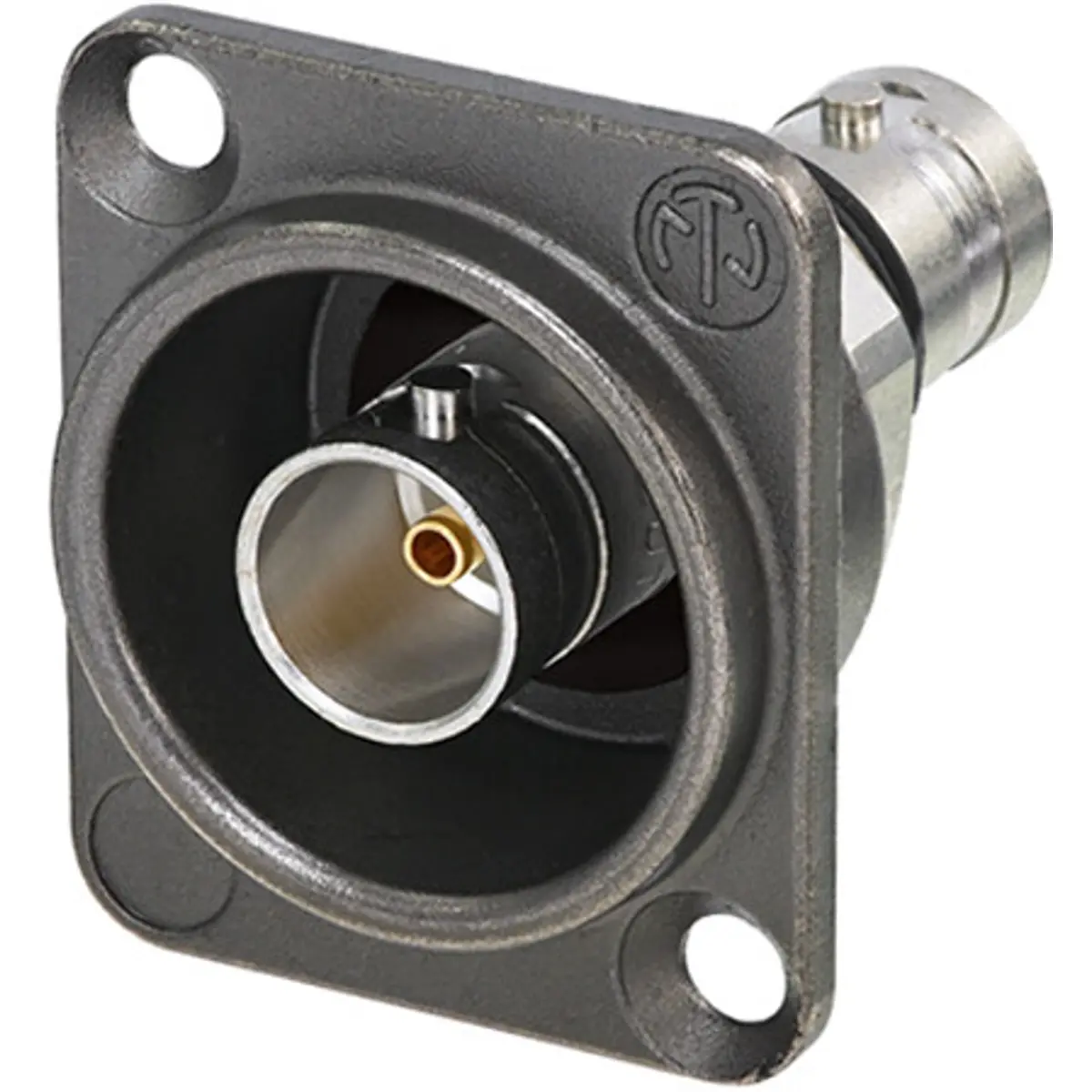

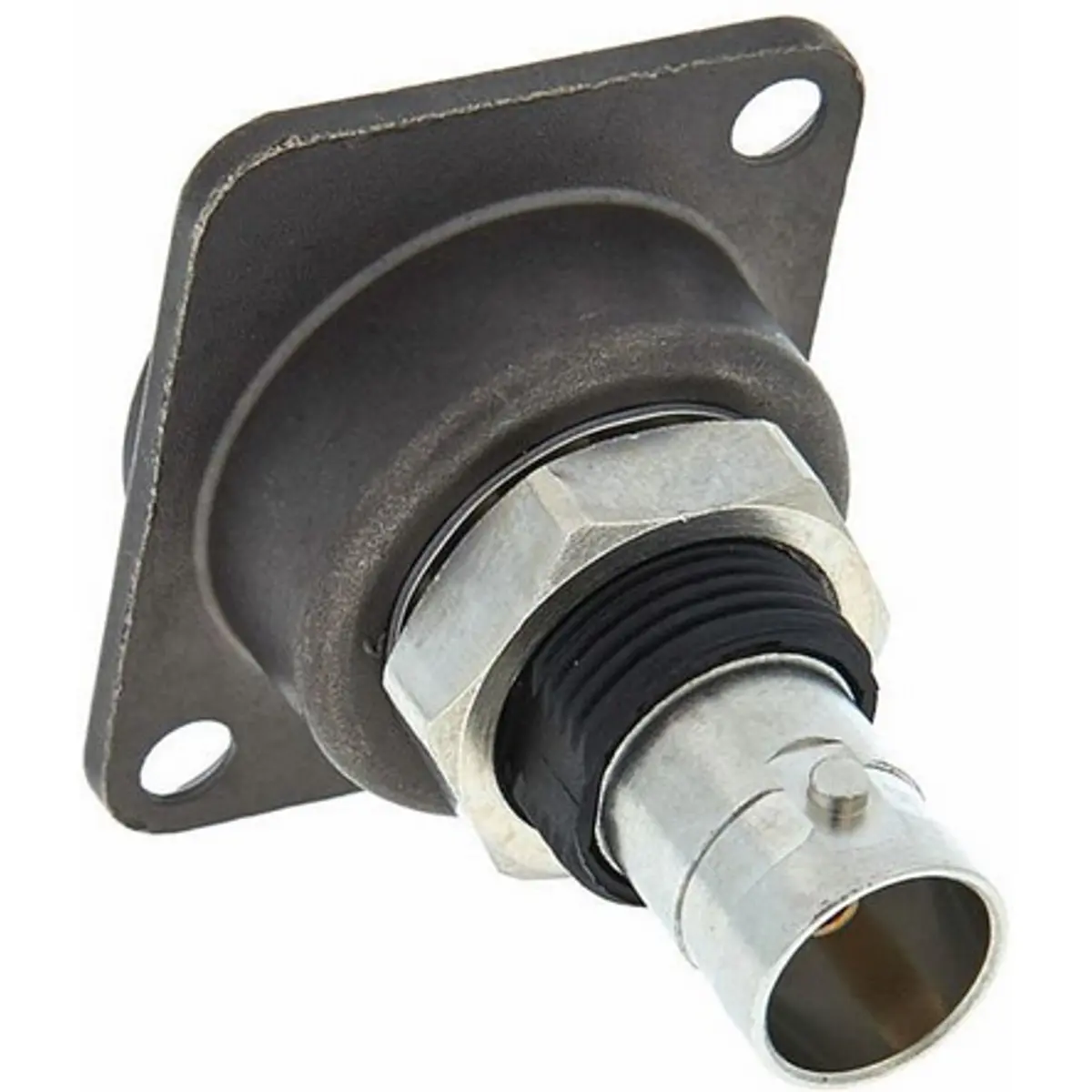

Conetor de chassis isolado UHD BNC, passagem através de carcaça D com revestimento de antraloy niquelado.
Os conectores de chassis UHD BNC da Neutrik proporcionam uma ligação robusta e duradoura para transmissão de sinais de vídeo em alta resolução, com baixa perda de retorno em frequências elevadas. O corpo do conetor, fabricado em latão usinado, garante uma conexão resistente e não abrasiva ao longo do tempo, ficando protegido numa carcaça em forma de D.
Especificações:
- Ref: NBB75DFIX
- Tipo de Conexão: BNC 75Ω
- Género: Fêmea
Elétrico
- Resistência de Contato: ≤ 3 mΩ (interno)
- Resistência de Contato: ≤ 2 mΩ (externo)
- Rigidez Dielétrica: 1,5 kV CC
- Impedância: 75Ω
- Resistência de Isolamento: > 5 GΩ
- Tensão Nominal: < 50 V
- ROE: ≤1,06 / >30 dB até 6 GHz
≤1,13 / >24 dB até 12 GHz
≤1,22 / >20 dB até 18 GHz
- Tipo de Sinal: UHD, SDI, Vídeo, AES/EBU, Composto, YUV, RGB, RGBH, RGBHV
Mecânico
- Força de Inserção: < 25N
- Vida: > 1000 ciclos de acasalamento
- Tamanho do Fio: -
- Direção de Montagem: Montagem Frontal
- Formato do Chassi: D
Material
- Contatos: Latão (CuZn35Pb2), 0,2 µm AuCo (contato central)
- Inserir: PTFE
- Concha: Poliacetal (POM) (casca de isolamento)
- Revestimento de Casca: Antraloy
- Carcaça em Forma de D: Zinco Fundido (ZnAl4Cu1)
Ambiental
- Faixa de Temperatura: -30 °C a +85 °C

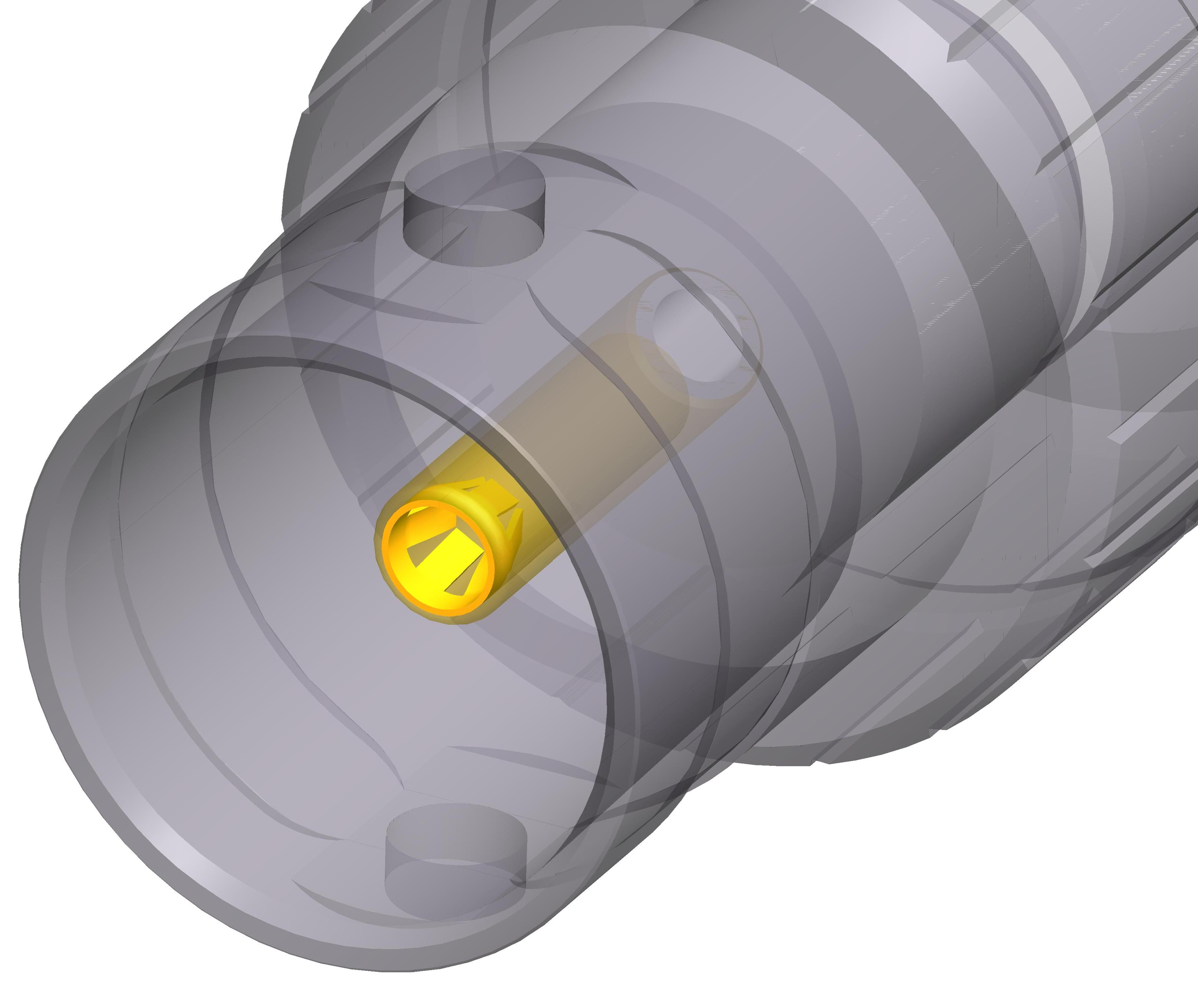

Novo contato tipo gaiola
- Design de contato fechado – extremamente robusto
- Clip tipo gaiola banhado a ouro - melhor blindagem possível e menor resistência de contato
