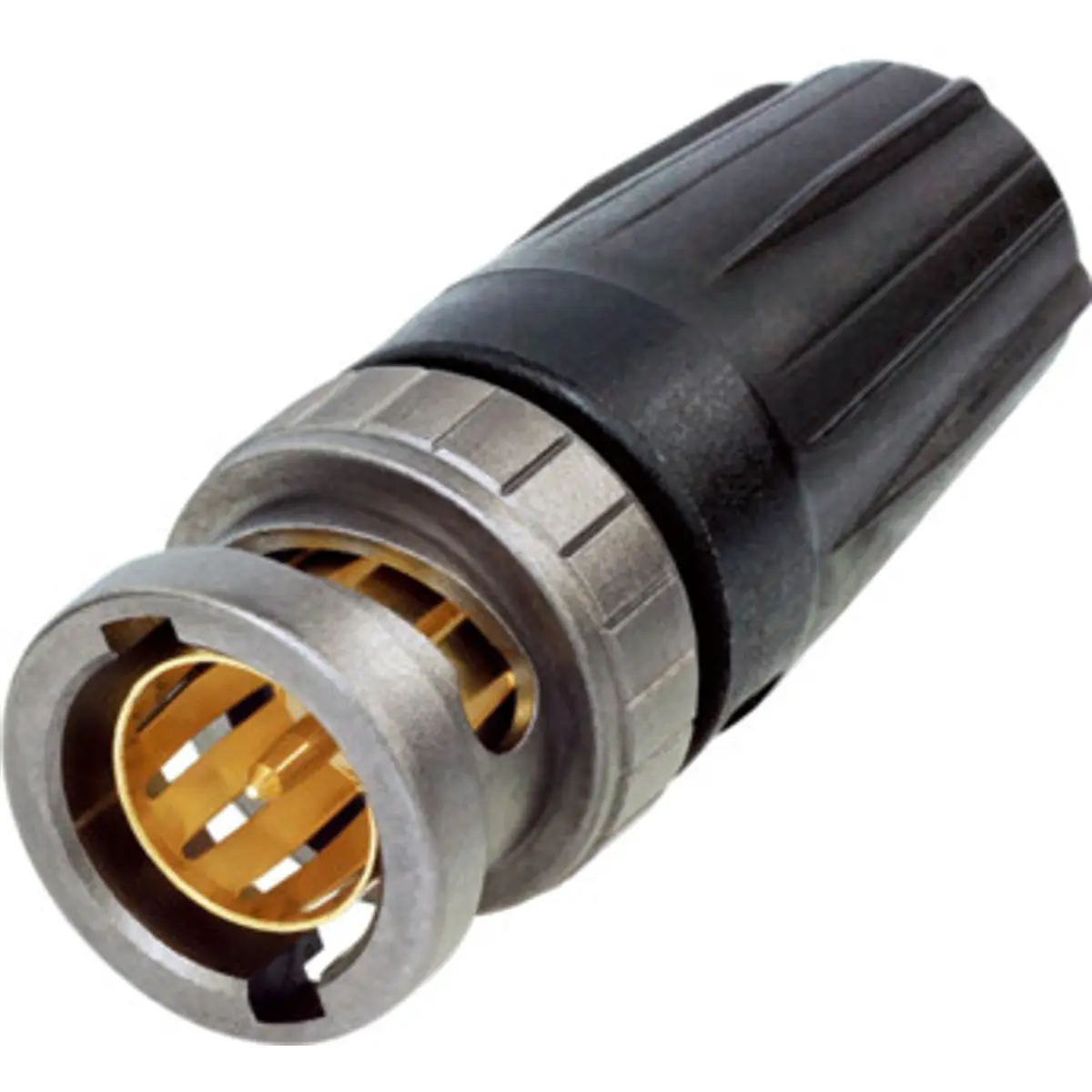

Neutrik NBNC75BFG7X - Ficha BNC rearTWIST UHD 75Ω macho [cabo 4.7mm]

Os conectores BNC rearTWIST UHD foram especialmente concebidos para transmissões de sinais de vídeo de alta resolução. Devido ao design exclusivo do isolador e do pino de contato, esstes conectores apresentam valores baixos de perda de retorno para sinais de 4K e 8K.

Especificações:
- Produto: NBNC75BFG7X
- Tipo de Conexão: BNC 75 Ω
- Género: Macho

Elétrico
- Resistência de Contato: ≤ 3 mΩ (interno)
- Resistência de Contato: ≤ 2 mΩ (externo)
- Resistência Dielétrica: 1.5 kVdc
- Impedância: 75 Ω
- Resistência de Isolamento: > 5 GΩ
- Tensão Nominal: < 50 V
- VSWR: ≤1.06 / >30 dB até 6 GHz
≤1.13 / >24 dB até 12 GHz
≤1.22 / >20 dB até 18 GHz

Mecânico
- Diâmetro Externo do Cabo: 4.7 mm
- Retenção do Cabo: > 30 N (centro)
- Tamanho da Cravagem: 5.0 Hex cravagem (blindagem)
- Tamanho da Cravagem (pino): 1.07 cravagem
- Força de Inserção: < 25 N
- Vida Útil: > 1000 ciclos de acoplamento
- Tamanho do Fio: -
- Dispositivo de Travamento: Bayonett
- Ancoragem do Cabo: Cravagem da Capa

Material
- Contatos: Latão (CuZn35Pb2), 0.2 µm AuCo (contato central)
- Carcaça: Latão (CuZn39Pb3)
- Revestimento da Carcaça: Antraloy
- Inserção: PP

Ambiental
- Faixa de Temperatura: -30 °C a +85 °C
- Contato de cravamento: Conforme IEC 60803 e IEC 60352-2

Perda de retorno optimizada
Devido ao design optimizado do isolador e ao diâmetro da cravagem reduzido do pino central, o conetor BNC UHD rearTWIST da Neutrik alcança uma maior altura livre em comparação com os conectores BNC convencionais e oferece uma reserva adicional de perda de retorno para potenciais desvios de impedância resultantes da curvatura do cabo, montagem incorrecta do conetor ou interfaces de ligação defeituosas sem interrupção do sinal.
