O conector tem dois anéis completos que como resultado da compressão do conector (compressão longitudinal, axial) fundem-se para dentro. Esta ficha de compressão profissional atende a todas as recomendações da associação SCTE (The Society of Cable Telecommunications Engineers) para este tipo de conectores.
A característica deste conector foi especialmente adaptada para os cabos RG-59. As dimensões são escolhidas de modo a que, após a compressão, o conector fique comprimido na bainha do cabo com força suficientemente grande para impedir a possibilidade de remover o conector de cabo, e suficientemente pequena para não danificar a estrutura do cabo.
Especificações:

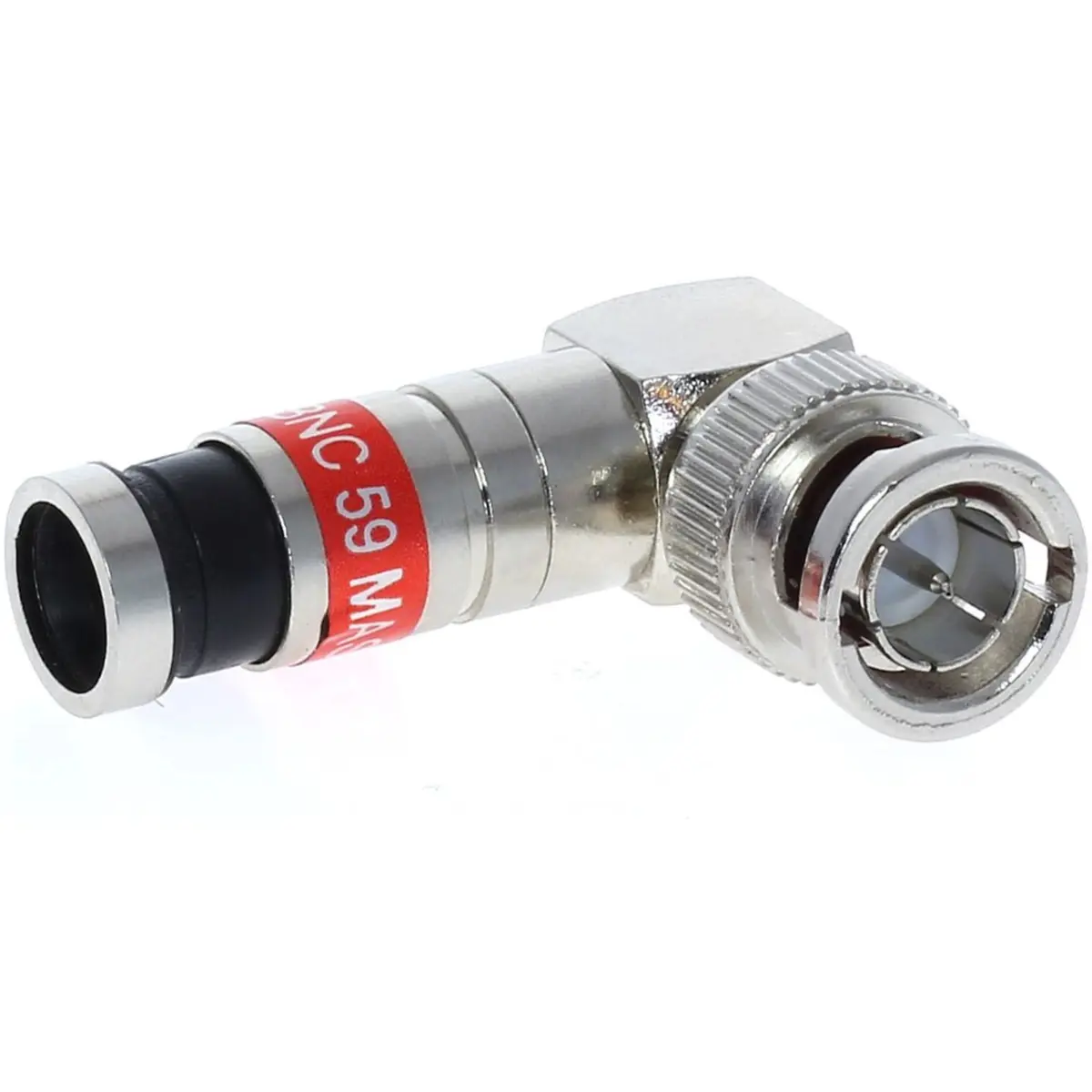

- Tipo de conector: BNC Conector angular
- Fixação dos elementos do conector: Fixação por compressão
- Impedância: 75 Ω
- Material: Latão (niquelado)
- Uso destinado: Cabo coaxial
- Diâmetro do dieléctrico: max. 5.7 mm
- Fixação do fio: Aperto
- Diâmetro do cabo: max. 8.5 mm
- Fixação do ecrã: Fixação por compressão
- À prova de água: sim
- Exemplo de aplicação: RG-59
- Peso: 0.024 kg
- Dimensões: 14.5 x 40 x 28 mm
Características únicas:
- Ampla faixa de frequências
- Muito baixa atenuação em toda a banda de trabalho
- Perfeita adaptação à linha de transmissão em toda a banda de operação
- Estanquidade da ligação do conector com cabo
- Resistência à corrosão - fabricados de metais não-ferrosos e dieléctrico de mais alta qualidade
- Um conector correctamente cravado é impossível de quebrar
- O design é protegido por várias patentes
