O conector tem dois anéis completos que como resultado da compressão do conector (compressão longitudinal, axial) fundem-se para dentro. A ficha de compressão atende a todas as recomendações da associação SCTE (The Society of Cable Telecommunications Engineers) para este tipo de conectores.
A característica deste conector foi especialmente adaptada para os cabos RG6 (TRISET-113). As dimensões são escolhidas de modo a que, após a compressão, o conector fique cravado na bainha do cabo com uma força suficientemente grande para impedir a possibilidade de remover o conector de cabo, e suficientemente pequena para não danificar a estrutura do cabo.
Principais Características:
- Ampla faixa de frequências
- Muito baixa atenuação em toda a banda de trabalho
- Perfeita adaptação à linha de transmissão em toda a banda de operação
- Estanquidade da ligação do conector com cabo
- Resistência à corrosão - fabricados de metais não-ferrosos e dielétrico de mais alta qualidade
- Um conector corretamente cravado é impossível de quebrar
- O design é protegido por várias patentes
Especificações:

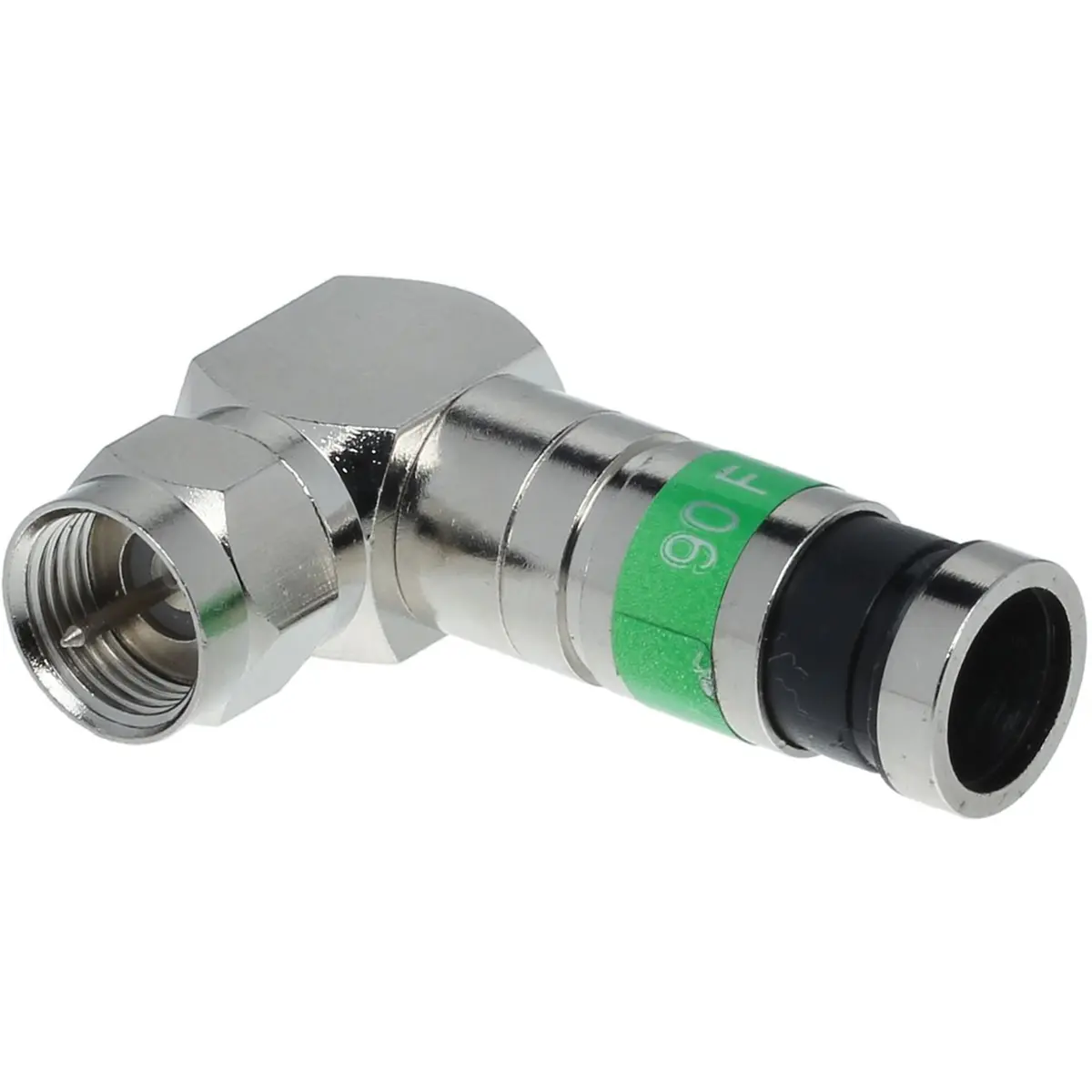

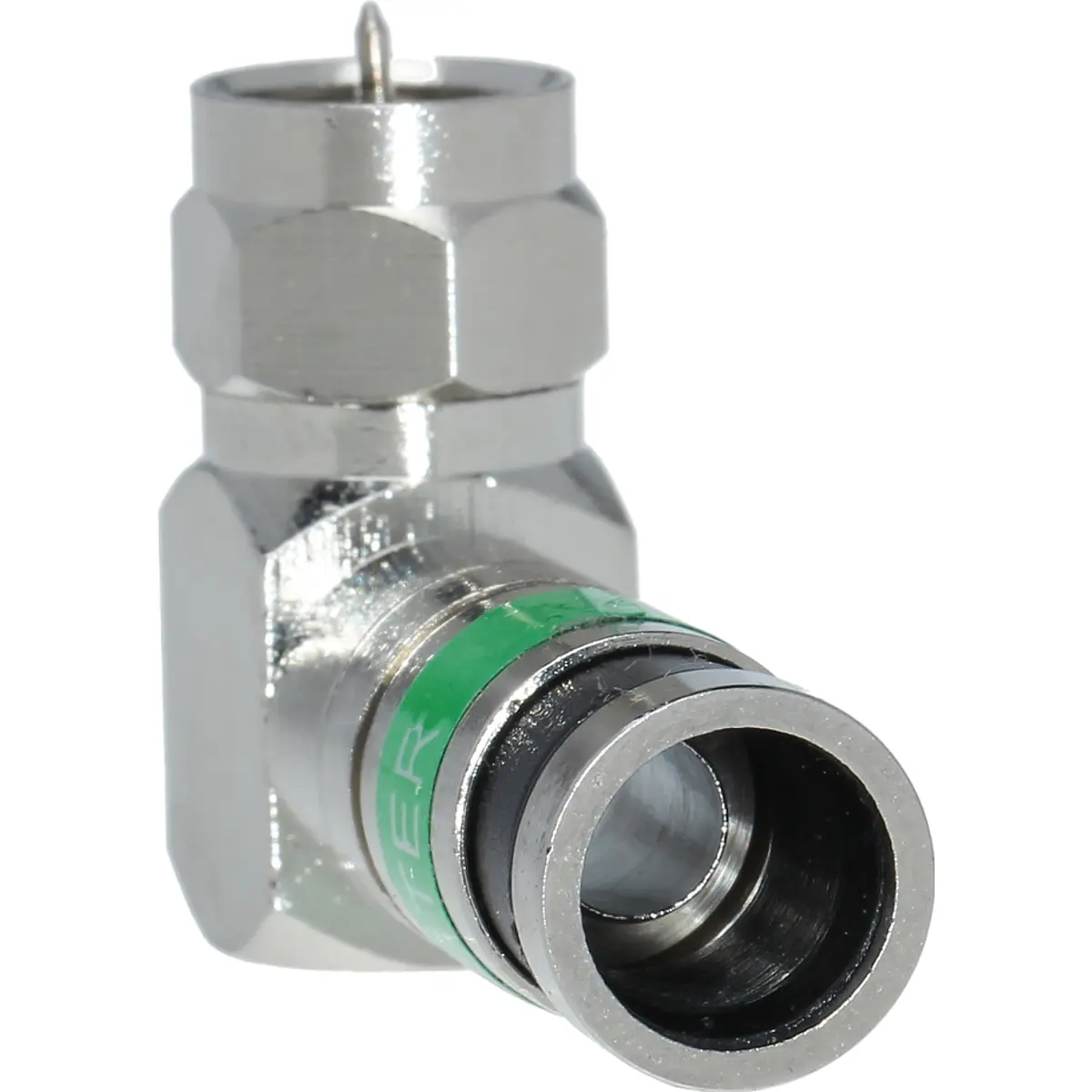

- Tipo de conector: "F" Conector angular (90°)
- Fixação dos elementos do conector: Fixação por compressão
- Uso destinado: Cabo coaxial
- Diâmetro do cabo: max. 8.5 mm
- Diâmetro do dielétrico: max. 6.5 mm
- Impedância: 75 Ω
- Fixação: Fixação por compressão
- Material: Latão (niquelado)
- À prova de água:
- Peso: 0.024 kg
- Dimensões: 12 x 39 x 27 mm
Datasheet (PDF)
