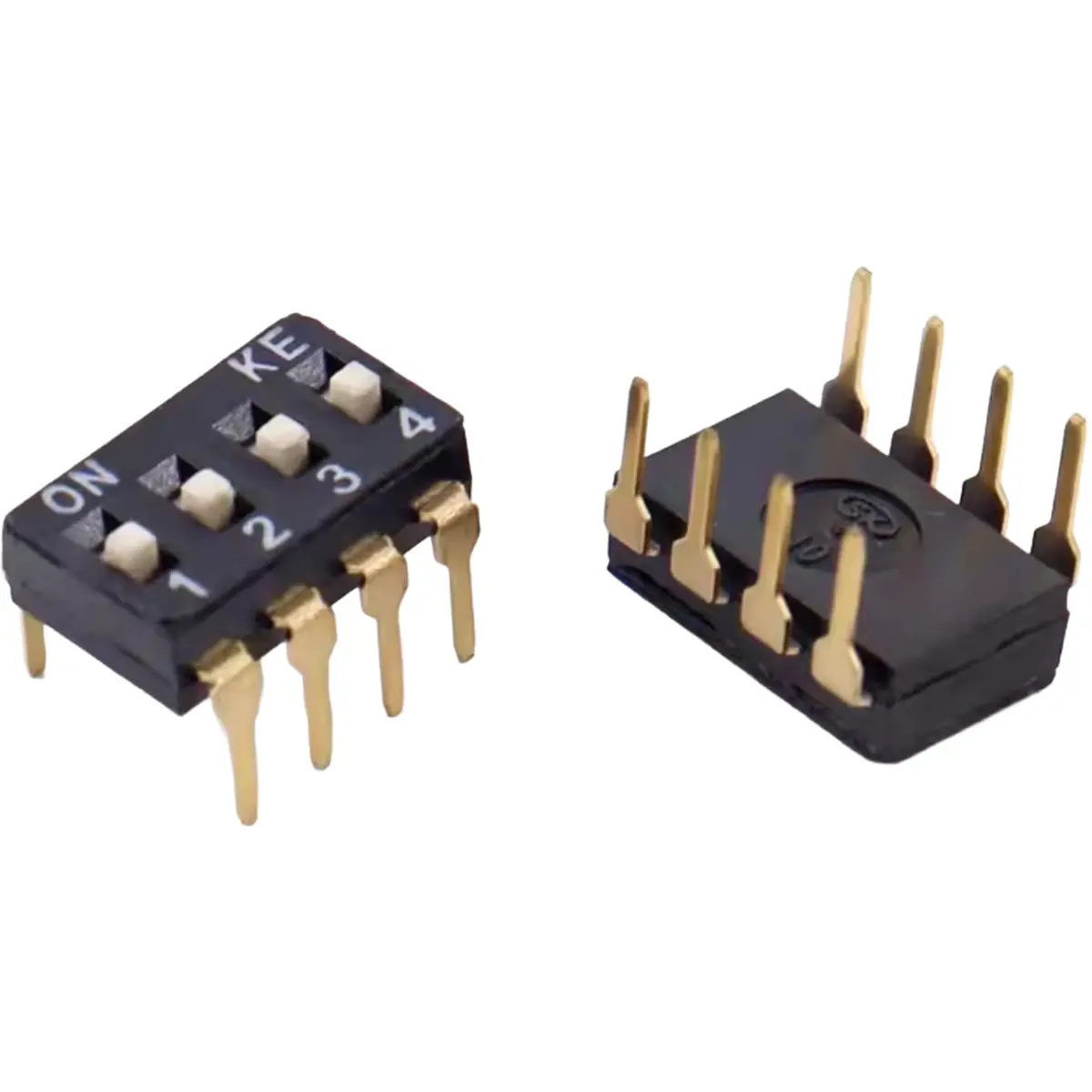

Interruptor DIP (Dual In-line Package) 2.54MM 4 Posições

Este interruptor DIP (Dual In-line Package) de 4 posições é um componente de comutação de alta precisão, concebido para a configuração manual de estados lógicos e parâmetros em circuitos eletrónicos.

Com um passo padrão de 2,54 mm, é perfeitamente compatível com breadboards e placas de circuito impresso (PCB), permitindo uma integração simples e segura.


ESPECIFICAÇÕES

• Parâmetros Mecânicos
  - Tipo de Montagem
    · DIP (Dual In-line Package) / Through-hole
  - Força de Operação
    · Força máxima: 1000gf
• Parâmetros Elétricos
  - Corrente Nominal
    · Corrente de comutação: 25mA, 24V DC
    · Corrente de não-comutação: 100mA, 50V DC
  - Impedância de Contacto
    · Valor inicial: 50mΩ
    · Após medição/uso: 100mΩ
  - Resistência de Isolamento
    · Mínimo de 500MΩ a 500V DC
  - Rigidez Dielétrica (Valor de Pressão)
    · 500V DC / um minuto

NOTAS

• Orientação de Comutação: O estado "ON" está claramente marcado no corpo do interruptor. Certifica-te de que todos os atuadores estão na posição correta antes de ligar o circuito.

• Processo de Soldadura: Durante a soldagem manual, evita aplicar calor por mais de 3 a 5 segundos por pino para não deformar a estrutura plástica interna ou comprometer os contactos.

• Limpeza: Se utilizares produtos de limpeza de contactos, garante que o interruptor está na posição "OFF" e que o produto é compatível com plásticos PBT/PA66.

• Manuseamento dos Atuadores: Utiliza uma ferramenta de ponta fina ou uma pinça para alternar as posições, evitando o uso de força excessiva que possa danificar os plásticos.
