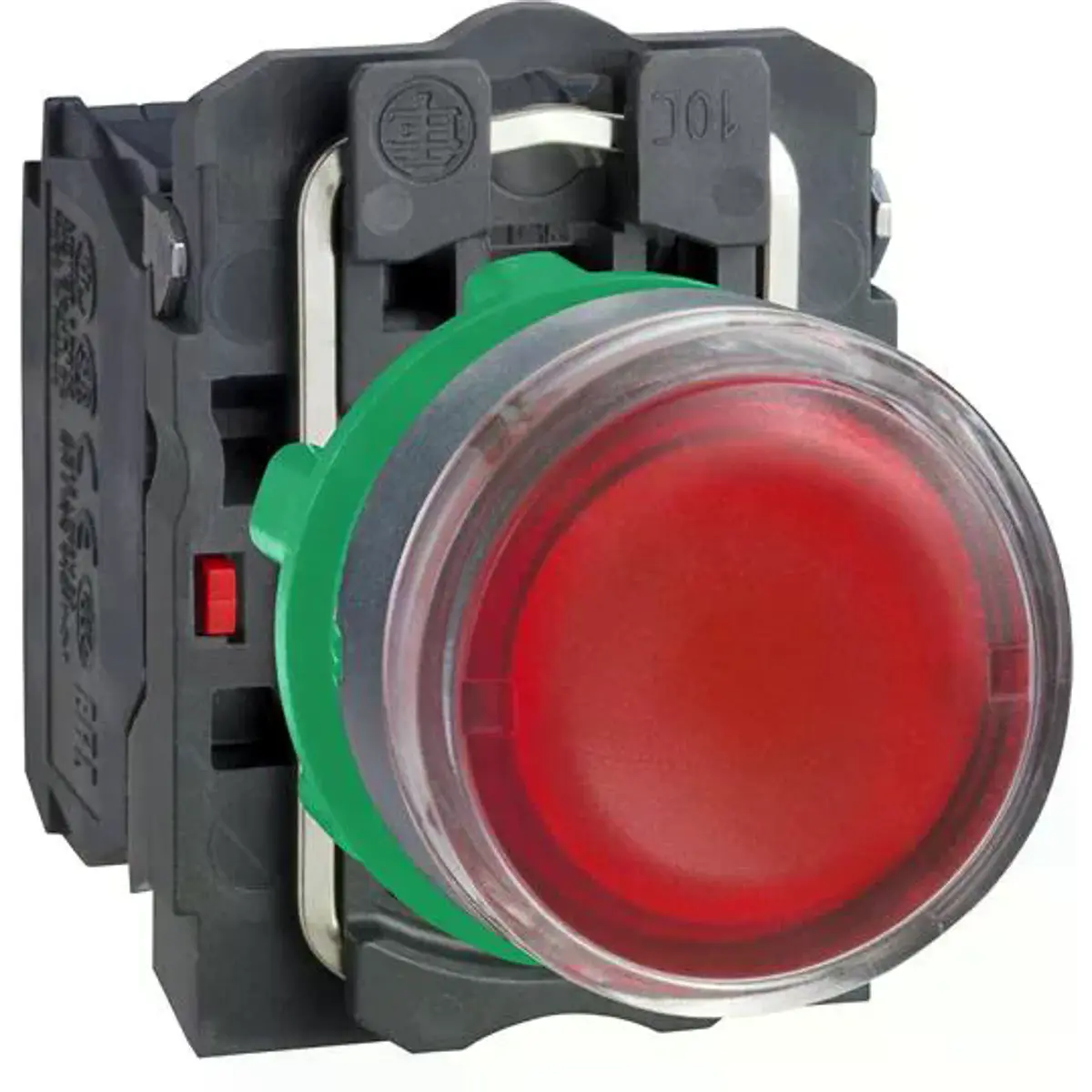

O XB5AW34B5 é um botão plástico luminoso, da linha Harmony XB5, com LED 24V AC/DC, que opera com mecanismo de retorno por mola e possui um contato Normalmente Aberto (NO) e um Normalmente Fechado (NC). Ele oferece uma interface ergonómica para controlar as suas máquinas e pode ser facilmente instalado em painéis com furação padrão de 22mm de diâmetro.
É resistente a impactos, poeira, água e vibração graças ao seu IP66 / IP67 / IP69 / IP69K, tornando-o ideal para todas as aplicações, em especial as que exigem resistência a agentes químicos e isolamento elétrico duplo. Graças à sua simplicidade de instalação, flexibilidade e robustez, atende aos requisitos da maioria das aplicações industriais, dentre elas podemos citar: Indústria de alimentos e bebidas, Indústrias químicas, Painéis de distribuição de energia.
ESPECIFICAÇÕES:
◾ Principal:
- Gama De Produtos: Harmony XB5
- Tipo De Produto Ou Componente: Botão de pressão iluminado
- Material Do Aro: Plástico cinzento escuro
- Material Do Colar De Fixação: Plástico
- Tipo De Cabeça: Standard
- Diâmetro De Montagem: 22 mm
- Forma Da Cabeça Da Unidade De Sinalização: Redondo
- Tipo De Operador: retorno por mola
- Informações Adicionais Do Operador: Com lente simples
- Tipo e composição dos contactos: 1 NA + 1 NF
- Operação Dos Contactos: Abertura lenta
- Ligações: Terminais de abraçadeiras roscadas (até 2 x 2,5 mm²)
- Fonte De Luz: LED Universal
- Tensão De Alimentação Nominal: 24V AC/DC 50/60 Hz
- Cor Da Tampa/Operador Ou Lente: Vermelho
◾ Complementar:
- Altura: 42 mm
- Largura: 30 mm
- Profundidade: 57 mm
- Resistência A Lavadora De Alta pressão: 7000kPa a 55°C, distância: 0.1m
- Durabilidade Mecânica: 10000000 ciclos
- [Ui] Tensão Estipulada De Isolamento: 600 V
- [Uimp] Tensão De Resistência Aos Choques: 6 kV
- [Ie] Corrente Estipulada De Funcionamento:
· 3A @ 240V AC
· 6A @ 120V AC
· 0,1A @ 600V DC
· 0,27A @ 250V DC
· 0,55A @ 125V DC
· 1,2A @ 600V AC
- Limites De Tensão Da Alimentação: 19,2...30V DC / 21,6...26,4V AC
- Consumo De Corrente: 18 mA
- Vida Útil: 100000 h com tensão classificada e 25 °C
- Resistência A Sobretensão: 1 kV
◾ Ambiente:
- Temperatura Do Ar Ambiente Para Armazenamento: -40.70 °C
- Temperatura Do Ar Ambiente Para Operação: -40.70 °C
- Grau De Proteção IP: IP66, IP69, IP69K, IP67
- Grau De Proteção IK: IK05 em conformidade com IEC 50102
