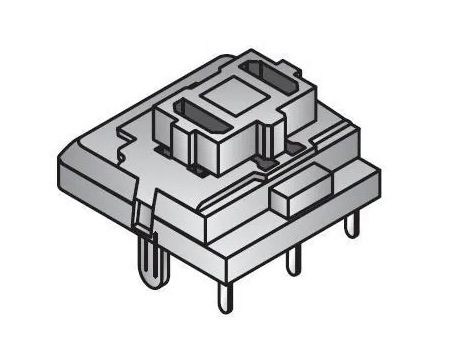

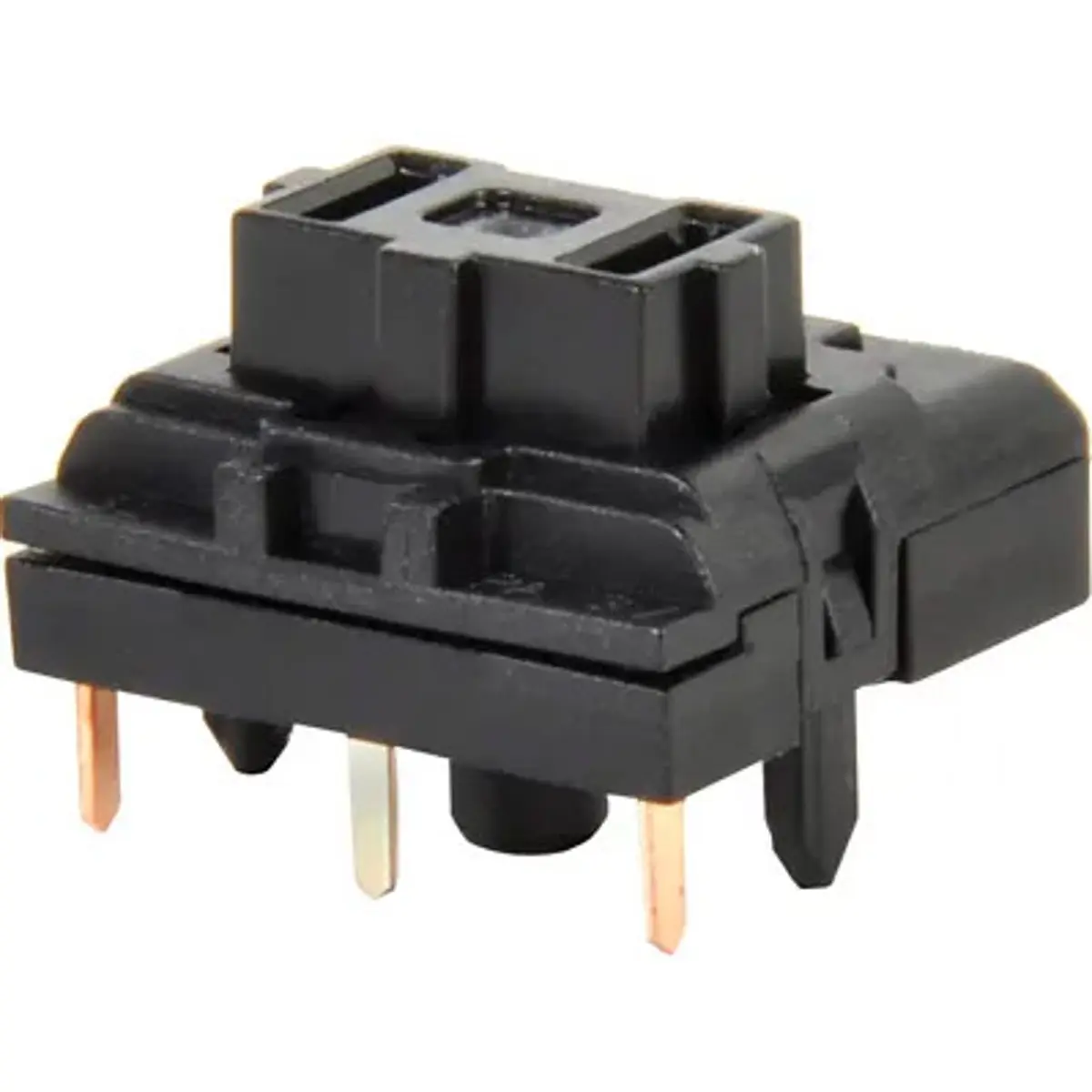

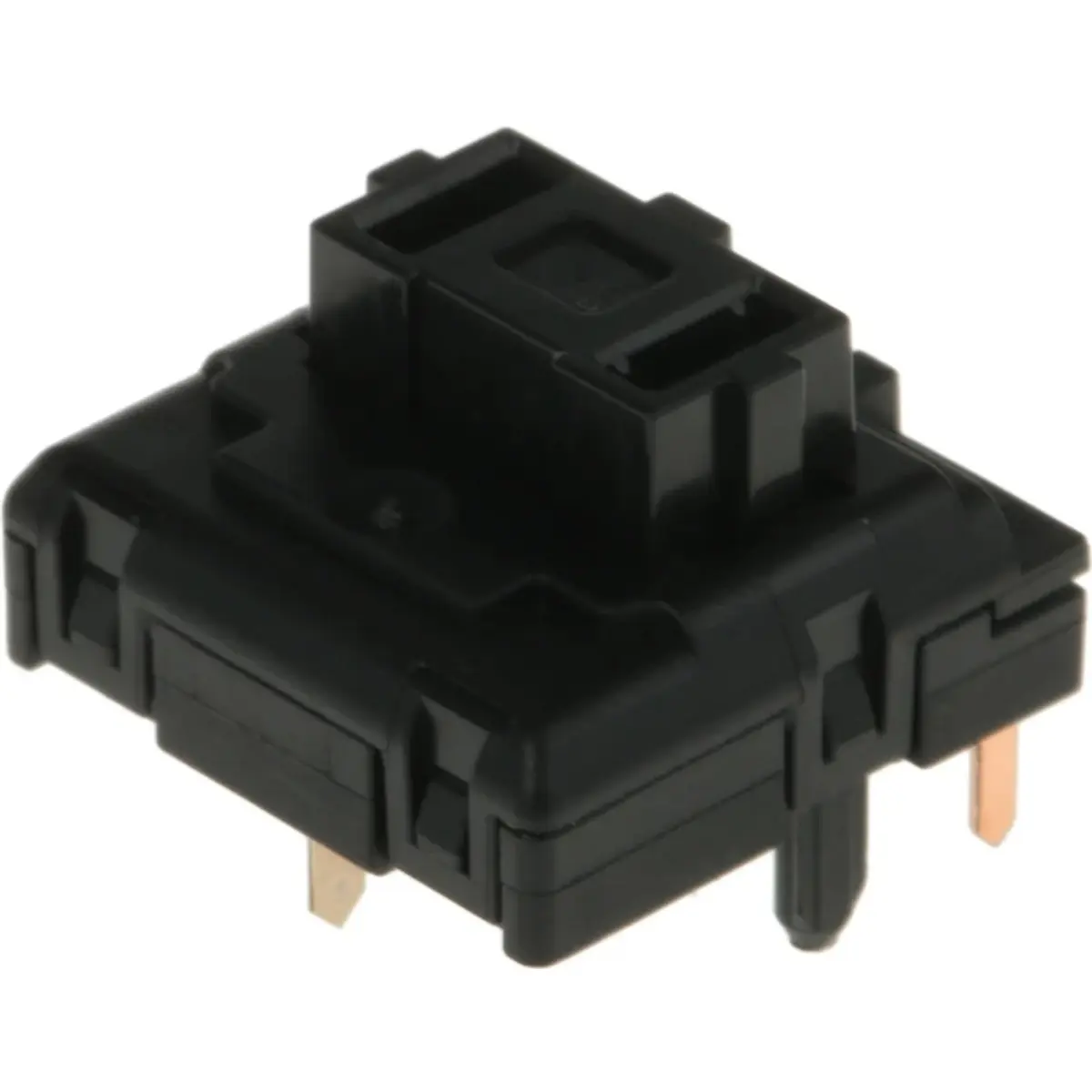

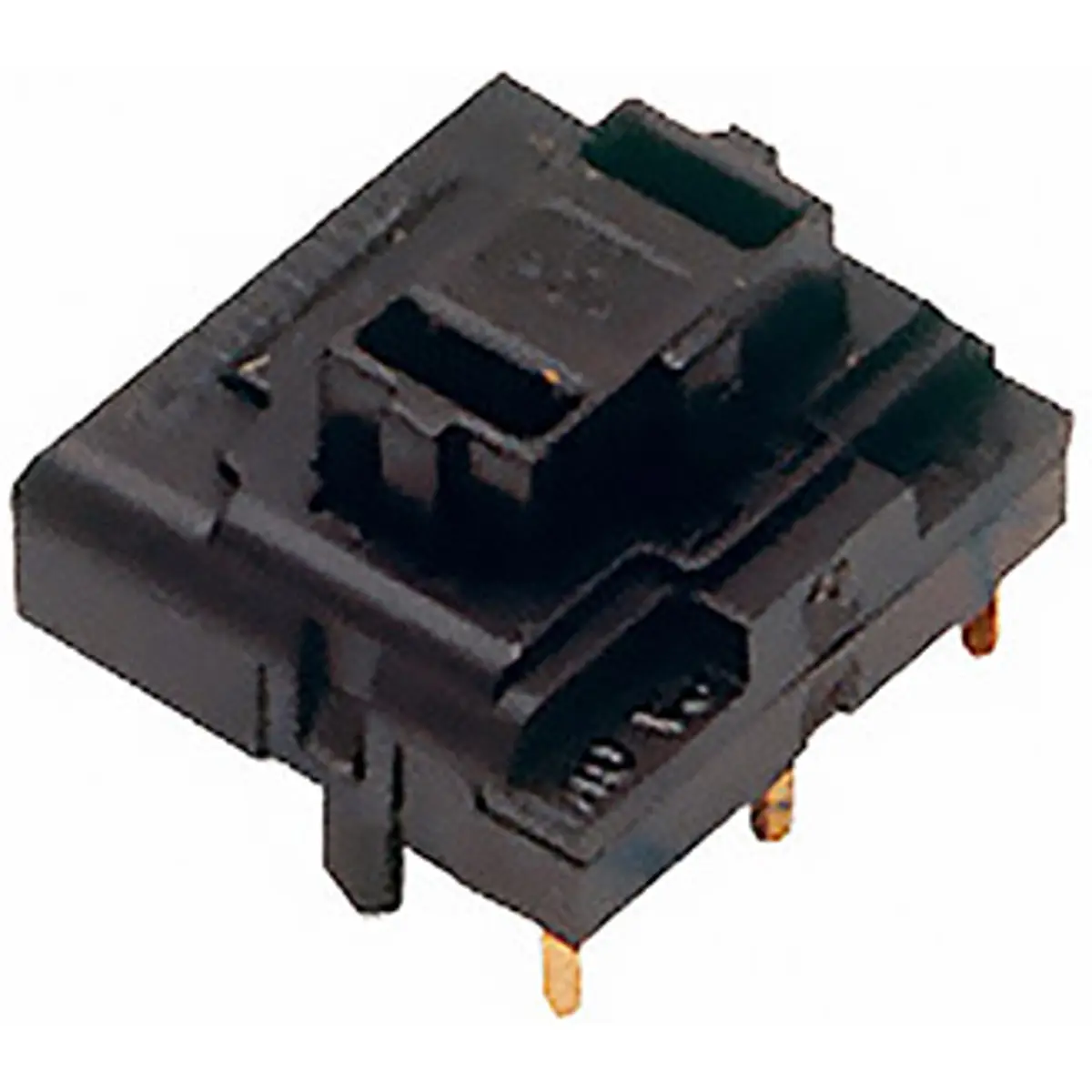

Este Cherry ML é um módulo de botão de tecla de baixo perfil, com um elemento de comutação mecânico que utiliza um contacto de fecho único com tecnologia Gold-Crosspoint. O seu acionamento confortável torna-o especialmente adequado para a construção económica de teclados e keypads, oferecendo grande versatilidade e altura reduzida.
A ampla variedade de formatos de tampas de teclas permite designs altamente flexíveis. Com um tempo de resposta muito curto, acionamento fiável, excelente sensação tátil e significativa poupança de custos, este módulo adapta-se a uma vasta gama de aplicações.
ESPECIFICAÇÕES
◾ Tipo: tátil
◾ Ação: Clique com ponto de pressão
◾ Força: standard
◾ Configuração do Contacto: Contacto de polo único, normalmente aberto
◾ Fixação: Pinos de fixação em placa de circuito impresso
◾ Tensão:
- Máxima: 12 VAC/DC
- Mínima: 2 VDC
◾ Corrente:
- Máxima: 10 mA AC/DC
- Mínima: 100 μA DC
◾ Resistência de Isolamento: 100 MΩ a 100 V
◾ Tempo de debounce: ≤ 5 ms (a 0,4 m/s)
◾ Vida Útil: > 20 milhões de operações
◾ Resistência de Contacto Inicial: < 200 mΩ (típico: 25 mΩ)
◾ Materiais:
- Plásticos: Termoplástico com classificação UL
- Contactos: AuAg 10 (ouro e prata)
- Mola: Aço inoxidável
◾ Classificação de Inflamabilidade: UL94HB
◾ Soldabilidade: Soldadura por onda durante 5 segundos a 500 °F
◾ Condições Ambientais:
- Temperatura de Operação: -10 °C a +70 °C
- Temperatura de Armazenamento: -40 °C a +70 °C
- Humidade Relativa: 5% a 95%, sem condensação

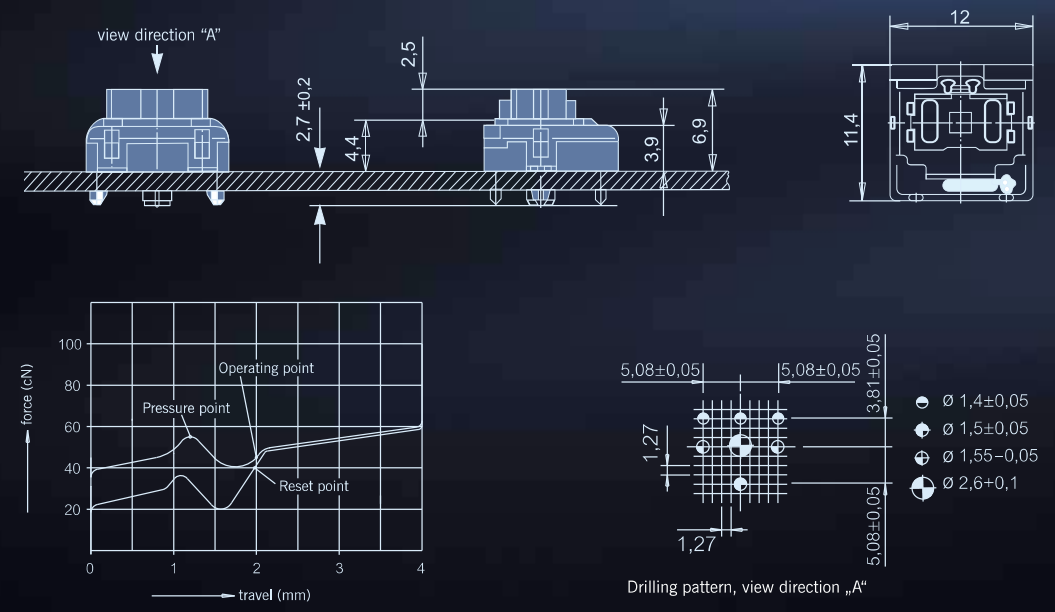

◾ Movimento Mecânico
- Curso Total: 3,0 ± 0,5 mm
- Pré-Curso: 1,5 ± 0,5 mm
- Força Inicial de Atuação: Mínima de 30 cN
- Força de Operação: 45 ± 20 cN
- Força Tátil (Ponto de Pressão): 50 ± 20 cN
- Tempo de Debounce: ≤ 5 ms (durante atuação a 0,4 m/s)

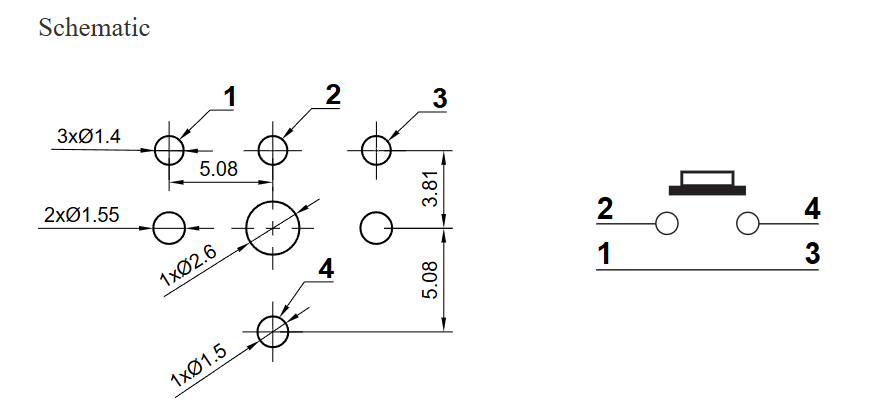

- Espaçamento entre Terminais: 18 mm (mínimo de 16 mm)
◾ Dimensões:
- Largura: 11,4 mm
- Comprimento: 12 mm
- Altura total: 2.7 + 4.4 + 2.5 mm
◾ Fio jumper integrado: SIM
