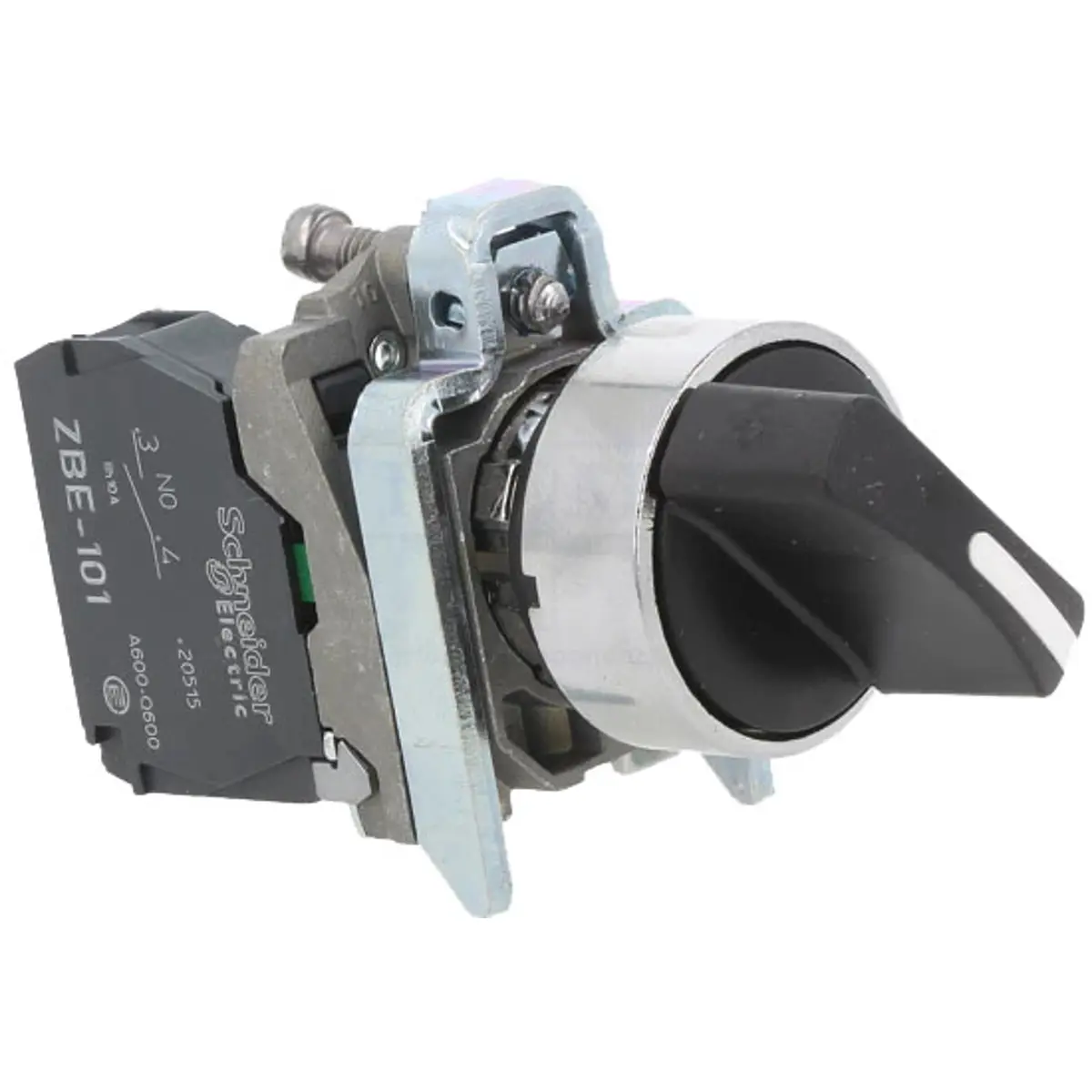

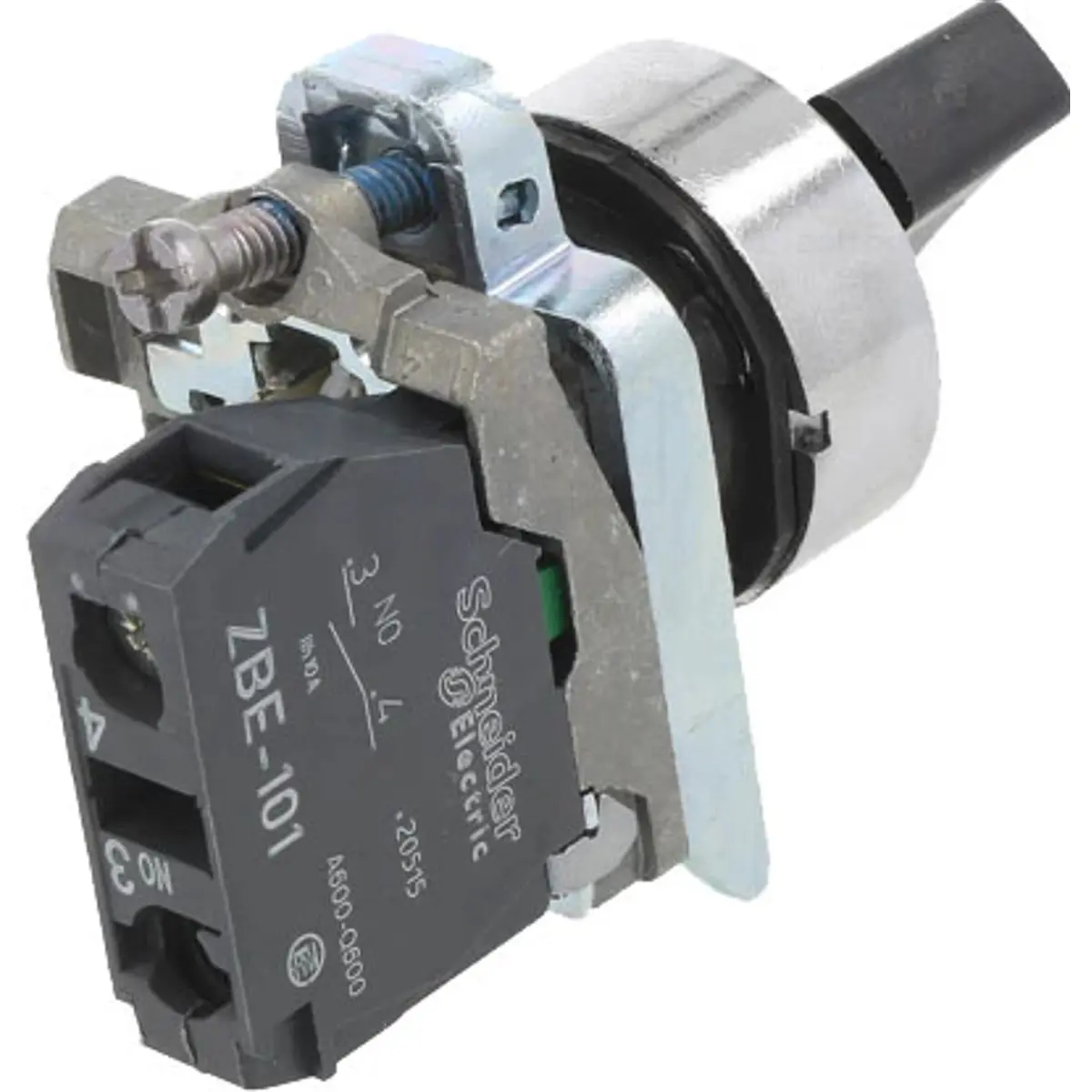

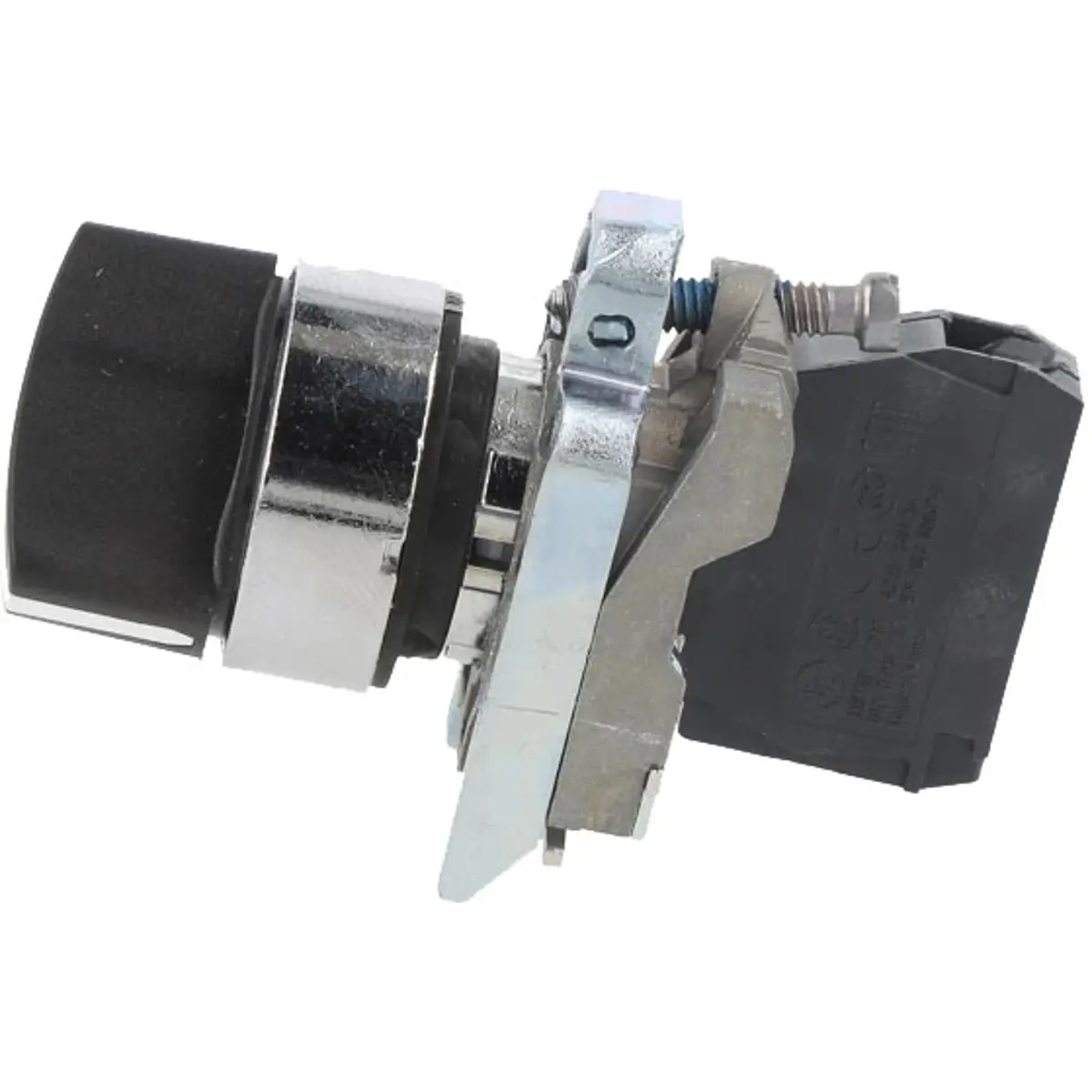

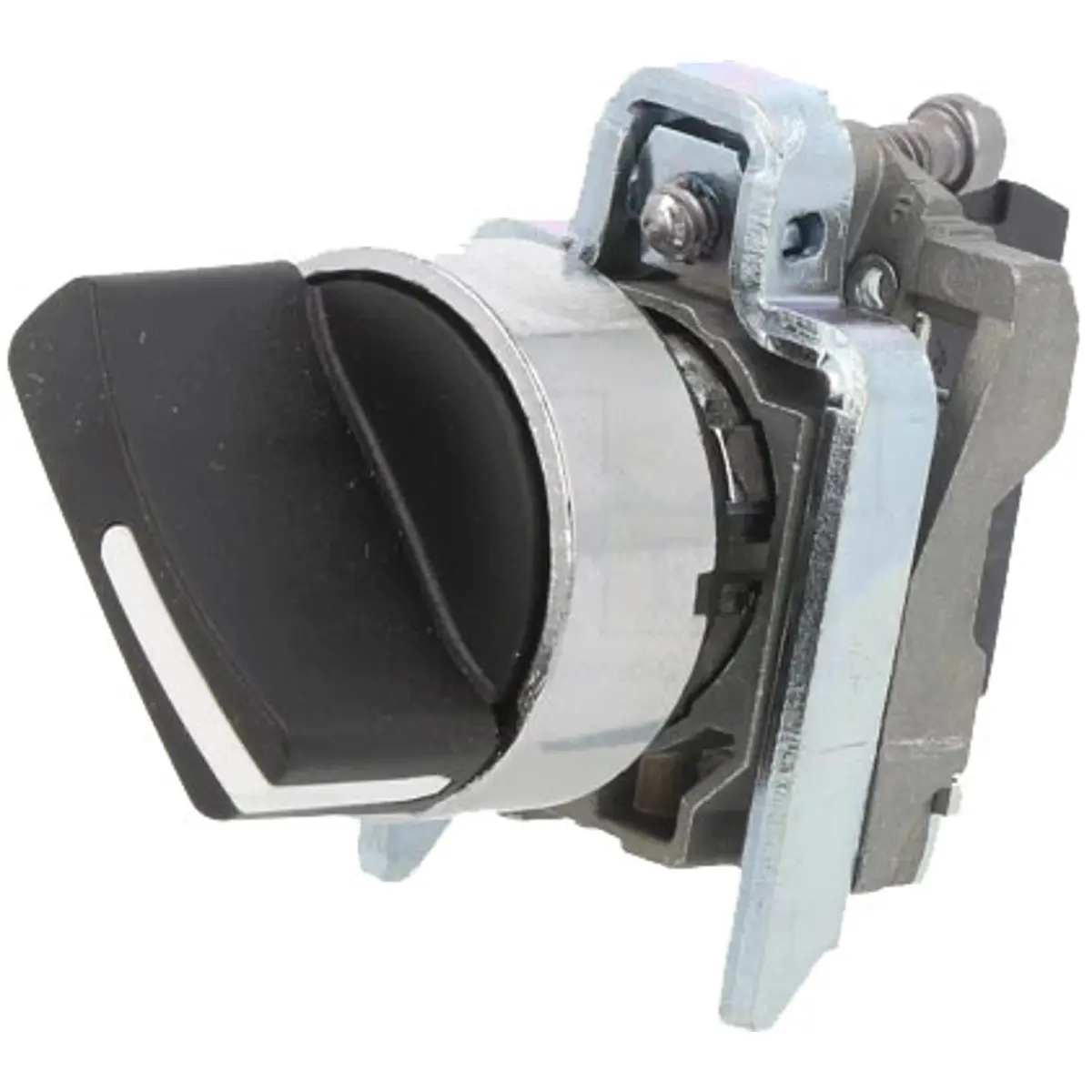

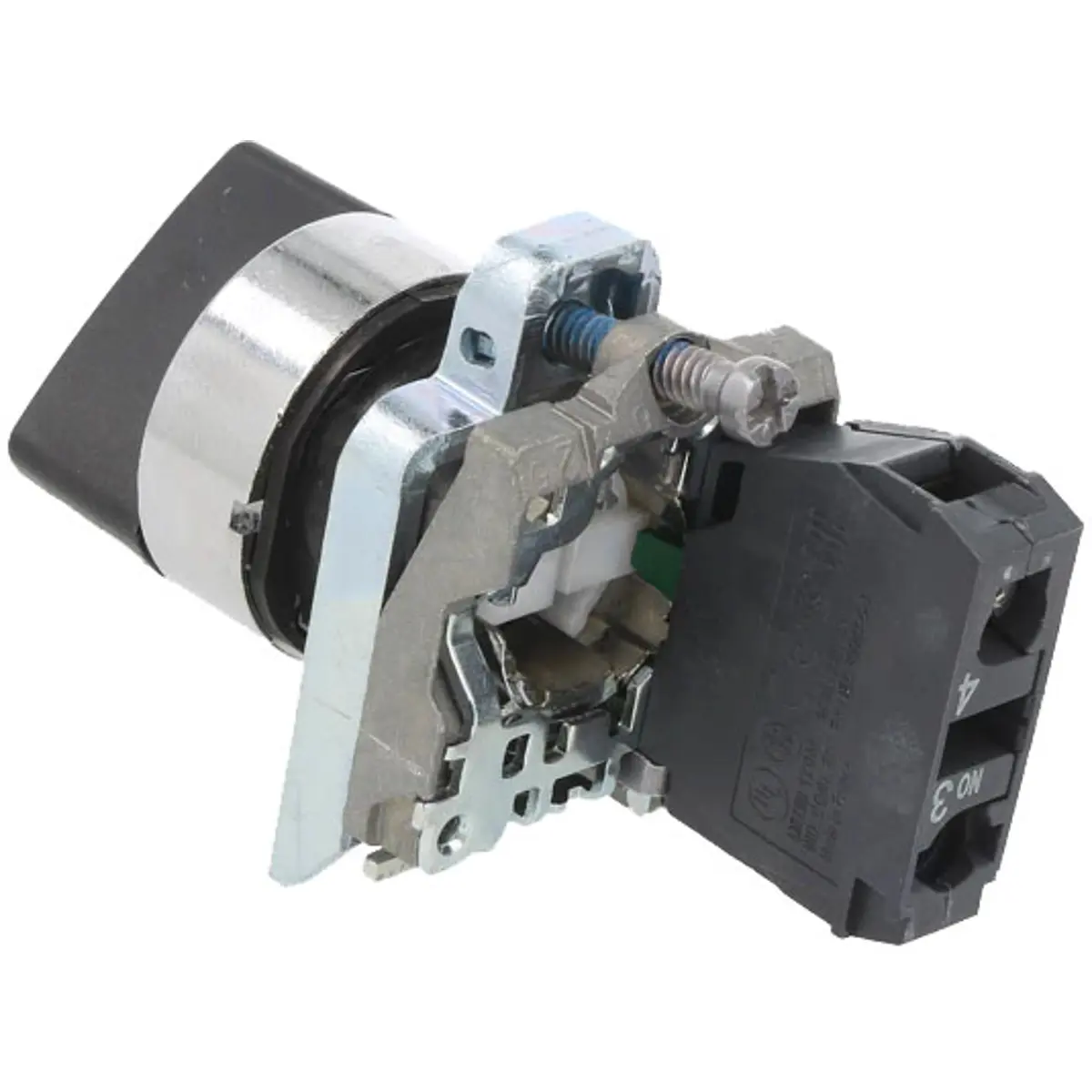

Interrutor seletor (rotativo) da linha Harmony XB4, modular preto, com 2 posições estáveis e um contacto Normalmente Aberto (NO).
É facilmente instalado em aberturas padrão de 22 mm de diâmetro e ligado aos seus circuitos de controlo com simples ligações de aperto por parafuso.
Possui uma moldura metálica, o que o torna ideal para aplicações que requerem uma elevada resistência ao impacto e às vibrações. Também é resistente à poeira e água; ideal para operação em ambientes agressivos.
ESPECIFICAÇÕES:
- Fabricante: SCHNEIDER ELECTRIC
- Série do fabricante: Harmony XB4
- Tipo do interruptor: selector rotativo
- Número de posições: 2 (estáveis)
- Padrão do interruptor: 22mm
- Configuração dos contatos: 1 NO
- Capacidade de carga dos contactos com carga resistiva:
· 3A @ 240V AC
· 6A @ 120V AC
· 0,1A @ 600V DC
· 0,27A @ 250V DC
· 0,55A @ 125V DC
· 1,2A @ 600V AC
- Cor do botão: preto
- Material do aro: Metal cromado
- Iluminado: não
- Designação da tecla: sem descrição
- Classe de proteção: IP66
- Dimensões da abertura da montagem: Ø22mm
- Temperatura de trabalho: -25...70°C

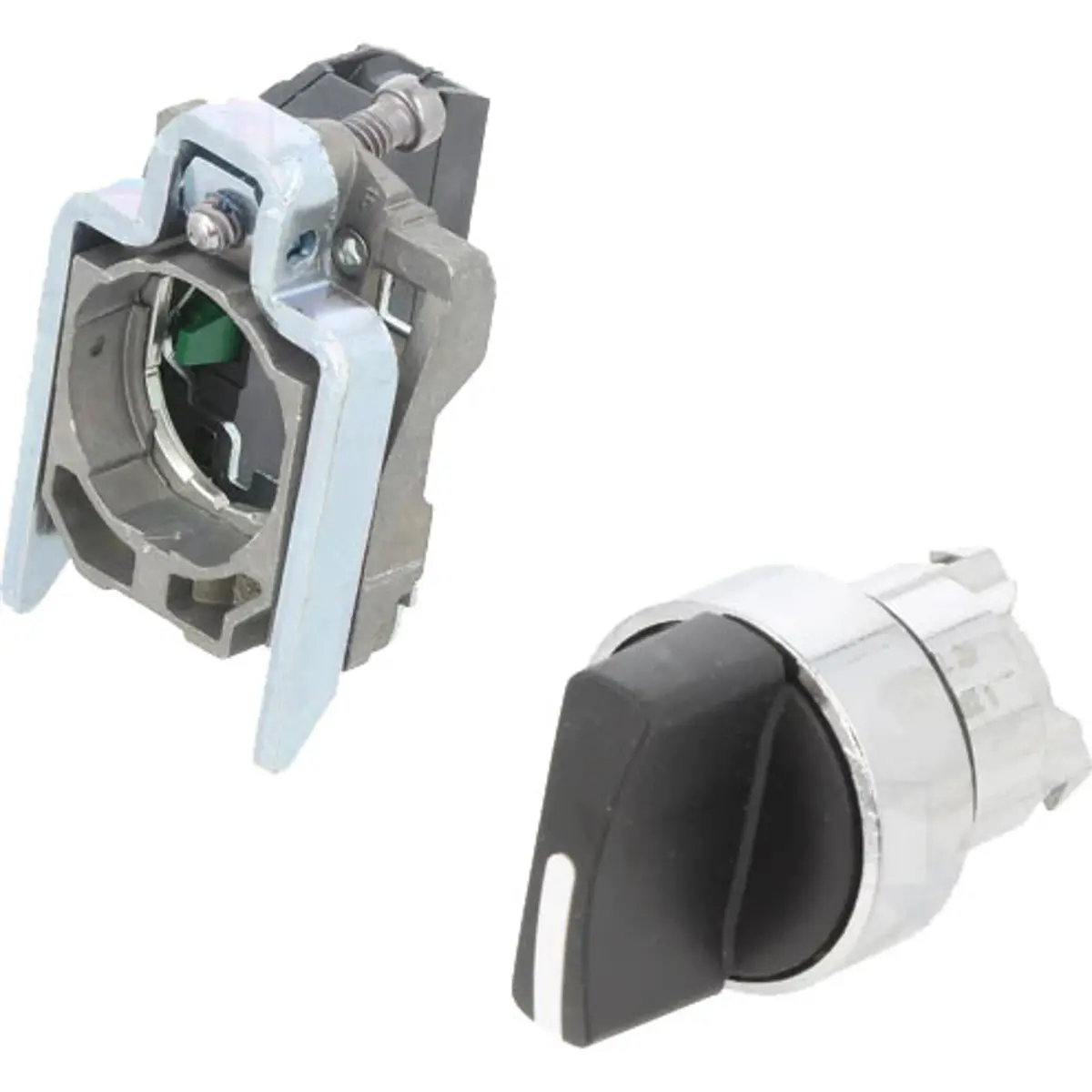

- Componentes do conjunto:
· Bloco de contactos de parafuso c/ aro de fixação: ZB4BZ101
· Contacto simples de parafuso: ZBE101 (1NO)
· Aro de fixação: ZB4BZ009
· Cabeça de botão rotativo: ZB4BD2
- Alguns dos artigos compatíveis:
· Contactos simples de parafuso: ZBE101, ZBE102, ZBE302
· Contactos simples Staggered de parafuso: ZBE201, ZBE202
· Contactos duplos de parafuso: ZBE203, ZBE204, ZBE205
· Contactos simples Faston: ZBE1013, ZBE1023
· Contactos duplos Faston: ZBE2033, ZBE2053
· Contactos de ligação rápida: ZBE1015, ZBE1025
