Características:
- Série do fabricante: KW3
- Temperatura de trabalho: -25...105°C
- Classe de proteção: IP40
- Cobertura do contacto: prateado
- Configuração dos contatos: SPDT
- Durabilidade elétrica: 100000 ciclos
- Durabilidade mecânica: 10000000 ciclos
- Forma de comutação: ON-(ON)
- Número de posições estáveis: 1
- Potencia de ligação: 0.98N
- Resistência max. do contacto.: 30mΩ
- Resistência min. da isolação.: 100MΩ
- Saídas: conectores Faston 6,3x0,8mm
- Tipo do interruptor: microinterruptor SNAP ACTION
- Capacidade de carga dos contactos DC: 10A / 30V DC
- Capacidade dos contactos AC: 16A / 250V AC
Dimensões do corpo: 28x10.3x16mm

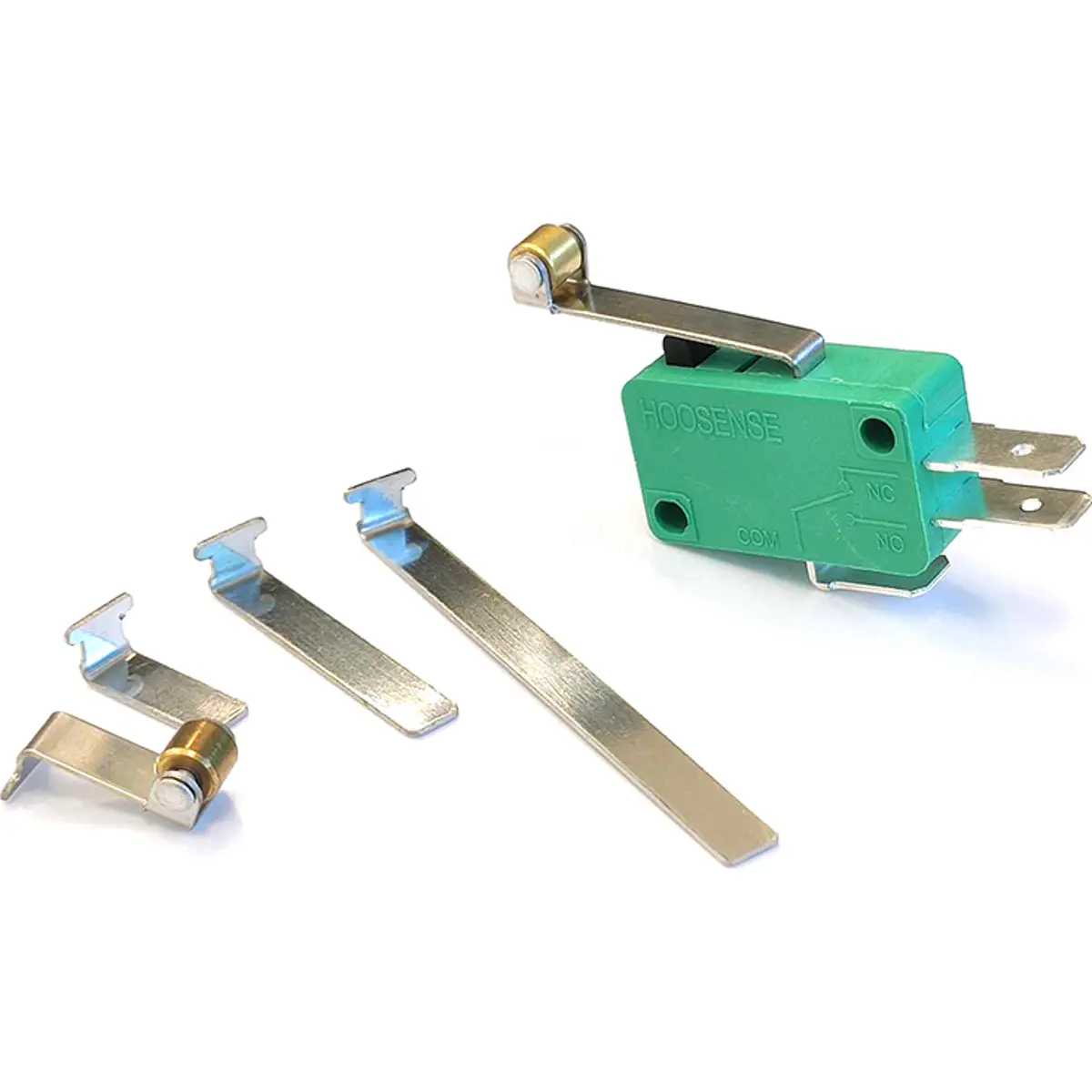

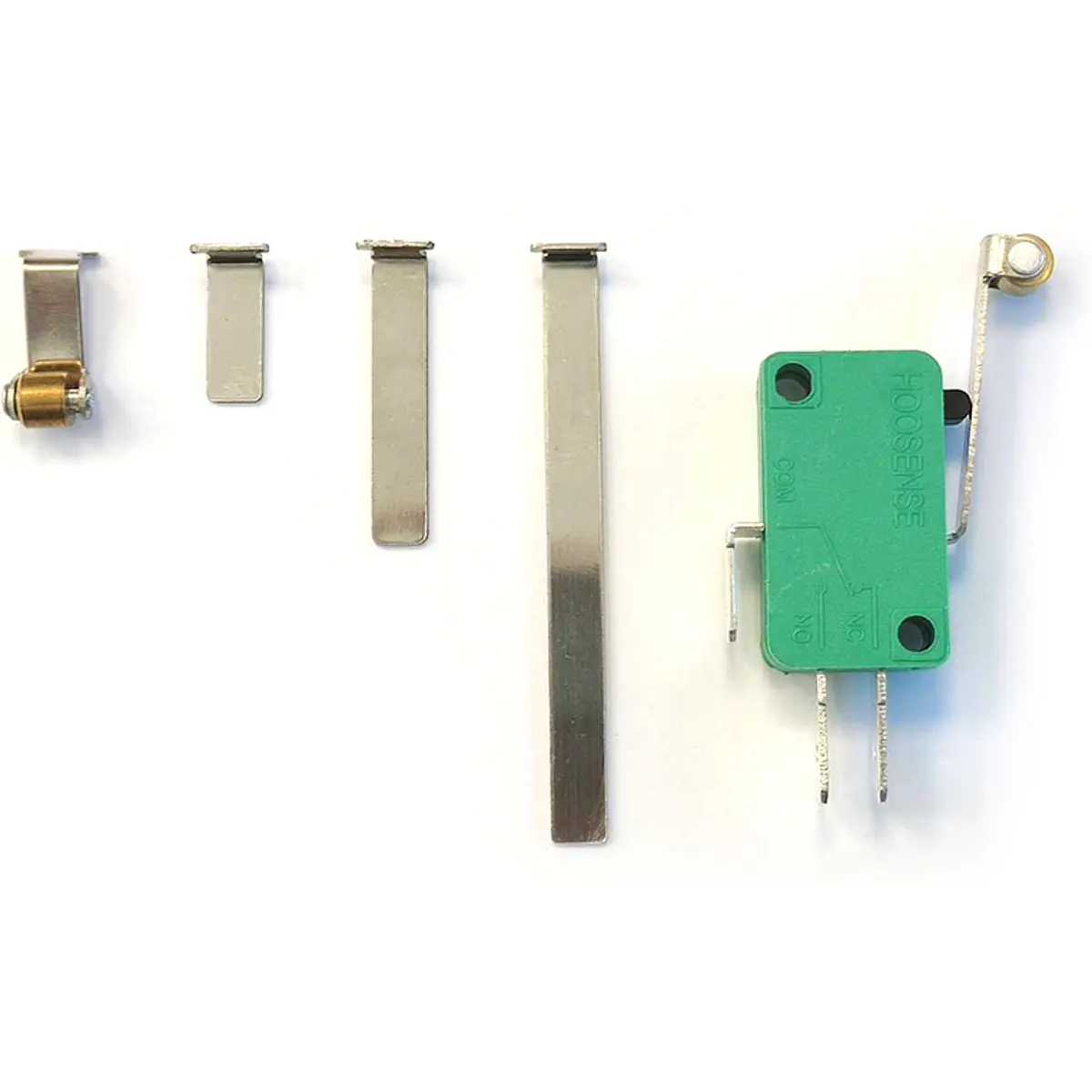

Patilhas incluídas:
1x Patilha 52mm
1x Patilha 26mm
1x Patilha 26mm c/ rodizio
1x Patilha 13mm
1x Patilha 13mm c/ rodizio
Substituição da patilha:
Com a ajuda de uma lamina fina comece por abrir cuidadosamente em toda a volta do microswitch.
Mantenha sempre o microswitch com a parte mais alta virada para baixo para o mecanismo interior não sair.
Após uma ligeira abertura, poderá usar uma das patilhas incluídas para ajudar na abertura, pois a lâmina da faca pode deixar marcas. Levante aos poucos em toda a volta, sempre com cuidado para evitar que o mecanismo interior saia do invólucro e se desmanche, o que tornaria mais difícil a montagem.
Depois de aberto, substitua a patilha e volte a montar, fechando o microswitch cuidadosamente.
Durante a montagem, talvez seja necessário ajustar a patilha central de forma que fique posicionada entre os dois contatos dos terminais Faston da tampa.
