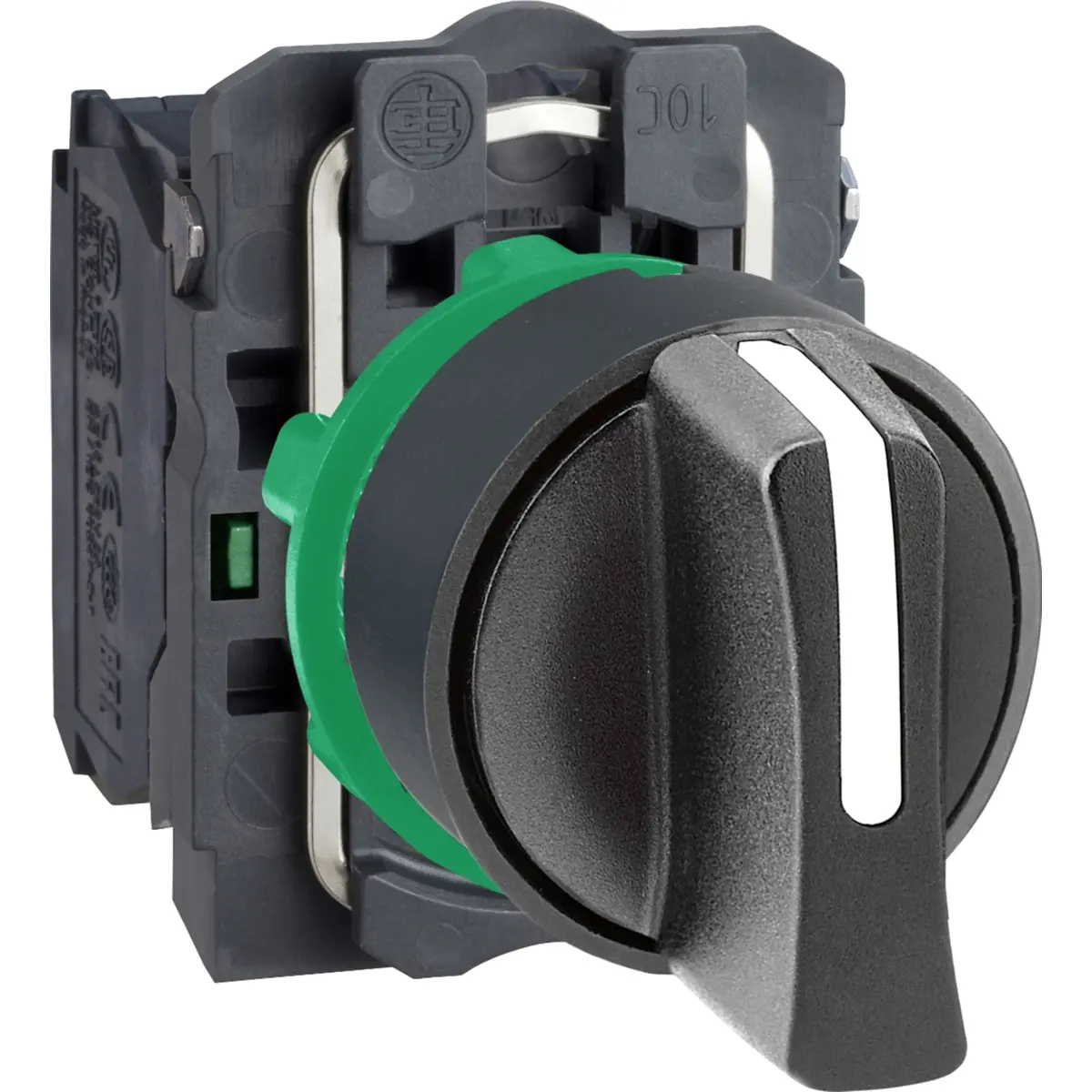

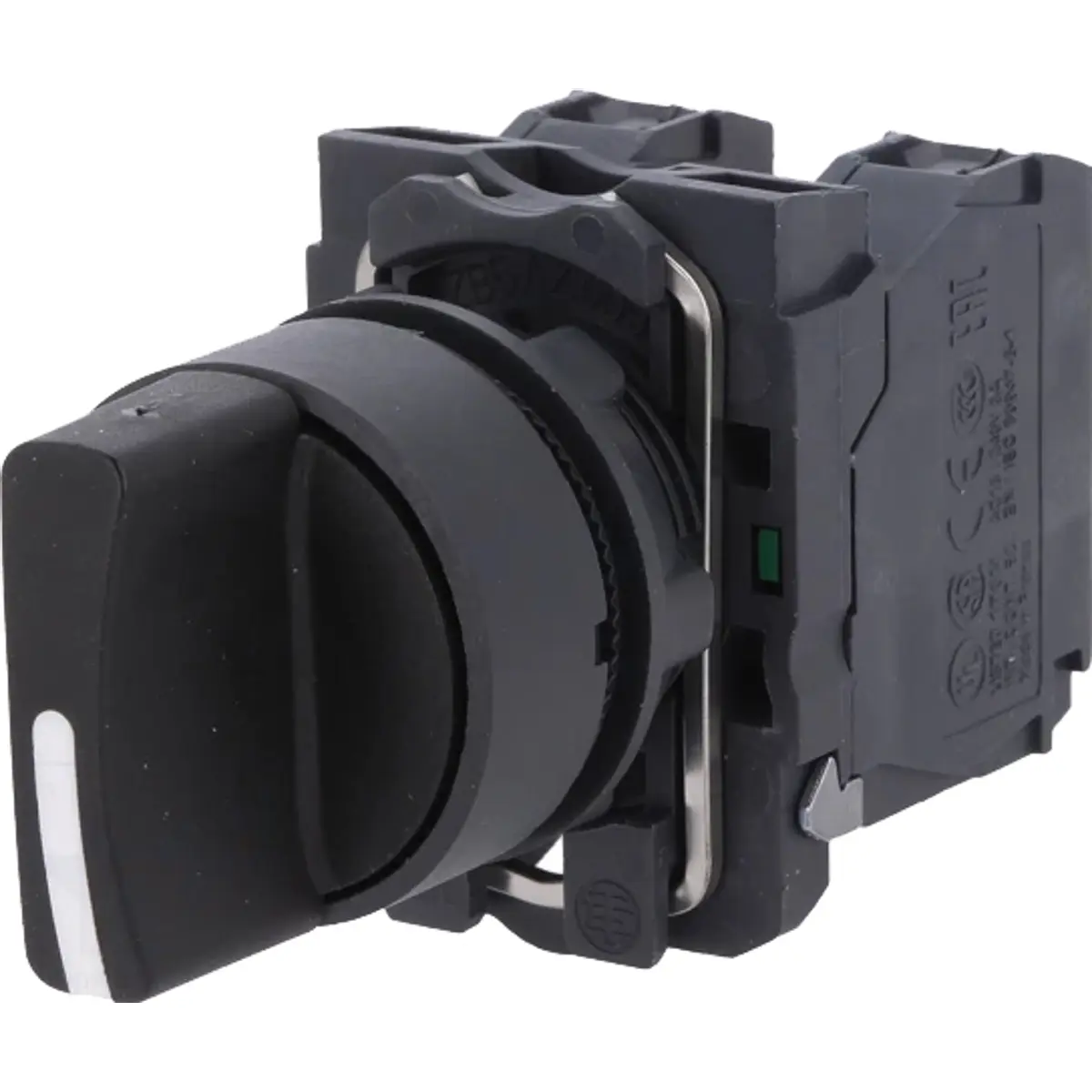

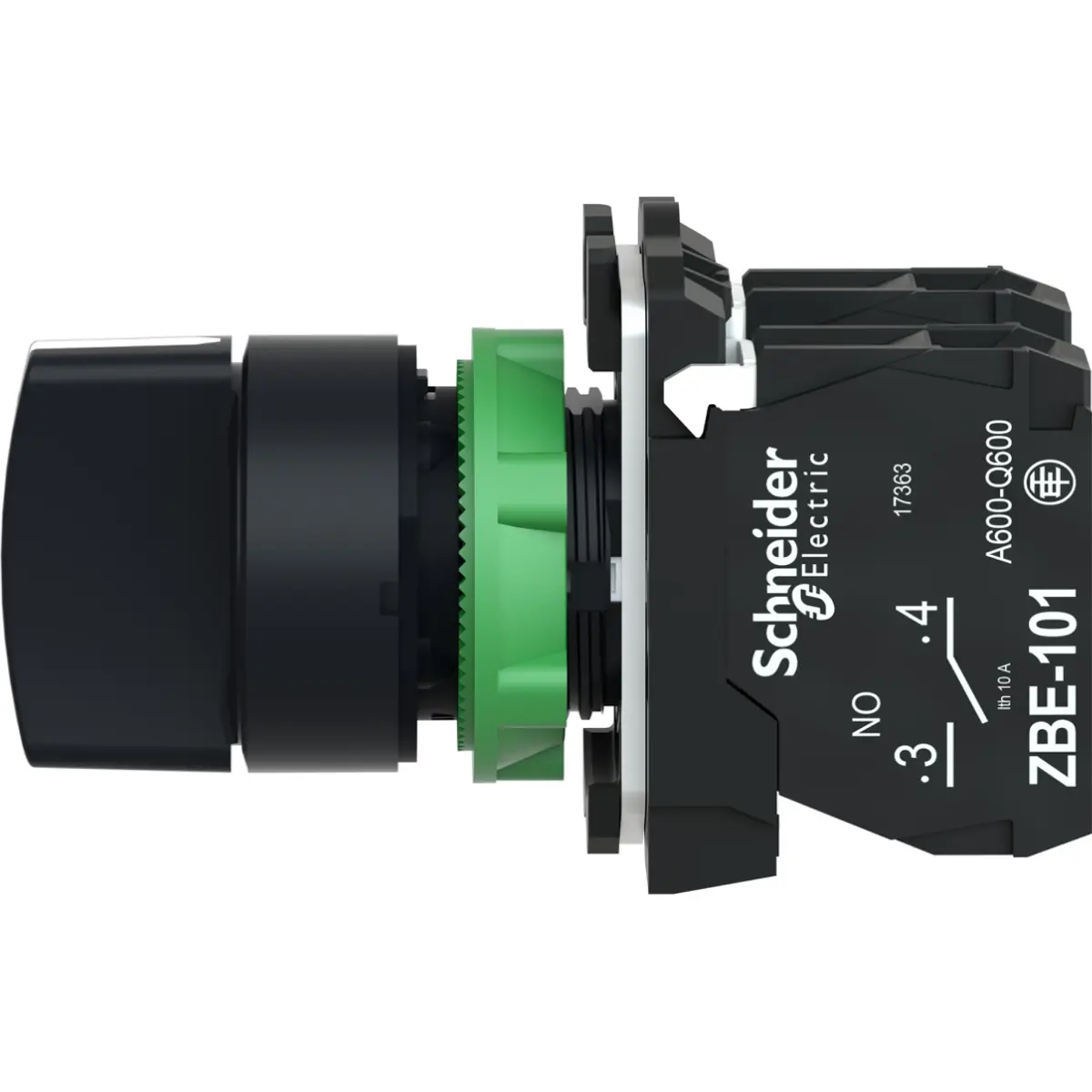

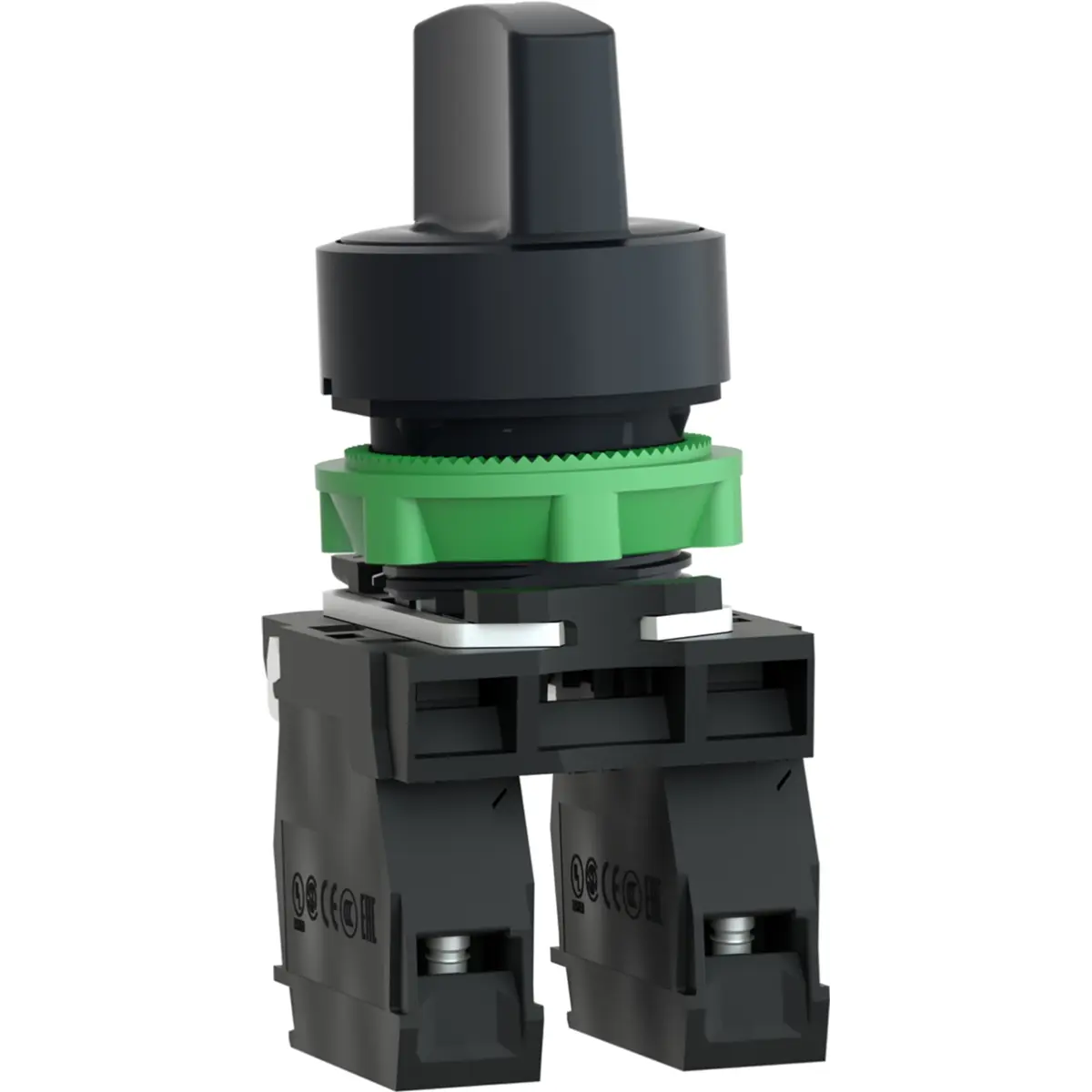

Interruptor selector Harmony XB5, modular negro, con 3 posiciones, mecanismo de retorno al centro (con muelle) y 2 contactos Normalmente Abiertos (2 NO).
Se instala fácilmente en aberturas estándar de 22 mm de diámetro y se conecta a sus circuitos de control, con simples conexiones de apriete mediante tornillo.
Su marco de plástico lo hace ideal para aplicaciones que requieren una buena resistencia a agentes químicos y/o un doble aislamiento eléctrico.
ESPECIFICACIONES:
- Fabricante: SCHNEIDER ELECTRIC
- Serie del fabricante: Harmony XB5
- Tipo de interruptor: rotativo
- Número de posiciones: 3
- Número de posiciones estables: 1 (en el centro)
- Patrón del interruptor: 22mm
- Configuración de los contactos: 2 NO
- Capacidad de carga de los contactos con carga resistiva:
· 3A @ 240V AC
· 6A @ 120V AC
· 0,1A @ 600V DC
· 0,27A @ 250V DC
· 0,55A @ 125V DC
· 1,2A @ 600V AC
- Color del botón: negro
- Material del aro: Plástico gris oscuro
- Iluminación: no disp.
- Designación de la tecla: sin descripción
- Clase de protección: IP66
- Dimensiones de la abertura de montaje: Ø22mm
- Temperatura de funcionamiento: -25...70°C
- Componentes del conjunto:
· Bloque de contactos de tornillo c/ aro de fijación: ZB5AZ103
· 2 Contactos simples de tornillo: ZBE101 (NO)
· Aro de fijación: ZB5AZ009
· Cabeza de botón rotativo: ZB5AD5
- Algunos de los artículos compatibles:
· Contactos simples de tornillo: ZBE101, ZBE102
· Contactos simples Staggered de tornillo: ZBE201, ZBE202
· Contactos dobles de tornillo: ZBE203, ZBE204, ZBE205
· Contactos simples Faston: ZBE1013, ZBE1023
· Contactos dobles Faston: ZBE2033, ZBE2053
· Contactos de conexión rápida: ZBE1015, ZBE1025
